Hogyan maximalizálják a hőkezelő tálcák az ipari kemencék hatékonyságát és élettartamát

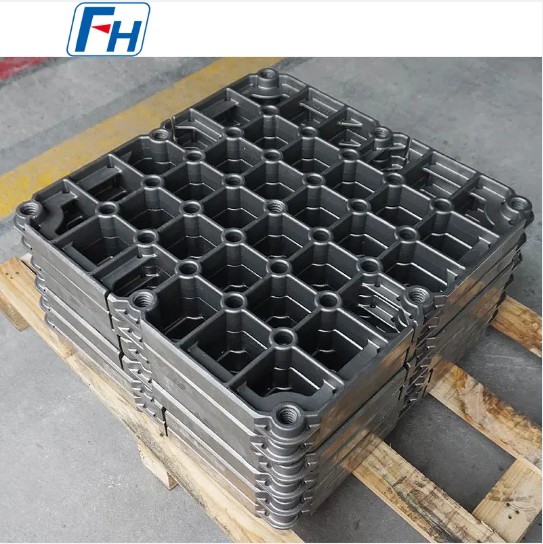

Hőkezelő tálcák ipari hőkezelő kemencékben használt szerszámelemek a munkadarabok megtartására hevítés, hűtés, temperálás és egyéb termikus folyamatok során. Az anyagválasztás, a szerkezeti tervezés és a gyártási folyamatok közvetlenül meghatározzák a hőkezelés minőségét, a gyártás hatékonyságát és a berendezések élettartamát. A prémium hőálló ötvözött acélokból (például 1.4848, 1.4849, 2.4879, SCH13 stb.) készült, egyedi gyártású tálcák stabilan, hosszú távon működnek 900°C-tól 1150 °C-ig terjedő magas hőmérsékletű környezetben, és 3-5-ször hosszabb élettartamot biztosítanak a normál szénacélokhoz képest. . Ezek a tálcák nélkülözhetetlen kulcsfontosságú felszerelések a precíziós fémmegmunkálásban, a repülőgépgyártásban, az autógyártásban és más ágazatokban.

A hőkezelő tálcák funkcionális elhelyezési és alkalmazási forgatókönyvei

A hőkezelő tálcák három alapvető funkciót látnak el az ipari kemencékben: teherhordás, pozicionálás és hőátadás. A kemence típusától és a folyamatkövetelményektől függően a tálcák többféle típusba sorolhatók, amelyek mindegyike szerkezetileg optimalizált az adott alkalmazási forgatókönyvekhez.

Fő tálcatípusok a kemence besorolása szerint

• Kút típusú kemence alaptálcák : Kút típusú/gödör kemencék fenekének alátámasztására használják, nagy függőleges terhelést viselő, jellemzően radiális bordaszerkezetekkel
• Hengeres kandalló tálcák : Folyamatos görgős kandalló kemencékben használják, alján sínekkel vagy hornyokkal, hogy illeszkedjenek a kemencehengerekhez, lehetővé téve a folyamatos szállítást
• Doboz típusú tálcák : Alkalmas szakaszos dobozos kemencékhez, többnyire négyszögletes lapos vagy rácsos szerkezetekhez a targonca könnyű be- és kirakodása érdekében
• Sínes tálcák folyamatos üzemű kemencékhez : Automatizált folyamatos gyártósorokon használják, tolókkal vagy szállítóláncokkal együttműködve a kötegelt automatizált feldolgozáshoz
• Univerzális tálcák többcélú kemencékhez : Többféle kemencetípussal kompatibilis, erősen szabványosított szerkezet, alkalmas kis-közepes sorozatú, többfajta gyártásra

Tipikus alkalmazási területek

Főbb anyagválasztás: A hőálló ötvözött acélok teljesítményének összehasonlítása

Anyagválasztás ehhez hőkezelő tálcák teljesítményüket és élettartamukat meghatározó elsődleges tényező. A különböző ötvözet-összetételek eltérő magas hőmérsékleti teljesítményt és mechanikai jellemzőket biztosítanak.

Általánosan használt hőálló ötvözetanyagok tulajdonságai

Anyagkiválasztás alapelvei : A karburáló atmoszférában működő tálcáknak előnyben kell részesíteniük a magas krómtartalmú nikkel ötvözeteket (például 1.4848, 1.4849), mert a króm sűrű Cr2O3 védőfóliát képez a felületen, amely hatékonyan megakadályozza a szénatomok behatolását a mátrixba. Tiszta oxidációs atmoszférában a nikkeltartalom megfelelően csökkenthető a költségek szabályozása érdekében, de a krómtartalomnak 20% felett kell maradnia az oxidációval szembeni ellenállás fenntartásához.

A szerkezeti tervezés alapjai: Az élettartamot befolyásoló kulcstényezők

A hőkezelő tálcák szerkezeti kialakítása megköveteli a teherbíró képesség, a termikus egyenletesség és a hőfeszültség-mentesítés kiegyensúlyozását. A tálca idő előtti meghibásodásának (deformáció, repedés, kúszás összeomlás) fő oka a nem megfelelő szerkezet.

A szerkezeti optimalizálás öt alapvető eleme

1. Falvastagság tervezés : A főtálca falvastagsága általában 8 mm és 20 mm között van. A túl vékony anyag elégtelen szilárdsághoz és túlzott oxidációhoz vezet; a túl vastag növeli a hőkapacitást, meghosszabbítja a fűtési ciklusokat és fokozza a hőterhelést. Az empirikus adatok azt mutatják, hogy minden 2 mm-es falvastagság-növekedés esetén a tálca súlya körülbelül 15%-kal növekszik, míg a magas hőmérsékletű kúszási élettartam csak körülbelül 5%-kal javul. , ami optimalizálást igényel a szilárdság és a termikus hatásfok között.
2. Borda elrendezés : A radiális vagy méhsejt bordák gyakori kivitelek. A méhsejtszerkezetek több mint 40%-kal növelik a merevséget, miközben csökkentik a súlyt, és elősegítik a kemence gázkeringését, ±5°C-on belül szabályozva a munkadarab hőmérsékletének egyenletességét.
3. Hőtágulási kompenzáció : Amikor a tálcák szobahőmérsékletről 1000°C-ra melegednek, a lineáris tágulás elérheti a 10-15 mm-t (méterenként). A tágulási hézagokat vagy a rugalmas csatlakozási szerkezeteket a tervezésnél fenn kell tartani; ellenkező esetben a termikus feszültség koncentrációja hegesztési repedést okoz.
4. Alsó pálya kialakítása : A görgős kandallótálcák alsó síneinek pontosan meg kell egyeznie a kemencehengerekkel. A pálya keménységének 30-50 HBW-tal alacsonyabbnak kell lennie, mint a kemencehengereknél, hogy elkerülje a drága hengerfelületek károsodását. A vágánytávolság általában 300–600 mm, a tálca hossza és a terhelhetősége alapján számítva.
5. Halmozási és elhelyezési szerkezetek : A többrétegű halmozáshoz használt tálcáknak pozicionáló kiemelkedésekkel vagy vezetőoszlopokkal kell rendelkezniük annak biztosítására, hogy a halmozás függőlegességének eltérése ne haladja meg a 2 mm/m-t, megakadályozva a billenést és biztosítva a kemence gázáramlási csatornáit.

Gyártási folyamatok és minőség-ellenőrzés

A hőkezelő tálcák gyártása precíziós öntési, hegesztési vagy kovácsolási eljárásokat foglal magában. A minőségellenőrzés minden szakaszban közvetlenül befolyásolja a végtermék megbízhatóságát és élettartamát.

A precíziós öntési eljárások előnyei

Az összetett formájú, számos bordával és nyitott szerkezettel rendelkező tálcák esetében a precíziós öntés (befektetési öntés vagy homoköntés) az előnyben részesített eljárás. Az öntött tálcák lehetővé teszik a hálóhoz közeli alakformálást akár 70%-os vagy magasabb anyagfelhasználással, egységes belső szerkezettel és hegesztési hő által érintett zónák nélkül. A vákuumolvasztási és irányított szilárdítási technológiát alkalmazó öntött tálcák magas hőmérsékleten 25-35%-kal nagyobb szakítószilárdságot mutatnak, mint a hegesztett szerkezetek , különösen alkalmas nagy terhelésű folyamatos működési környezetekhez.

Folyamatszabályozás hegesztett szerkezetekhez

A hegesztett tálcák alkalmasak nagy vagy extra nagy méretekhez (500 kg-ot meghaladó egy darab tömeg). A hegesztéshez az alapfémhez illeszkedő hőálló töltőanyagot kell használni, a hőbevitel szigorú ellenőrzése mellett. A hegesztés utáni oldatkezelés 1050°C és 1100°C között kötelező a hegesztési maradékfeszültségek kiküszöbölése és a korrózióállóság helyreállítása érdekében . A hegesztés minőségét radiográfiás vizsgálattal (RT) vagy ultrahangos vizsgálattal (UT) kell ellenőrizni, hogy megbizonyosodjon arról, hogy nincs fúzió, porozitás és egyéb hibák.

Minőség-ellenőrzési szabványok

• Kémiai összetétel elemzése: Az ötvözetelemek tartalmának spektrométeres detektálása az anyagszabványoknak (mint például a DIN, ASTM vagy GB szabványoknak) való megfelelés biztosítása érdekében
• Mechanikai tulajdonságok vizsgálata: Szobahőmérsékleten és magas hőmérsékleten végzett szakítóvizsgálatok, keménységvizsgálat az anyagszilárdsági mutatók ellenőrzésére
• Méretpontosság-ellenőrzés: Koordináta mérőgép (CMM) a kritikus illeszkedési méretek észlelését, a tűréseket általában ±1 mm-en belül szabályozzák
• Felületminőség-ellenőrzés: Szemrevételezés és behatolási vizsgálat (PT) a repedések, homoklyukak és egyéb felületi hibák hiányának biztosítására
• Irányítási rendszer tanúsítása: ISO9001 minőségirányítási rendszer és ISO14001 környezetirányítási rendszer tanúsítása a folyamat teljes nyomon követhetőségének biztosítása érdekében

Élettartam-hosszabbítási és karbantartási stratégiák

A hőkezelő tálcák élettartama még a legmagasabb minőségű anyagok és eljárások mellett is korlátozott, zord üzemi körülmények között is. A tudományos karbantartási stratégiák 30-50%-kal meghosszabbíthatják az átlagos élettartamot.

Gyakori hibamódok és megelőző intézkedések

A napi karbantartás legjobb gyakorlatai

• Load Control : Az egytálcás terhelés nem haladhatja meg a tervezett terhelés 85%-át, hogy elkerüljük a korai deformációt okozó helyi feszültségkoncentrációt
• Hőmérséklet-kezelés : A tényleges üzemi hőmérsékletnek legalább 50°C-kal az anyag maximális üzemi hőmérséklete alatt kell lennie, hogy biztosítsa a biztonsági ráhagyást a véletlen túlmelegedés ellen
• Időszakos ellenőrzés : Végezzen átfogó ellenőrzést 500 kemenceciklusonként, a kritikus méretdeformáció mérésével; hagyja abba a használatát, ha a deformáció meghaladja a 3 mm-t
• Felülettisztítás : Azonnal távolítsa el a megtapadt oxidréteget és a karburált rétegeket, hogy megakadályozza a helyi korróziógyorsulást és a munkadarab felületi szennyeződését
• Forgatás használat : Tálcaforgató rendszer létrehozása, hogy megakadályozza az egyes tálcákat a folyamatos, nagy terhelésű, hosszú távú működésben, kiegyensúlyozva az általános kopást

Személyre szabott tervezés: megfelel a konkrét folyamatkövetelményeknek

Míg a szabványos tálcák sokoldalúságot és gazdaságosságot kínálnak, a testreszabott kialakítások jelentősen javíthatják a hőkezelés minőségét és a gyártási hatékonyságot bizonyos folyamatok forgatókönyveiben.

Amikor testreszabott tálcákra van szükség

Testreszabott hőkezelő tálcák a következő feltételek esetén ajánlott:

• A munkadarabok speciális formájúak (például hosszú tengelyek, vékony falú részek, szabálytalan formájúak), amelyeket nem lehet stabilan elhelyezni a szabványos tálcákon, vagy ütközésveszélyesek.
• Az eljárások szigorú hőmérséklet-egyenletességet igényelnek (például ±3°C az űrrepülőgép-alkatrészek esetében), és optimalizált tálcás szellőzőszerkezetet igényelnek
• A meglévő tálca élettartama túl rövid, a gyakori csere miatt az állásidő veszteségei meghaladják a testreszabás járulékos költségét
• Az automatizált gyártósorokhoz tálcákra van szükség ahhoz, hogy pontosan együttműködjenek a robotkarokkal és a szállítórendszerekkel
• A nagy hozzáadott értékű termékek rendkívül magas felületminőségi követelményekkel rendelkeznek, ezért el kell kerülni a tálca érintkezési nyomait

Az egyedi tervezés kulcsfontosságú beviteli paraméterei

A professzionális tálca egyedi tervezése megköveteli a felhasználóktól a következő műszaki paraméterek megadását: kemence típusa és effektív munkazóna méretei, maximális üzemi hőmérséklet és hőmérséklet egyenletességi követelmények, kemencével töltött munkadarabok egy darab és össztömege, folyamat légkör típusa (oxidáció/karburálás/nitridálás/vákuum), be-/kirakodás módja (kézi/targonca/robotkar), várható élettartam-cél . Ezen paraméterek alapján a mérnökök végeselem-elemzés (FEA) segítségével szimulálhatják a termikus és mechanikai feszültségeloszlást, optimalizálhatják a szerkezetet és megjósolhatják az élettartamot.
