Hogyan válasszunk vákuumkemencét Hőkezelő szerszámok ? Anyag- és folyamategyeztetési útmutató
Vákuumos kemence hőkezelő szerelvények/szerszámok speciális támasztórendszerek, amelyeket olyan folyamatokban használnak, mint a vákuumos hőkezelés, a vákuumforrasztás és a vákuumszinterelés. A rendkívül alacsony nyomású (akár ultramagas vákuum) és magas hőmérséklet egyedülálló környezetben működnek, és a tervezési elvek alapvetően eltérnek a légköri vagy légköri szabályozású kemence szerelvényeitől.
Az alapvető követelmények a következők: A stabilitás fenntartása magas hőmérsékletű vákuumkörülmények között, a munkadarab és a kemencekamra elpárolgása vagy szennyeződése nélkül, miközben egyenletes melegítést biztosít.
I. Alapvető jellemzők és szigorú kihívások
1. Rendkívül alacsony volatilitás (elsődleges követelmény): A kemence szerelvény az anyagnak rendkívül alacsony gőznyomásúnak kell lennie magas hőmérsékleten és nagy vákuumban. Bármilyen illékony anyag közvetlenül szennyezi a kemence tiszta környezetét, lecsapódik a hideg falakon (jellemzően vízhűtéses köpenyek), rontja a vákuum integritását, és lerakódhat a munkadarab felületén, ami potenciálisan a termék kilökődését okozhatja (például befolyásolja a keményforrasztás minőségét, rontja a szuperötvözet tulajdonságait).
2. Kiváló kúszási szilárdság magas hőmérsékleten: Vákuumos kemences are often used for high-value workpieces (e.g., aerospace components, tooling, dies) at very high temperatures (up to 1300°C or even above 2200°C). Létesítmények hosszú ideig el kell viselnie a terhelést ezen a hőmérsékleten anélkül, hogy jelentős deformációt okozna.
3. Kiváló kémiai stabilitás és tisztaság: A material itself should be highly pure, free of low-melting-point impurities (e.g., zinc, cadmium, lead). Surfaces must be clean, free of oils, moisture, and oxide residues, as these substances can volatilize intensely under vacuum.
4. Magas hősugárzási jellemzők: Vákuumos környezetben a hőátadás szinte teljes mértékben a sugárzástól függ. Ezért a rögzítőanyag felületi állapota (emissziós tényezője) és szerkezeti felépítése döntő fontosságú a munkadarab egyenletes felmelegedésének eléréséhez.
5. Illesztett hőtágulási együttható (CTE): A difference in thermal expansion between the fixture and workpiece during heating and cooling generates stress, which can lead to workpiece distortion or fixture damage.
II. Elsődleges anyagválasztás
A choice of material for vacuum furnace hőkezelő berendezési tárgyak tervezésük magja, és meghatározza a folyamat sikerét vagy kudarcát.
1. Grafit:
- Előnyök:
- Kivételes szilárdság magas hőmérsékleten: A szilárdság ténylegesen megnő magas hőmérsékleten (>1000°C).
- Jó hőütésállóság.
- Alacsony hőtágulási együttható, amely méretstabilitást biztosít.
- Könnyen megmunkálható összetett formákká.
- Viszonylag alacsony költség.
- Hátrányok:
- Erőteljesen ég oxidáló atmoszférában vagy levegőben, a felhasználást vákuumra vagy tiszta inert gázra korlátozva.
- Porózus anyag, képes felszívni a gázokat és a nedvességet, ezért alapos sütést igényel.
- A szén bediffundálhat bizonyos munkadarabokba (pl. szuperötvözetek, rozsdamentes acél), ami "karburizálódást" okoz, ami megváltoztatja az anyag tulajdonságait (néha kívánatos, gyakran káros).
- Alkalmazások: Széles körben alkalmazzák a vákuum szinterezésben (cementezett karbidok, kerámiák), magas hőmérsékletű vákuum hőkezelésben (>1100°C), C/C kompozit anyag feldolgozásban.
2. Molibdén és volfrám:
- Előnyök:
- Rendkívül magas olvadáspont (Mo: 2620°C; W: 3420°C), kiváló magas hőmérsékleti szilárdság.
- Rendkívül alacsony gőznyomás, nagyon tiszta.
- Jó elektromos és hővezető képesség.
- Hátrányok:
- Drága.
- Magas hőmérsékleten nagyon hajlamos az oxidációra (illékony oxidok képződnek), csak vákuumban vagy nagy tisztaságú inert gázban használható.
- Törékeny, nehezen megmunkálható.
- Viszonylag alacsony CTE, gondos illesztést igényel a munkadarabbal.
- Alkalmazások: Támogató alkatrészek, fűtőelemek és hőpajzsok a legmagasabb hőmérsékletű vákuumos hőkezeléshez, egykristály növekedéshez és magas hőmérsékletű keményforrasztáshoz.
3. Tűzálló fémötvözetek (pl. TZM: titán-cirkónium-molibdén ötvözet):
- Jobb átkristályosítási hőmérsékletet és magas hőmérsékleti szilárdságot kínál a tiszta molibdénhez képest, kiváló teljesítménnyel, de magasabb költséggel.
4. Kerámia:
- Gyakori típusok: Alumínium-oxid (Al2O3), cirkónium-oxid (ZrO₂), bór-nitrid (BN), szilícium-karbid (SiC).
- Előnyök:
- Rendkívüli kémiai tehetetlenség, gyakorlatilag semmilyen munkadarabbal nem reagál.
- Nincs elpárolgás, nincs szennyeződés, a legmagasabb tisztaságot kínálja.
- Formastabilitás magas hőmérsékleten.
- Hátrányok:
- Törékeny, viszonylag gyenge hősokkállóság (kivételek, mint a BN és néhány SiC minőség).
- Magas megmunkálási költség, nehezen gyártható összetett szerkezetek.
- Alkalmazások: A legnagyobb tisztaságot igénylő alkalmazásokhoz, például a félvezetőiparban, valamint a repülőgépipari titánötvözetek és szuperötvözetek vákuumos hőkezeléséhez vagy keményforrasztásához.
5. Szuperötvözetek (pl. Inconel 600/601/617, Haynes 230):
- Közepes és alacsony hőmérsékletű vákuumtartományban (<1150°C) használatos. A felületükön kialakuló sűrű krómréteg vákuumban viszonylag stabil, és nagy szilárdságot kínálnak, lehetővé téve az összetett szerkezeteket.
- Alacsonyabb költség, mint a molibdén és a volfrám.
III. Főbb típusok és tervezési kulcspontok
1. Általános célú teherhordó típus:

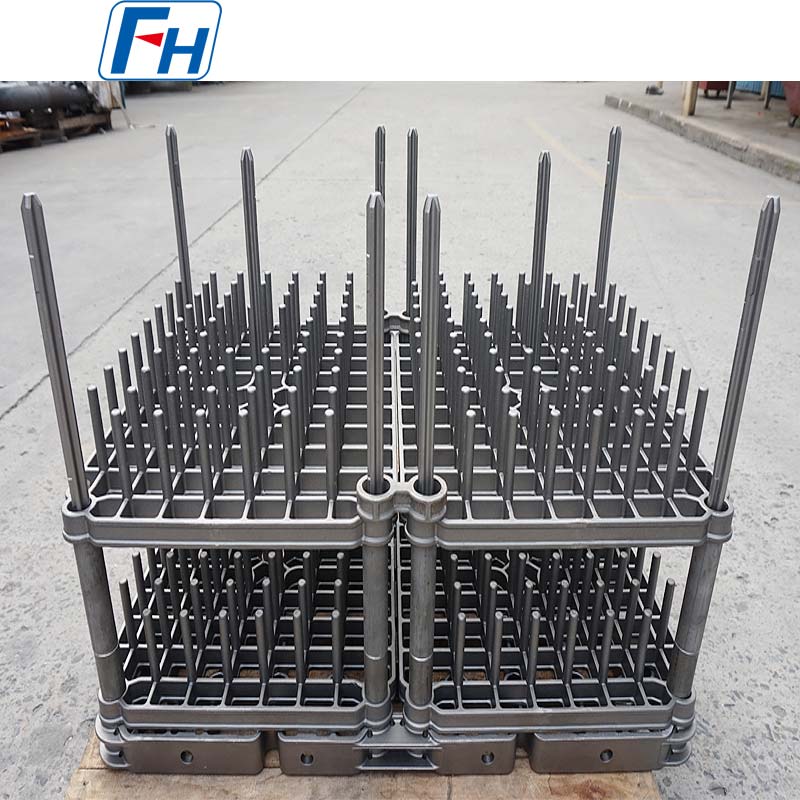

- Grafit/molibdén lemezek, csónakok: Tömeges vagy kisméretű alkatrészek szállítására.
- Tervezési kulcspontok: Könnyű kialakítás a termikus tömeg csökkentése érdekében; rések vagy felszállók az alján a sugárzó felület növelése érdekében.
2. Dedikált szerelvények és formák:
- Vákuumos keményforrasztó készülékek/szerszámok : Precíziós megmunkálású grafitból vagy kerámiából a pontos alkatrészek összeszerelése érdekében. A tervezés során figyelembe kell venni a keményforrasztó töltőanyag áramlási útvonalait, a kapilláris rés karbantartását, és el kell kerülni a CTE eltérések miatti elakadást.
- Torzításgátló lámpatestek / Szerszámok : Nagy vékonyfalú alkatrészekhez (pl. burkolatok), grafitból vagy szuperötvözetekből, hogy támaszt vagy korlátot biztosítsanak a kulcsfontosságú helyeken.
3. Fűtőelemek és hőpajzsok (bár nem közvetlen szerelvények, de kritikus rendszerelemek):
- Anyagok: grafit, molibdén, volfrám.
- Szerep: Határozza meg a kemence hőmérsékletének egyenletességét. Kialakításuk és elrendezésük közvetlenül befolyásolja a munkadarab melegedését.
IV. Tervezés legjobb gyakorlatai
1. "Blackbody" sugárzási tervezés: Optimalizálja a rögzítő alakját, hogy egyenletes sugárzást elősegítő üreget alakítson ki. Ilyen például a perforált hőpajzsok használata vagy a többrétegű fényvisszaverő szerkezetek tervezése.
2. Az érintkezési terület minimalizálása: Használjon pont-, vonal- vagy kisfelületű érintkezést a hővezetés által okozott helyi hőmérséklet-gradiensek csökkentésére, valamint a munkadarab és a rögzítőelem közötti kötés/hegesztés megakadályozására.
3. "Thermal Match" kialakítás: Többrétegű összeállítások (pl. forrasztott alkatrészek) esetén gondosan számítsa ki az egyes anyagrétegek hőtágulási sorrendjét, és tervezzen olyan szerkezeteket, amelyek lehetővé teszik a szabad tágulást vagy kompenzációs képességekkel rendelkeznek.
4. Alapos előkezelés: Minden rögzítőelemet (különösen a grafitot és a molibdént) hosszan tartó, magas hőmérsékletű vákuum-sütésnek kell alávetni (a folyamat hőmérséklete felett) az első használat előtt az adszorbeált gázok és szennyeződések eltávolítása érdekében.
5. Dedikált lámpatestek dedikált használatra: Kerülje el a keresztszennyeződést úgy, hogy ne keverje össze a szerelvényeket. Például a titánötvözetekhez használt rögzítőelemeket soha nem szabad szuperötvözetekhez használni, hogy megakadályozzák a káros intermetallikus reakciókat (pl. Ti és Al között).
V. Használat, karbantartás és biztonság
1. Szigorú tisztítás: Használat előtt és után a szerelvényeket ultrahanggal meg kell tisztítani oldószerekkel, például vízmentes etanollal vagy acetonnal, majd teljesen meg kell szárítani.
2. Óvatosan kezelje: A grafit és kerámia szerelvények nagyon törékenyek, és rendkívül gondos kezelést igényelnek.
3. Rendszeres ellenőrzés: Ellenőrizze, hogy a grafit részeken nincsenek-e repedések és repedések; ellenőrizze a fém alkatrészeket oxidáció és deformáció szempontjából.
4. Légkör szabályozás: Biztosítsa a technológiai légkör tisztaságát és szárazságát (pl. nagy tisztaságú argon), hogy megvédje a szerelvényeket a véletlen oxidációtól.
5. Első a biztonság: Szigorúan tilos a grafit szerelvényeket levegőnek vagy oxigéndús légkörnek kitenni magas hőmérsékleten a robbanás- és tűzveszély miatt.
Összegzés
Vákuumos kemence fixtures / Szerszámok a kritikus interfész, amely összeköti az ultra-nagy tisztaságú folyamatkörnyezetet a nagy teljesítményű termékekkel. Nem pusztán fizikai támaszok, hanem a folyamat tisztaságának őrei, a termikus tér alakítói és a munkadarab pontosságának garanciái.
A core logic for their selection and design is: To make a trade-off among graphite (economical, high-temperature), refractory metals (very high temperature, high purity), ceramics (ultra-clean, inert), and special alloys (complex structures, medium temperature), based on process temperature, workpiece material (carbon sensitivity), and cleanliness requirements.
Befektetés a helyes tervezésbe és karbantartásba vákuum kemence szerelvények szükséges előfeltétele a nagy hozzáadott értékű hőkezelések sikerének biztosításának olyan területeken, mint a repülőgépipar, a félvezetőgyártás és a prémium vágószerszámok. Az anyagi és folyamathatárok mély megértését és elsajátítását jelenti.
