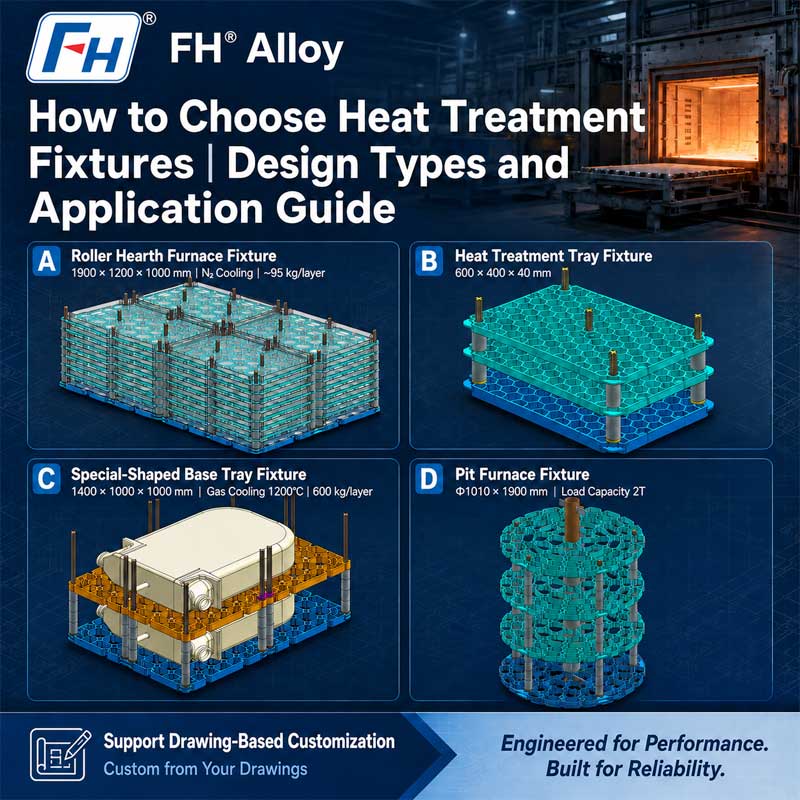

Hogyan válasszunk hőkezelő berendezést | Tervezési típusok és alkalmazási útmutató

Az ipari hőkezelési gyártás során a szerelvények sokkal többet jelentenek, mint egyszerű hordozók, amelyeket az alkatrészek kemencékbe és onnan történő mozgatására használnak.

A megfelelően megtervezett hőkezelő berendezés segít szabályozni:

• Alkatrészek elhelyezése

• Hőelosztás

• Betöltési hatékonyság

• Gyártási konzisztencia

• Magas hőmérsékletű deformáció


A megfelelő lámpatest kiválasztása azonban nem mindig egyszerű.

Előfordulhat, hogy az a rögzítőelem, amely jól működik kis tételben lévő alkatrészekhez, nem alkalmas nehéz öntvényekhez. Előfordulhat, hogy a hagyományos kemencében használt kialakítás nem felel meg a vákuum-hőkezelési eljárás követelményeinek.

A helyes megoldás a következő kapcsolatoktól függ:

• Munkadarab geometriája

• A kemence típusa

• Hőmérséklet tartomány

• Feltöltés módja

• Gyártási ciklus

• Anyagteljesítmény


Ez az útmutató elmagyarázza a hőkezelő berendezés főbb típusait, és azt, hogy a mérnökök hogyan választják ki a megfelelő kialakítást a különböző ipari alkalmazásokhoz.
Az FH® Alloy személyre szabott hőkezelési szerelvényeket biztosít az ügyfelek rajzai, a kemence körülményei és a gyártási követelmények alapján.

Miért fontos a hőkezelési szerelvény kiválasztása?
A hőkezelés során az alkatrészek ismétlődően magas hőmérsékletnek és termikus ciklusoknak vannak kitéve.

A rögzítésnek meg kell őriznie szerkezeti funkcióját, miközben megtámasztja a munkadarabot.

A nem megfelelő lámpatest kialakítás a következőkhöz vezethet:

• A munkadarab torzulása

• Egyenetlen fűtés

• Csökkentett kemence kapacitása

• A szerelvény rövid élettartama
• Megnövekedett gyártási költségek


A folyamatos hőkezelést végző gyártók esetében a berendezés teljesítménye közvetlenül befolyásolja a termelékenységet.
A jól megtervezett szerelvénynek egyensúlyt kell elérnie a következők között:
Mechanikai szilárdság Hőátadás Súlyoptimalizálás Élettartam

Különböző hőkezelő berendezési tervek és alkalmazásaik
Az ipari kemencékben számos elterjedt rögzítési konfiguráció létezik.
A legjobb választás az alkatrész alakjától, a folyamatkövetelményektől és a kemence környezetétől függ.

Hőkezelő kosarak: Rugalmas megoldások kötegelt feldolgozáshoz
Hőkezelő kosarak általában kötegelt gyártáshoz választják ki, ahol több komponenst együtt dolgoznak fel.

Széles körben használják:

• Kisméretű fém alkatrészek

• Rögzítőelemek

• Autóipari alkatrészek

• Megmunkált alkatrészek

• Öntött alkatrészek


A hőkezelő kosarak előnyei
Hatékony kötegbetöltés
A kosarak lehetővé teszik a kezelők számára, hogy sok alkatrészt töltsenek be egy kemenceciklusban.
Ez javítja:

• Kezelési hatékonyság

• Gyártásszervezés

• A kemence kihasználtsága


Jó hőkeringés
A nyitott szerkezetek lehetővé teszik, hogy a hő és a kemence légköre hatékonyabban érje el az alkatrészeket.
Ez segít javítani a hőmérséklet egyenletességét a feldolgozás során.

Könnyű kezelhetőség
Számos ipari kosár tartalmazza:

• Emelési pontok

• Megerősített keretek

• Egymásra rakható szerkezetek

• Kezelési jellemzők

Ezek a kialakítások alkalmassá teszik őket ismételt gyártási környezetekre.

Mikor érdemes hőkezelő kosarat választani?
A kosár gyakran megfelelő, ha:

• Több alkatrészt együtt dolgoznak fel

• Az alkatrészek geometriája viszonylag egyszerű

• Előnyben részesítjük a kötegelt betöltést

• Nagy termelési hatékonyság szükséges


Hőkezelő tálcák: Stabil elhelyezés a precíziós alkatrészekhez
Hőkezelő tálcák szabályozott támasztófelületet biztosítanak a szervezett elhelyezést igénylő alkatrészek számára.
A kosarakhoz képest a tálcák általában jobb pozicionálási vezérlést biztosítanak.

Gyakran használják őket:

• Precíziósan megmunkált alkatrészek

• Lapos alkatrészek

• Szerszám alkatrészek

• Elválasztást igénylő alkatrészek


A hőkezelő tálcák legfontosabb tervezési jellemzői
Az alkalmazástól függően a tálcák a következőket tartalmazhatják:

• Rács nyílások

• Megerősítő bordák

• Pontok lokalizálása

• Támogató blokkok

• Egymásra rakható szerkezetek


Miért használnak tálcákat a hőkezelésben?
Egy tálca segíthet:

• Csökkentse az alkatrész mozgását

• Tartsa be az egyenletes távolságot

• Kerülje el az alkatrészek érintkezését

• A folyamat megismételhetőségének javítása


A méretpontosságot igénylő alkalmazásoknál a tálca kialakítása kritikus lehet.

Hőkezelő állványok: Nagy vagy összetett alkatrészek megtámasztására
Hőkezelő állványok Olyan alkalmazásokhoz tervezték, ahol az alkatrészek speciális elhelyezést vagy többszintű támogatást igényelnek.
Általában a következőkre használják:

• Hosszú alkatrészek

• Nehéz alkatrészek

• Nagy szerelvények

• Precíziós alkatrészek


Fontos rack tervezési szempontok
Terheléselosztás
A magas hőmérsékletű szilárdságot nem csak az anyag határozza meg.
A szerkezetnek megfelelően el kell osztania a terhelést, hogy megakadályozza:

• Hajlítás

• Megereszkedett

• Helyi stresszkoncentráció


Alkatrészek elhelyezése
Az állványnak stabil alátámasztást kell nyújtania, miközben lehetővé teszi:

• Hőkeringés

• Hőtágulás

• Könnyű betöltés


Kemence kompatibilitás
Az állvány méreteinek meg kell egyeznie:

• A kemence kamra mérete

• Rakodó berendezés

• Gyártási folyamat


Rács rögzítők: A hőátadás és a súly optimalizálása
Rács típusú lámpatestek nyitott szerkezetűek a hőáramlás javítása érdekében.

Általában a következőképpen használják őket:

• Támogató platformok

• Alaprácsok

• Köztes rétegek

• Kosárszerkezetek


A rácsszerkezetek előnyei
Egy megfelelően megtervezett rácsszerkezet a következőket nyújthatja:

• Csökkentett rögzítősúly

• Javított hőkeringés

• Jobb légköri kapcsolat

• Hatékony kemence töltés


A nyitott szerkezetnek azonban továbbra is kellő szilárdságot kell fenntartania a magas hőmérsékletű működés során.

Egyedi hőkezelő szerelvények: a munkadarab köré tervezve
A szabványos lámpatestek nem mindig felelnek meg az ipari követelményeknek.
A speciális alkatrészekhez a gyártók gyakran testreszabott megoldásokat igényelnek.

Az egyedi lámpatesteket a következők szerint fejlesztik:

• Alkatrész méretei

• Kritikus támogatási helyek

• Betöltési tájolás

• A kemence korlátozásai

• A folyamat követelményei


Példák egyedi rögzítőalkalmazásokra
Az egyedi tervezéseket gyakran használják:

• Repülési alkatrészek

• Turbina alkatrészek

• Nagy öntvények

• Precíziós szerszámozás

• Speciális ötvözet alkatrészek


A kemencetípushoz illő szerelvénykialakítás
A kemence környezete az egyik legfontosabb tényező a lámpatest kiválasztásánál.

Vákuumos kemence szerelvények
A vákuumkemencék alkalmazása különös figyelmet igényel:

• Anyagstabilitás

• A tiszta felület követelményei

• Méretpontosság

• Sugárzó hőátadás


A vákuumberendezések általában optimalizált szerkezeteket igényelnek, mivel a hőátadás feltételei eltérnek a hagyományos kemencéktől.

Pit kemence szerelvények
A gödör kemence szerelvényeit általában függőleges terhelésre tervezték.
A fontos szempontok közé tartozik:

• A rögzítés magassága

• Emelő szerkezet

• Terhelési egyensúly

• Alkatrészek elhelyezése


Görgős kandalló kemence szerelvények
A folyamatos kemencerendszerekhez olyan rögzítésekre van szükség, amelyek együtt tudnak működni a szállítómechanizmussal.
A tervezési szempontok a következők:

• Alsó szerkezet

• Stabilitás mozgás közben

• Hengertávolság

• Teljes rakodási súly


Karburáló kemence szerelvények
A karburálási folyamatok a lámpatesteket szigorú hő- és légköri feltételeknek teszik ki.
Az anyagválasztásnál és a szerkezeti tervezésnél figyelembe kell venni:

• Szén-atmoszféra hatások

• Magas hőmérsékletű expozíció

• Hosszú működési ciklusok


A megfelelő rögzítőanyag kiválasztása
A lámpatest tervezését és az anyagválasztást együtt kell mérlegelni.
A leggyakoribb hőálló anyagok a következők:

310S rozsdamentes acél
Gyakran a következőkhöz választják:

• Kemencetálcák

• Tartószerkezetek

• Általános magas hőmérsékletű alkalmazások


1.4848 Hőálló acél
Gyakran használják, ahol a követelmények a következők:

• Magas hőmérsékletű szilárdság

• Oxidációs ellenállás

• Szerkezeti megbízhatóság


1.4849 és 1.4852 ötvözetek
Igényesebb körülményekhez használják, beleértve:

• Magasabb hőmérséklet

• Hosszú szolgálati idők

• Jobb kúszásállóság


Nikkel alapú ötvözetek
Magasabb hőmérsékleti képességet vagy szigorúbb működési feltételeket igénylő alkalmazásokhoz választották.

Főbb tényezők a hőkezelő szerelvények kiválasztásánál
A lámpatest kialakításának kiválasztása előtt a mérnököknek értékelniük kell a következő tényezőket.

1. Munkadarab geometriája
Fontolja meg:

• Alakzat

• Méret

• Súly

• Kritikus felületek

• Deformációs kockázatok


2. A kemence feltételei
A fontos paraméterek a következők:

• Hőmérséklet

• Atmoszféra

• Fűtési módszer

• Ciklusfrekvencia


3. Betöltési követelmények
Értékelje:

• Egykomponensű súly

• Tétel súlya

• Feltöltés módja

• Kezelő berendezések


4. Várható élettartam
Az alkalmi használatra tervezett lámpatest eltérhet a folyamatosan működőtől.
Fontolja meg:

• Termikus ciklusok

• Karbantartási követelmények

• Csere gyakorisága


Gyakori hibák a hőkezelő szerelvények kiválasztásakor
Kiválasztás csak a kezdeti költség alapján
Az alacsonyabb költségű szerelvény a következőket eredményezheti:

• Gyorsabb deformáció

• Gyakoribb csere

• Gyártási fennakadások


A kemence körülményeinek figyelmen kívül hagyása
Előfordulhat, hogy a levegős atmoszférához alkalmas lámpatest nem működik jól:

• Vákuumos környezetek

• Karburizáló légkör

• Magas ciklusú gyártás


Szabványos tervek használata speciális alkalmazásokhoz
Az összetett összetevők gyakran testreszabott támogatási megoldásokat igényelnek

Egyedi hőkezelő berendezés gyártása az FH® Alloy által
Az FH® Alloy a gyártásra specializálódott személyre szabott hőkezelő szerelvények ipari kemence alkalmazásokhoz.

A megoldások a következők:

• Hőkezelő kosarak

• Kemencetálcák

• Hőkezelő állványok

• Rács rögzítőelemek

• Egyedi támasztó szerelvények

• Vákuumos kemence szerelvények


A gyártás alapja lehet:

• Vevői rajzok

• Meglévő minták

• A kemence specifikációi

• Alkatrész követelmények


A megfelelő anyagok, az optimalizált szerkezetek és a gyártási tapasztalatok kombinálásával az FH Alloy segít az ügyfeleknek a kemence teljesítményének és a rögzítés megbízhatóságának javításában.

GYIK
Q1: Milyen típusú hőkezelő berendezést használnak a leggyakrabban?
A kosarak, tálcák és állványok a legszélesebb körben használt minták közé tartoznak. A legjobb választás a munkadarabtól és a kemence folyamatától függ.

2. kérdés: Hogyan válasszam ki a hőkezelő berendezést?
A kiválasztásnál figyelembe kell venni a munkadarab méreteit, a kemence típusát, a hőmérsékletet, a légkört, a töltési módot és a várható élettartamot.

3. kérdés: Testreszabhatók a hőkezelő szerelvények?
Igen. A legtöbb ipari kemence szerelvényt a tényleges gyártási követelményeknek megfelelően alakítják ki.

Q4: Milyen anyagok alkalmasak magas hőmérsékletű lámpatestekhez?
A gyakori anyagok közé tartozik a 310S, 1.4848, 1.4849, 1.4852 és más hőálló ötvözetek.

Következtetés
A megfelelő hőkezelő berendezés kiválasztása többet igényel, mint egy kosár, tálca vagy állvány kiválasztása.

A szerelvényt a teljes működési környezetnek megfelelően kell megtervezni:

• A kemence körülményei

• Alkatrész követelmények

• Hőmérséklet

• Feltöltés módja

• Anyagteljesítmény


A megfelelően kiválasztott lámpatest javíthatja a gyártás hatékonyságát, csökkentheti a deformáció kockázatát és hosszabb élettartamot biztosít.
Az FH® Alloy személyre szabott hőkezelő berendezést kínál azoknak az ipari ügyfeleknek, akik megbízható, magas hőmérsékletű kemencemegoldásokat igényelnek.
