FH® hegesztett hőkezelő szerelvények | Precíziós tervezés kemencés alkalmazásokhoz

FH® hegesztett hőkezelő szerelvények

Főbb előnyök

• Precíziós hegesztési technológia
  Hibrid lézeres AWI hegesztési eljárás – minimális hőhatás zóna, teljes behatolás és sima, fröcskölésmentes varratok.
• Nincs hegesztési csepp vagy fröcskölés
  A tiszta hegesztési eljárás kiküszöböli a meglazult hegesztési gyöngyöket vagy a fröccsenést, amelyek a feldolgozás során az alkatrészekre eshetnek.
• Hőfáradásnak ellenálló
  A feszültségmentes szerkezet és az optimalizált hegesztési geometria több száz fűtési és hűtési cikluson keresztül ellenáll a repedésnek.
• Erősebb, mint a szereplők
  A hegesztett szerkezetek nagyobb szakítószilárdságot és jobb ütésállóságot kínálnak, mint az öntött alternatívák – ideális nagy terhelésekhez.
• Teljesen testreszabható
  Bármilyen méret, forma vagy konfiguráció – tálcák, kosarak, rácsok, állványok, függesztékek és alkatrész-specifikus kialakítások.

Hegesztési képességek

Miért válassza az FH® hegesztett szerelvényeket?

1. Precíziós hegesztés – Az FH® különbség

2. Tiszta működés – nincs alkatrészszennyeződés
Hegesztési fröcskölés, laza gyöngyök vagy durva csiszolási nyomok leválhatnak a kemence működése közben, és az alkatrészekre eshetnek – felületi hibákat vagy utómunkálatokat okozva. Az FH® lézer/TIG hegesztés tiszta, sima varratokat eredményez, amelyek több száz cikluson keresztül is érintetlenek maradnak.

3. Erősebb, mint öntött – Nehéz terheléshez

4. Stresszmentes építés

• Minden FH® hegesztett rögzítőelem magas hőmérsékleten (≥600°C) hegesztés után feszültségmentesítésen esik át. Ez:
• Csökkenti a hegesztésből származó maradék feszültséget
• Megakadályozza a torzulást az első kemenceciklusok során
• Meghosszabbítja a termikus kifáradás élettartamát



Műszaki előírások

Minőségellenőrzés
Minden FH® hegesztett szerelvényen átesik:

1. Anyagellenőrzés – az MTC megerősíti a minőséget és az összetételt
2. Méretellenőrzés – ±1 mm tűrés a kritikus méreteknél
3. Szemrevételezéses hegesztési ellenőrzés – Nincs repedés, porozitás vagy fröcskölés
4. Laposság ellenőrzése – Tálcákhoz és alaptálcákhoz
5. Terhelési teszt – Nagy teherbírású kivitelekhez kérésre

Alkalmazások
Eljárások:

• Keményedés / Kioltás
• Temperálás
• Lágyítás
• Karburálás / Karbonitridálás
• Gáz/plazma nitridálás
• Stressz oldás

Anyagosztályozási táblázat:

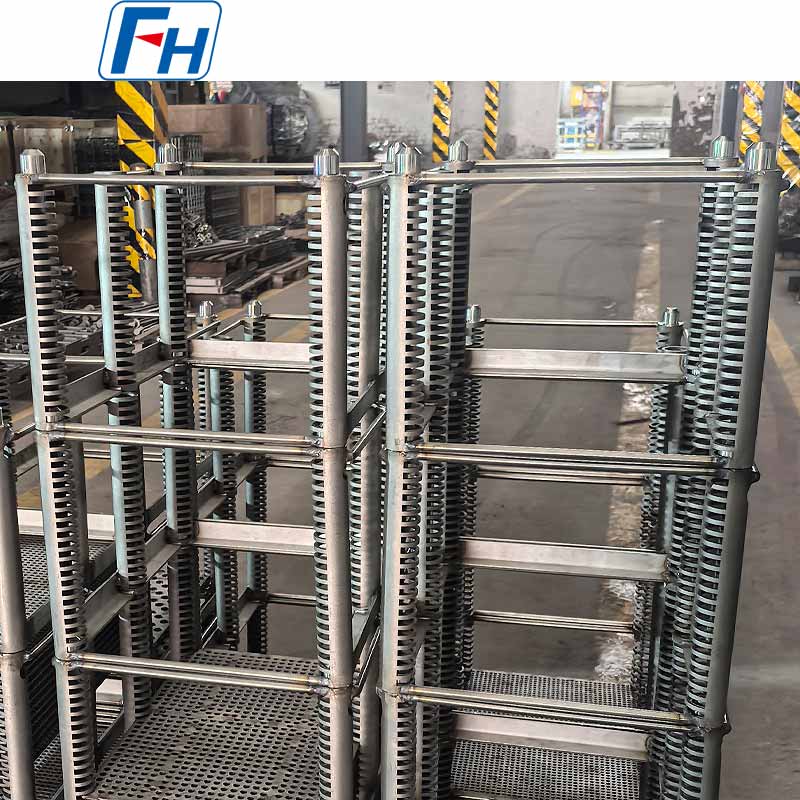

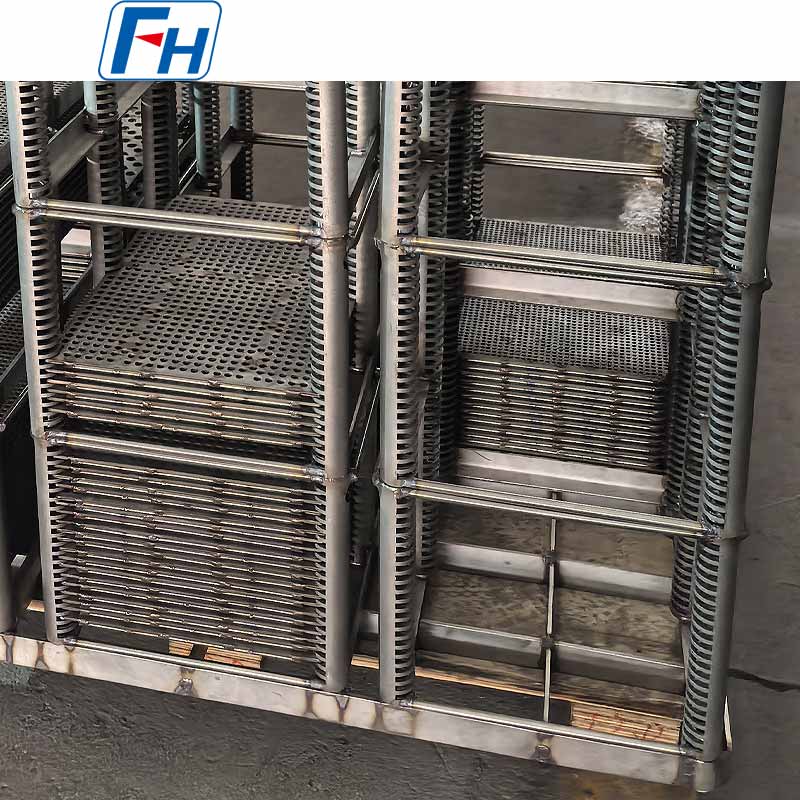

Eredeti fotók az FH® hőkezelő szerelvényekről

Rendelési folyamat

• Adja meg a kemence belső átmérőjét (vagy L × W), mélységét és hozzáférési módját
• Ossza meg az alkatrészek méreteit, a tételenkénti maximális rakománytömeget és az üzemi hőmérsékletet
• Adja meg az atmoszférát (karburálás, karbonitridálás, izzítás stb.)
• Az FH® mérnökei teljes rendszertervezési 3D elrendezést javasolnak
• Erősítse meg az alkatrészek mennyiségét (egy alaptálcán lévő kosarak száma)
• Gyártási idő: 15-25 munkanap
• A szállítás tartalma: MTC, vizsgálati jegyzőkönyvek, halmozási diagram, kezelési útmutató



GYIK:

Q1: Miért válassza a hegesztett szerelvényeket az öntött szerelvényekkel szemben?
V: A hegesztett szerelvények számos előnnyel rendelkeznek:

• Nagyobb szilárdság – jobb szakító- és ütésállóság
• Gyorsabb átfutási idő – nincs szükség mintaöntésre
• Könnyebb javítás – a sérült hegesztési varratok újrahegeszthetők
• Nincs porozitás – az öntött alkatrészeken lehetnek belső üregek
• Alacsonyabb költség kis mennyiség esetén – nincs szerszámberuházás


Bonyolult geometriák vagy nagyon nagy volumenű futtatások esetén az öntvény továbbra is megfelelő lehet – az FH® mindkettőt kínálja.

Q2: Milyen hegesztési eljárásokat használ az FH®?
V: A legtöbb hőkezelő berendezéshez hibrid lézeres AWI hegesztést használunk. A lézer mély behatolást biztosít minimális hőbevitel mellett; A TIG sima, fröcskölésmentes felületkezelést biztosít. Ez a kombináció hozza létre a legerősebb, legtisztább hegesztési varratokat kemencés alkalmazásokhoz.

3. kérdés: Hogyan akadályozhatom meg a hegesztési varratok repedését magas hőmérsékletű szolgáltatásnál?
V: Az FH® három módszerrel akadályozza meg a hegesztési varrat repedését:

• Anyagválasztás – hegeszthető hőálló ötvözetek felhasználásával
• Hegesztés előtti előkészítés – tiszta, megfelelően illeszkedő kötések
• Hegesztés utáni feszültségmentesítés – az első használat előtt eltávolítja a maradék feszültségeket


Létesítményeinket kifejezetten termikus kerékpározáshoz tervezték.

4. kérdés: Hegesztési fröcskölés vagy laza gyöngyök esnek az alkatrészeimre?
V: Nem. Az FH® lézer/TIG hegesztés nulla fröccsenést eredményez – ellentétben a pálcás vagy MIG hegesztéssel. A hegesztési varratok simák és teljesen összeolvadtak. Nincs szükség hegesztés utáni csiszolásra, ami azt jelenti, hogy nincs csiszolópor vagy feszültségemelő.

K5: Meg tudja javítani a meglévő hegesztett szerelvényemet?
V: Igen, ha a sérülés lokalizált. Tudjuk:

• A repedt kötéseket újra kell hegeszteni
• Cserélje ki a sérült részeket
• Erősítse meg a gyenge területeket


Forduljon hozzánk fényképekkel a javítás értékeléséhez. Az erősen elvetemült vagy karburált szerelvények általában nem javíthatók.

6. kérdés: Milyen anyagokat lehet az FH® hegeszteni hőkezelő szerelvényekhez?
V: Minden általános hőkezelési anyagot hegesztünk:

• Szénacél (alacsony hőmérsékletű alkalmazások)
• 310S (UNS S31008)
• 1,4828 (X15CrNiSi20-12)
• 1,4849 (X15CrNiSi25-21)
• Inconel / Ni-alapú ötvözetek


Egyéb ötvözetekért forduljon hozzánk.

7. kérdés: Biztosítanak-e hegesztési vizsgálati jelentéseket?
V: Igen. A szabványos ellenőrzés vizuális és méretellenőrzést tartalmaz. A kritikus alkalmazásokhoz kérésre a festékbehatoló (PT) vagy radiográfiás (röntgen) vizsgálati jelentéseket is biztosítjuk.

Q8: Mi a garancia?
V: 12 hónap gyártási hibák ellen (hegesztési repedések, anyaghibák, rossz kidolgozás). A normál kopás, beleértve a kúszást, a hőfáradást és a légköri támadást, nem terjed ki – ezek idővel várhatók. Szállítás előtt minden szerelvényt megvizsgálnak.

9. kérdés: Hogyan rendelhetek egyedi hegesztett szerelvényt?
V: Egyszerű folyamat:

1. Küldje el nekünk alkatrészrajzait, kemenceméreteit és a folyamat részleteit
2. Az FH® 48 órán belül CAD-tervet és árajánlatot készít
3. A tervezés jóváhagyása és a rendelés leadása
4. Gyártási idő: 10-20 munkanap
5. Szállítás MTC-vel és vizsgálati jegyzőkönyvvel
