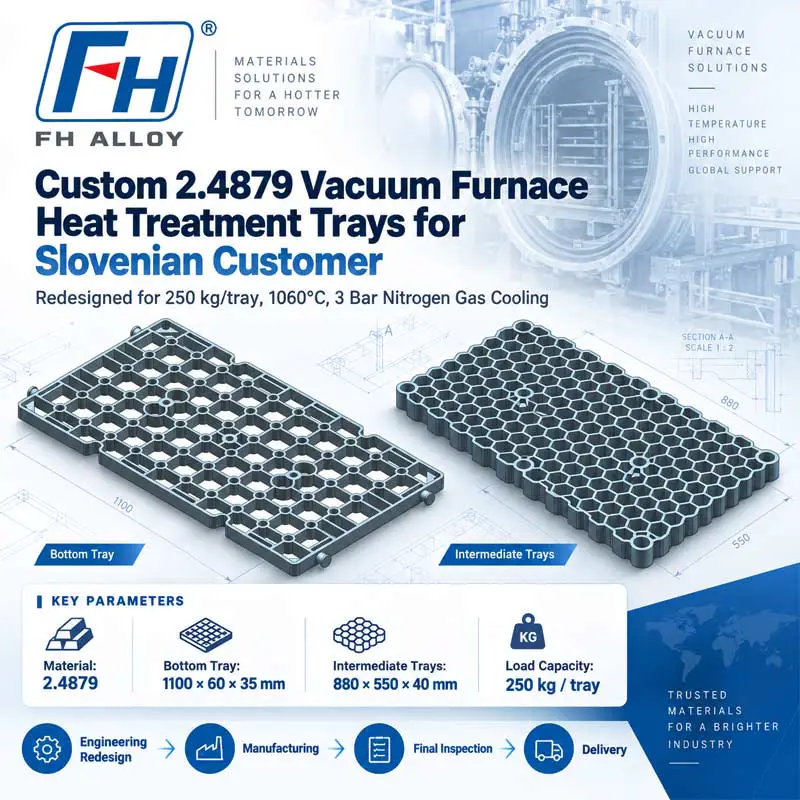

Egyedi 2.4879 vákuumkemencés hőkezelő tálcák szlovén vásárlók számára
Ügyfél-esettanulmány | Szerkezeti újratervezés, gyártás és szállítás
Ügyfél helye: Szlovénia
Termék: Egyedi vákuumkemencés hőkezelő tálcák
Anyaga: 2.4879 Hőálló ötvözet
Maximális hőmérséklet: 1060 °C
Hűtési mód: 3 bar nitrogén gázhűtés
Szükséges terhelhetőség: 250 kg tálcánként
Mennyiség: 1 alsó tálca 2 közbenső tálca
Projekt hatóköre: Mérnöki újratervezés → 3D modellezés → Gyártás → Végső ellenőrzés → Szállítás
Gyártó: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® ötvözet)

Projekt áttekintése
Az FH® Alloy megkeresést kapott egy szlovén vevőtől a 2.4879 hőálló ötvözetből gyártott, egyedi vákuumkemencés hőkezelő tálcák iránt.

Az ügyfél korábban áttekintette az egyik javasolt tálcakoncepciónkat, de az eredeti megoldást túl nehéznek találta az alkalmazásához. Az új projekthez az FH® Alloy-t kérték fel a tálcák újratervezésére, miközben teljesítik a tálcánkénti 250 kg-os terhelési követelményt is.

Ugyanakkor az ügyfél kérte, hogy az új tálcák a kezdeti méretkoncepcióhoz képest nagyobb szelvényvastagságot alkalmazzanak.

Ez fontos mérnöki kihívást jelentett:
Hogyan lehet javítani a teherbíró képességet és a szerkezeti stabilitást anélkül, hogy csak a túlzott anyagra és szükségtelen súlyra támaszkodnánk.
A vevő kemence körülményei, töltési követelményei és méretcéljai alapján az FH® Alloy két új tálcát fejlesztett ki:

• 1 alsó tálca

• 2 köztes tálca


A végleges 3D-s modelleket ezután a gyártás, a végső ellenőrzés és a szállítás alapjaként használták.

Vevői követelmények
A megrendelő a következő üzemeltetési és tervezési követelményeket adta meg:

Az eredetileg kért méretek a következők voltak:
Alsó tálca:
1100 × 60 × 25 mm
Köztes tálcák:
550 × 880 × 25 mm
További mérnöki felülvizsgálat és ügyfélmegbeszélés után a végleges terveket felülvizsgálták.

Végső tervezett méretek
Alsó tálca
Végső méret:
1100 × 60 × 35 mm
Mennyiség:
1 db
Ez a kialakítás látható az első 3D-s modellben.

Köztes tálcák
Végső méret:
880 × 550 × 40 mm
Mennyiség:
2 db
Ez a kialakítás a második 3D-s modellben látható.
A megnövelt szelvényméretek beépítésre kerültek a végleges tervekbe az ügyfél által a szerkezeti szilárdságra és a tálcánkénti 250 kg-os teherbírásra vonatkozó aktualizált követelményei alapján.

Mérnöki kihívás: Súly vs. terhelhetőség
Ennek a projektnek az egyik legfontosabb szempontja a tálca súlya és a szerkezeti teljesítmény közötti kapcsolat volt.
Az ügyfél korábban túl nehéznek tartott egy korábban javasolt tálcamegoldást.

Az új dizájnhoz azonban a következőket is megkövetelték:

• nagyobb teherbírás,

• vastagabb szerkezeti szakaszok,

• stabil teljesítmény 1060 °C-on,

• és ellenáll az ismételt nitrogénhűtési ciklusoknak.


Egyszerűen több anyag hozzáadása nem lenne ideális mérnöki megoldás.
Az FH® Alloy ezért a tálca szerkezeti hatékonyságának javítására összpontosított, nem pedig a tömeg ellenőrzés nélküli növelésére.

Az egyensúlyhoz szükséges tervezés:
Tálca súly Szakasz vastagság Magas hőmérsékletű Erősség 250 kg Terhelhetőség

A vákuumkemencék működési feltételei
A tálcákat vákuumos hőkezelésre tervezték, legfeljebb:
1060 °C
ezt követi:
3 bar nitrogén gázhűtés
Ez a működési környezet szigorú követelményeket támaszt a kemence szerszámaival szemben.

A tálcáknak meg kell őrizniük szerkezeti stabilitását a következők alatt:

• magas hőmérsékletű fűtés,

• áztatás,

• teherbírás hőmérsékleten,

• nitrogén gázhűtés,

• és ismételt hőciklusok.


Ezeket a tényezőket figyelembe vették az újratervezés szakaszában.

Miért használták a 2.4879-et?
Az ügyfél 2.4879-et adott meg a projekthez.
A 2.4879-et igényes, magas hőmérsékletű ipari alkalmazásokban használják, ahol jó hő- és mechanikai teljesítményre van szükség.

A kemence szerszámainál az anyagválasztást a szerkezeti tervezéssel együtt kell figyelembe venni, mert még a megfelelő magas hőmérsékletű ötvözet is deformálódhat, ha:

• a szakaszok túl gyengék,

• a nem alátámasztott fesztávok túl hosszúak,

• a terhelés koncentrálódik,

• vagy a tálca geometriája nincs optimalizálva.


Ennél a projektnél az FH® Alloy ezért az anyagot és a szerkezetet egyetlen mérnöki rendszerként kezelte.

Alsó tálca Design
Az első végleges kialakítás az alsó tálca.
A tálca nyitott teherhordó szerkezetet használ több összekapcsolt tartórésszel.

A design a következőket tartalmazza:

• megerősített kerületi szerkezet,

• elosztott teherhordó bordák,

• több támaszpont,

• és dedikált csatlakozási / pozicionálási területek.


A cél az volt, hogy a 250 kg-os terhelést eloszlassuk a tálcán, és csökkentsük a túlzott feszültségkoncentrációt a magas hőmérsékletű szervizelés során.

Köztes tálca kialakítás
A második kialakítás a közbenső tálca, amelynek végső mérete:
880 × 550 × 40 mm
A tálca sűrű, nyitott cellás szerkezetet használ.

Ez a kialakítás segít kombinálni:

• terheléselosztás,

• csökkenti a felesleges szilárd tömeget,

• kemence légkör keringetése,

• gázhűtés hozzáférhetősége,

• és strukturális támogatás.


A geometriát kifejezetten az ügyfél által igényelt kemencebetöltési elrendezéshez fejlesztették ki.

Nyitott szerkezetű tervezés nitrogénhűtéshez
Mivel a tálcákat 3 bar-os nitrogéngáz-hűtéssel használják, fontos a nyitott szerkezeti elrendezés.
A nyitott cellás kialakítás lehetővé teszi a hűtőgáz hatékonyabb áthaladását a tálcán, mint egy zárt vagy túl szilárd szerkezet.

Ez támogathatja:

• egyenletesebb gázkeringés,

• hatékonyabb hűtés a terhelt részek körül,

• és csökkenti a szükségtelen akadályokat a kemencében.


A nyitott szerkezet az anyagfelhasználást is csökkenti a teljesen tömör tálcához képest.

Tálcánként 250 kg-hoz tervezték
Az ügyfél kifejezetten kérte:
250 kg terhelhetőség tálcánként
Ez a követelmény központi szerepet játszott az újratervezésben.

Az FH® Alloy a teherhordó szerkezetet a következők alapján értékelte:

• tálca geometriája,

• támogatás elosztása,

• szelvény vastagsága,

• anyag,

• és magas hőmérsékletű működési feltételek.


R Ahelyett, hogy a 250 kg-os adatot csak szobahőmérsékletű statikus terhelésként kezeltük volna, a szerkezetet a tényleges kemencefelhasználás figyelembevételével fejlesztették ki.

Az ügyfelek visszajelzésétől a végső tervezésig
Ez a projekt bemutatja, hogyan lehet az ügyfelek visszajelzéseit új mérnöki megoldásokká alakítani.
A folyamat egy korábbi koncepcióval kezdődött, amelyet az ügyfél túl nehéznek tartott.

Az új fejlesztési folyamat ezután következett:
Korábbi tervezési visszajelzés
↓
Új betöltési követelmény
↓
Frissített vastagsági követelmény
↓
Vákuumos kemence állapotának áttekintése
↓
Szerkezeti újratervezés
↓
Végső 3D-s modellek
↓
Gyártás
↓
Végső ellenőrzés
↓
Szállítás
Ez a megközelítés lehetővé tette az FH® Alloy számára, hogy új megoldást dolgozzon ki ahelyett, hogy egyszerűen megismételte volna a korábbi koncepciót.

Gyártás
A végleges tervek megerősítése után az FH® Alloy folytatta a következő termékek gyártását:

• 1 alsó tálca

• 2 köztes tálca


Minden alkatrészt a jóváhagyott mérnöki modellek és az ügyfelek igényei szerint gyártottak.

Az irányításra összpontosító gyártás:

• méretpontosság,

• szerkezeti geometria,

• kritikus támogatási területek,

• és általános összhang a végső tervvel.


Végső minőségellenőrzés
Szállítás előtt az FH® Alloy elvégezte a kész tálcák végső ellenőrzését.
Az ellenőrzés a következőket tartalmazta:
Méretvizsgálat
A fő méretek és szelvénymagasságok ellenőrzése a jóváhagyott rajzok alapján.
Szerkezeti ellenőrzés
A teherhordó szerkezet, a tartófelületek és a tálca általános geometriájának ellenőrzése.
Megjelenési ellenőrzés
Az általános gyártási állapot és a felület minőségének áttekintése.
Rajzkonformitás
Annak megerősítése, hogy a kész tálcák megfelelnek a jóváhagyott 3D mérnöki terveknek.
Az ellenőrzés befejezése után a tálcákat előkészítettük a szlovén vásárlóhoz történő szállításra.

Projekt specifikációk

A projekt csúcspontjai
Ügyfél-visszajelzésen alapuló újratervezés
Az új tálcákat azután fejlesztették ki, hogy az ügyfél túl nehéznek találta a korábbi koncepciót.
250 kg terhelési követelmény
Mindegyik tálcát úgy alakították át, hogy megfeleljen a szükséges 250 kg-os teherbírásnak.
Megnövelt szerkezeti vastagság
A végső tervek megnövelt szelvényvastagságot tartalmaztak az ügyfél frissített követelményeinek megfelelően.
Vákuumos kemence alkalmazása
A tálcákat 1060°C-os üzemre és 3 bar nitrogéngáz hűtésre tervezték.
Teljes projektvégrehajtás
Az FH® Alloy kezelte a teljes folyamatot:
Mérnöki újratervezés → 3D modellezés → Gyártás → Ellenőrzés → Szállítás

Több, mint egy szabványos kemencetálca
Ez a projekt bemutatja, hogy miért nem szabad az egyedi kemenceszerszámokat csak az anyagminőség vagy a külső méretek szerint kiválasztani.

A sikeres tálcatervezéshez figyelembe kell venni:

• üzemi hőmérséklet,

• hűtési mód,

• munkadarab terhelés,

• tálca önsúly,

• szerkezeti vastagság,

• támogatási elrendezés,

• és hosszú távú deformációs kockázat.


Az FH® Alloy ezeket a paramétereket kombinálja az egyedi hőkezelő szerszámok kifejlesztése során.
