FH® 310s hegesztett ventilátorlapátok magas hőmérsékletű kemencékhez

FH® hegesztett ventilátorlapátok és járókerekek | Magas hőmérsékletű kemence cirkuláció

Főbb előnyök

• Precíziós lézeres hegesztés
  Hibrid lézeres AWI hegesztési eljárás – minimális hőbevitel, teljes áthatolás és fröccsenésmentes varratok, amelyek ellenállnak a hőfáradás okozta repedéseknek.
• Magas hőmérsékletű szilárdság
  Hőálló ötvözetekből készült – megőrzi a penge geometriáját és szerkezeti integritását a kemence üzemi hőmérsékletén 1150 °C-ig.
• Dinamikus kiegyensúlyozás
  Mindegyik járókerék szállítás előtt dinamikusan kiegyensúlyozott (ISO 1940 G6.3 vagy jobb) – csökkenti a vibrációt, meghosszabbítja a csapágyak élettartamát és csendes működést biztosít.
• Egyedi pengeprofilok
  Radiális, hátrafelé ívelt, előre ívelt vagy axiális áramlás – az Ön speciális légáramlási és nyomási követelményeihez tervezve.
• Masszív felépítés
  Megerősített penge-agy rögzítések és feszültségmentesített hegesztések – ellenáll a hőciklusnak és a nagy centrifugális erőknek.



Műszaki előírások

Miért válassza az FH® hegesztett ventilátorlapátokat?
1. A cirkulációs rajongók kritikus szerepe
A hőkezelő kemencékben a keringető ventilátorok jelentik a hőmérséklet egyenletességének lényegét. Rosszul gyártott ventilátorlapátok:

• Hozzon létre olyan vibrációt, amely károsítja a csapágyakat és a motortartókat
• Egyenetlen légáramlás létrehozása – hőmérséklet-ingadozások a terhelés között
• Repedés a varratoknál – katasztrofális meghibásodás lehetséges
• Deformáció a hőmérsékleten – csökkentett hatékonyság és megnövekedett energiafogyasztás

Az FH® hegesztett járókerekek megoldják ezeket a problémákat.

2. Anyagválasztási útmutató

3. Gyártási folyamat

Elérhető pengetípusok

Alkalmazások
A kemence típusai:

• Dobozos kemencetető cirkulációs ventilátorok
• Gödörkemence recirkulációs ventilátorok
• Autó alsó kemence ventilátorok
• Harangkemence keringtetése
• Folyamatos kemence keresztáramú ventilátorok
• Temperáló kemence keringtetése
• Lágyító kemence ventilátorai
• Szinterező kemence ventilátorai
• Szárítókemencében keringés

Iparágak:

• Hőkezelő műhelyek
• Autóalkatrész gyártás
• Repülési hőkezelés
• Kovácsolás és öntöde
• Acél és alumínium feldolgozás
• Kerámia- és üvegkemencék
• Vegyi feldolgozó kemencék

Anyagosztályozási táblázat:

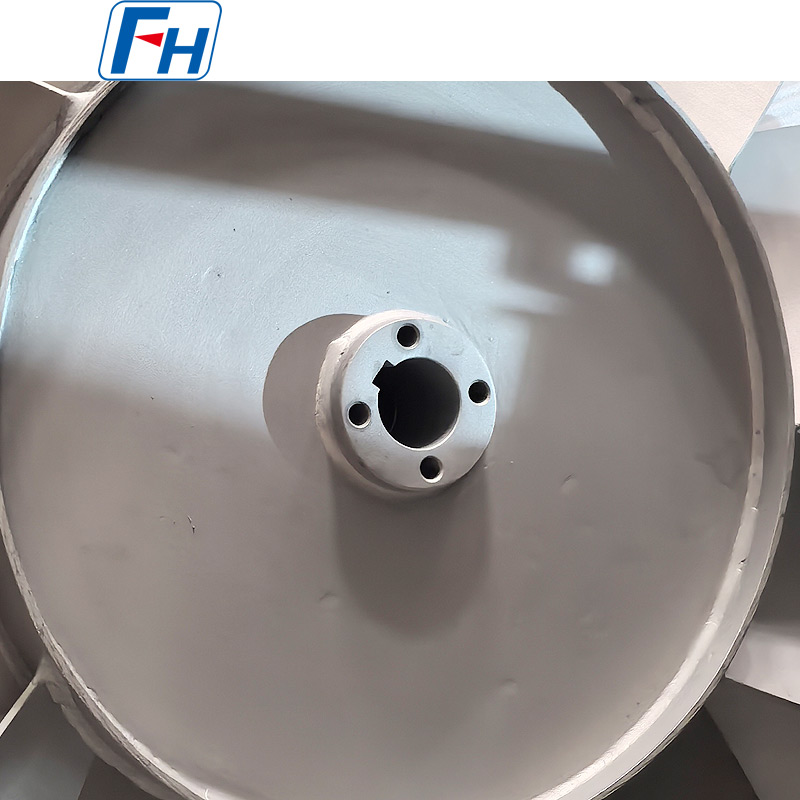

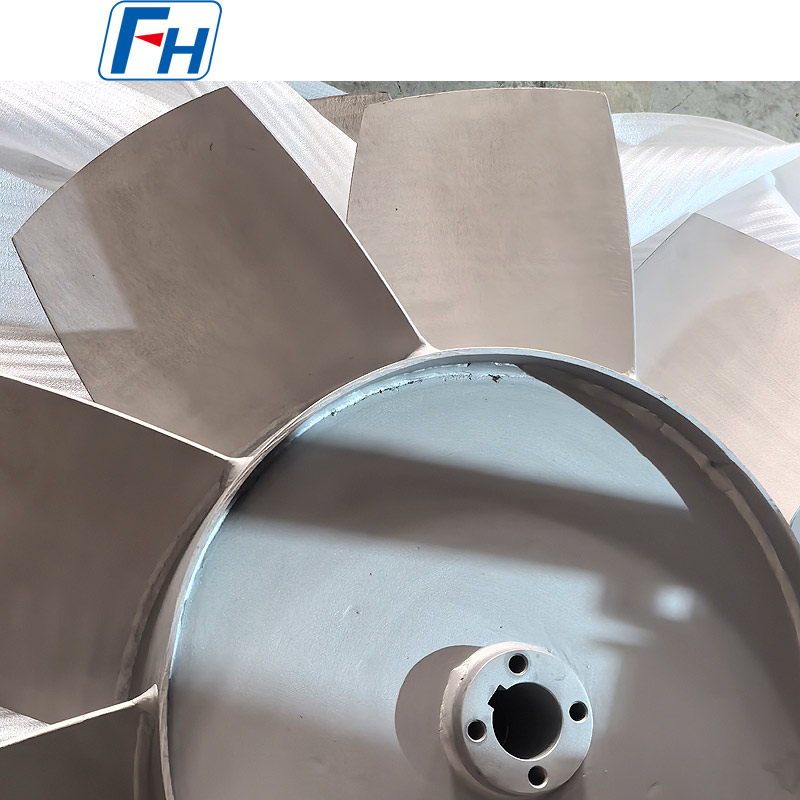

Eredeti fotók az FH® hegesztett ventilátorlapátokról

Rendelési folyamat
1. Adja meg:

• Meglévő ventilátor rajza vagy méretei (átmérő, tengely mérete, lapát típusa)
• Üzemi hőmérséklet és légkör
• Motor teljesítmény és fordulatszám
• Kívánt anyagminőség (vagy ajánljuk)
• Kiegyensúlyozási fokozat szükséges (G6.3 standard, G2.5 opcionális)

2. Az FH® a következőket javasolja:

• Anyag ajánlás az Ön feltételei alapján
• A pengeprofil optimalizálása a hatékonyság érdekében
• CAD rajz jóváhagyásra
• Ár és átfutási idő

3. Gyártás: 10-25 munkanap

4. A szállítás a következőket tartalmazza:

• Dinamikus egyensúlyozási jelentés
• Anyagvizsgálati tanúsítvány (MTC)
• Méretvizsgálati jegyzőkönyv
• Beépítési és ápolási útmutató

GYIK:

1. kérdés: Mennyi ideig bírják az FH® hegesztett ventilátorlapátok?
V: Az élettartam a hőmérséklettől és a légkörtől függ. Tipikus elvárások: 310S ≤700°C-on: 5-10 év; 1,4849 950 °C-on: 2–5 év; Inconel 1050°C-on: 1-3 év. 6-12 havonta rendszeres ellenőrzés javasolt.

Q2: Milyen anyagot ajánl a kemencémhez?
V: ≤700°C temperáláshoz: 310S. 950°C-os karburálás esetén: 1,4849. 1000°C feletti vagy agresszív atmoszférához: Inconel 600/625. Az FH® ingyenes anyagajánlásokat kínál az Ön speciális feltételei alapján.

Q3: Miért fontos a dinamikus kiegyensúlyozás?
V: A kiegyensúlyozatlan ventilátorlapátok csapágykopást, kemence vibrációt, zajt, csökkentett hatékonyságot és repedésveszélyt okoznak. Az FH® minden készletet az ISO 1940 G6.3 minimumra egyensúlyoz (G2.5 elérhető), és tartalmaz egy egyensúlyi jelentést.

4. kérdés: Meg tudja javítani vagy visszafordítani a meglévő ventilátorlapátjaimat?
V: Igen. Javításhoz: a repedéseket újrahegesztjük, vagy a sérült késeket kicseréljük. Visszafejtéshez: küldje el elkopott pengéit vagy rajzait – mi megmérjük, lehetőség szerint javítjuk az anyagokat, és közvetlen cserét készítünk.

Q5: Mi a garancia?
V: 12 hónap gyártási hibák ellen (hegesztési repedések, anyaghibák, kiegyensúlyozási problémák). A normál kopás, a hőfáradás és a korrózió nem terjed ki – de az FH® az Ön körülményeinek megfelelő anyagot ajánlja az élettartam maximalizálása érdekében.
