FH® 310S hegesztett állványtartó nitridáló kemencékhez

FH® 310S hegesztett szerelvény / állvány | Gáz- és plazmanitridáló kemencékhez

Főbb előnyök

• Eredeti 310S (UNS S31008)
  A 304/309-nél magasabb króm- és nikkeltartalom – kiváló oxidációs ellenállás és kúszási szilárdság 650°C-ig.
• Optimalizált hegesztés kemenceszervizhez
  Lézeres AWI-hibrid hegesztés minimális hőbevitellel – csökkenti a hegesztési varrat érzékenységét és a repedések kockázatát ciklikus melegítéskor.
• Megerősített csúszásgátló kialakítás
  FEA-optimalizált bordaelrendezés és szegélyek – minimálisra csökkenti a megereszkedést és a torzulást terhelés alatt nitridálási hőmérsékleten.
• Opcionális tapadásgátló bevonat
  Az FH® kerámia alapú bevonat csökkenti az alkatrészek tapadását és lassítja a nitrid felhalmozódását az állványfelületeken (meghosszabbítja a tisztítási intervallumot).
• Egyedi méretek és konfigurációk
  Egy- vagy többrétegű, kerek vagy négyzet – a kemence retortájához és alkatrész geometriájához tervezve.



Műszaki előírások

Miért érdemes az FH® 310S állványrendszereket?

1. A megfelelő anyag a legtöbb nitridálási munkához
A 310S bevált, költséghatékony választás nitridáló szerelvényekhez. Magas hőmérsékleten is jobb szilárdságot kínál, mint a 304, és ellenáll a 309-nél hosszabb méretezésnek. Az FH® csak prime 310S-t használ teljes nyomon követhetőség mellett.

2. Hegesztési varratok
A rossz hegesztés repedéseket és leesett alkatrészeket okoz. Hibrid lézer-TIG eljárásunk sima, teljes áthatolású hegesztéseket készít minimális keményfém csapadékkal – ez kritikus a termikus ciklus ellenállása szempontjából.

3. Gyakorlati tervezés valódi kemencehasználathoz

• A lekerekített élek csökkentik az ívveszélyt a plazmanitridálás során
• A csiszolt sarkok megakadályozzák az állvány elcsavaródását
• A lábak vagy az állványok távol tartják az alkatrészeket a kemence padlójától

4. Őszinte útmutatás
Nem állítjuk, hogy a 310S „immunis” a nitridálásra – idővel felszíni nitridréteg képződik benne. Megfelelő tisztítással (például 30–50 ciklusonkénti enyhe fúvással) az FH® 310S állványok megbízható, kiszámítható szolgáltatást nyújtanak méltányos áron.

Alkalmazások

1. Gáznitridálás (ammónia atmoszféra)

2. Plazma/ion nitridálás

3. Temperálás nitridálás után

3. Alkatrészek: fogaskerekek, tengelyek, matricák, öntőformák, kötőelemek, szelepalkatrészek

Anyagosztályozási táblázat:

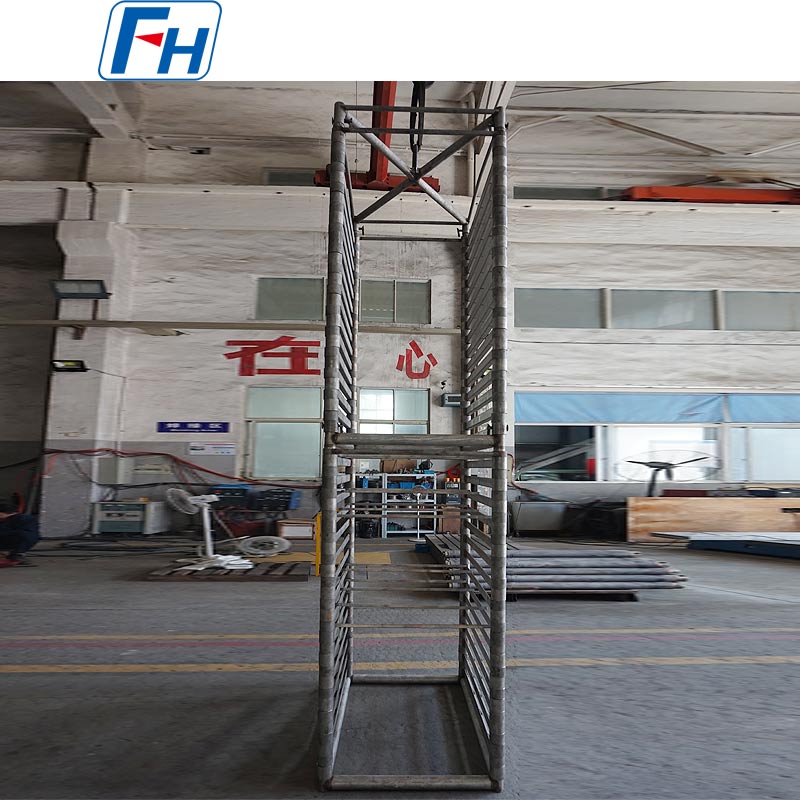

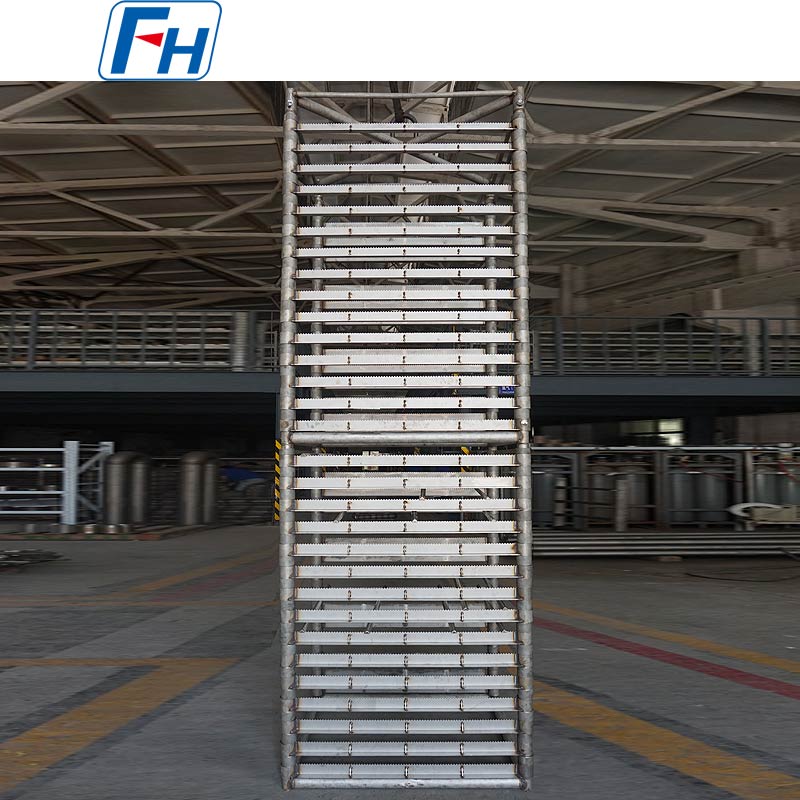

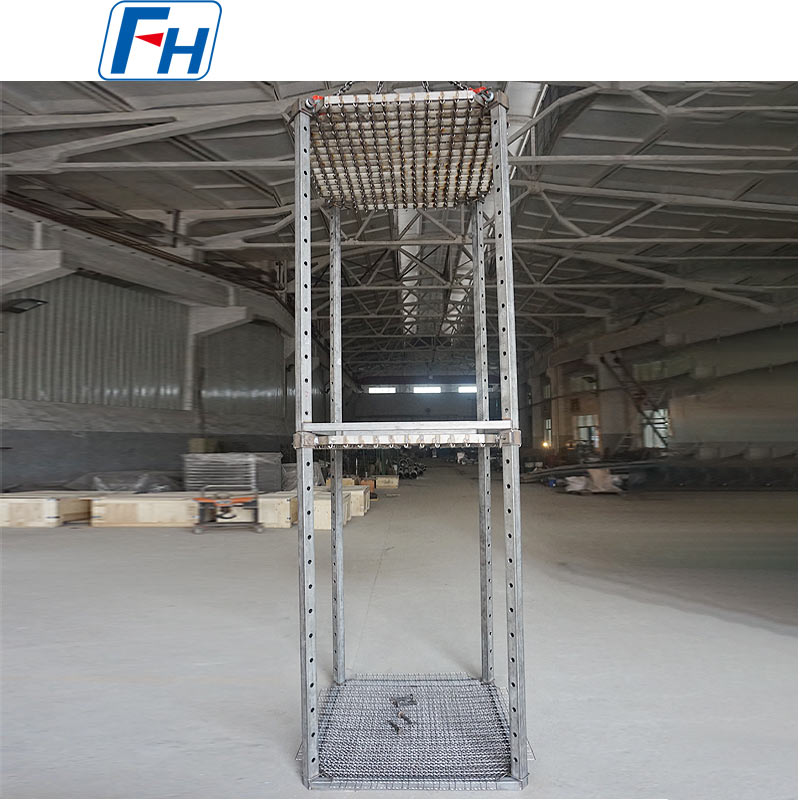

Eredeti fotók az FH® hőkezelő szerelvényekről

Rendelési folyamat

• Adja meg a kemence azonosítóját, az alkatrész méreteit és a maximális tételtömeget
• Az FH® csapat 3D-s elrendezést és terhelésszámítást javasol
• A bevonat megerősítése (standard vagy tapadásmentes)
• Gyártás: 10-15 munkanap egyedi méretek esetén
• A szállítás tartalmazza az MTC-t, a hegesztési ellenőrzés fotóit és az első használati útmutatót



GYIK:

1. kérdés: Mennyi ideig bírja a 310S rack nitridáló kemencében?
V: Rendszeres tisztítással (30–50 ciklusonként) az FH® 310S rack általában 80–150 ciklust bír ki. A 310S felülmúlja a 304/309-et, de idővel felszíni nitridréteget hoz létre. Rendkívül hosszú élettartam vagy nagy terhelés esetén vegye fontolóra az Inconelt – kérjük, forduljon hozzánk.

2. kérdés: Hogyan tisztítsam és tartsam karban az állványt?
V: Könnyű szemcseszórás (üveggyöngyök, ≤0,3 MPa) vagy enyhe pácoló paszta 30-50 ciklusonként. Ne használjon szénacél kefét vagy erős csiszolást – ezek károsítják a védő oxidréteget.

3. kérdés: Meghajol vagy megereszkedik az állvány nitridálási hőmérsékleten (600–650°C)?
V: Minimális. Az FH® állványok FEA-optimalizált bordákkal és hornyokkal rendelkeznek. A tipikus kúszási deformáció 100 ciklus után <2 mm/500 mm. A túlterhelés vagy a 650°C feletti hőmérséklet felgyorsítja a vetemedést.

4. kérdés: Kínál antinitridáló bevonatot? Mit csinál?
V: Igen. Az opcionális kerámia alapú bevonatunk jelentősen lelassítja a nitrid felhalmozódását, és a tisztítási intervallumot 80-100 ciklusra növeli. A bevonat fogyóeszköz, és az FH® újra felhordhatja.

5. kérdés: Mi a garanciája, és biztosít-e anyagtanúsítványokat?
V: 12 hónap gyártási hibák (hegesztési repedések, anyaghibák) ellen. A felület nitridálása és fokozatos vetemedése normál kopás – nem takarható. Minden állványhoz tartozik egy 310S malom teszt tanúsítvány (MTC).
