FH® 1.4848 Kút típusú kemencerögzítők U alakú alkatrészek hőkezeléséhez

FH® 1.4848 Kút típusú kemencerögzítő rendszer

Főbb előnyök

• Eredeti 1.4848 (ZG40Kr25Ni20Si2)
  Magasabb nikkel-, króm- és szilíciumtartalom, mint a 310S – kivételes kúszószilárdság és 1050 °C-ig terjedő hőszigetelő képesség.
• Komplett rendszermegoldás
  Az alsó tálca közbenső kosarak felső rácsja – integrált rendszerként tervezve a stabil egymásra rakás és az optimális gázáramlás érdekében.
• Nagy teherbírású csapágy
  A megerősített bordás szerkezetek és a támasztólábak egyenletesen osztják el a súlyt – megtámasztja a magas rakott alkatrészeket vagy több kosarat anélkül, hogy a középpont megereszkedne.
• Karburizálódás elleni teljesítmény
  A magas szilíciumtartalom (1,5–2,5%) SiO₂ gátat képez a szén behatolása ellen – meghosszabbítja az élettartamot gazdag karburáló atmoszférában.
• Gázkeringés optimalizálva
  Az alaptálcán megemelt lábak nyitott rácsminták lehetővé teszik a forró gáz körbeáramlását minden felületen – egyenletes fűtés alulról felfelé.
• Egyéni konfiguráció
  Kör vagy téglalap alakú – pontosan illeszkedik a kemence belső átmérőjéhez. Szegmentált opciók nagy átmérőkhöz.

Műszaki előírások

Miért válassza az FH® 1.4848 kút típusú kemence szerelvényeket?
1. 1.4848 – Kiváló választás kút típusú kemencékhez

2. Komplett rendszer – Együttműködésre tervezve

3. Anti-carburization technológia
A karburáló kút típusú kemencékben a szén behatol és rideggé teszi a szokásos szerelvényeket. Az FH® 1.4848 lámpatestek jellemzői:

• Magas szilíciumtartalom – stabil SiO₂ gátat képez
• Előoxidációs kezelés – védő Cr₂O₃ réteget hoz létre
• Sűrű felületkezelés – csökkenti a szén tapadását

4. Kút típusú kemence kihívásokra tervezve

Alkalmazások

• Kút típusú/gödör karburáló kemencék
• Kút típusú karbonitridáló kemencék
• Kút típusú izzító kemencék (magas hőmérsékletű)
• Kút típusú keményedő kemencék
• Alkatrészek: nagy fogaskerekek, tengelyek, gyűrűk, matricák, szerszámok, nehéz öntvények, hosszú csövek

Anyagosztályozási táblázat:

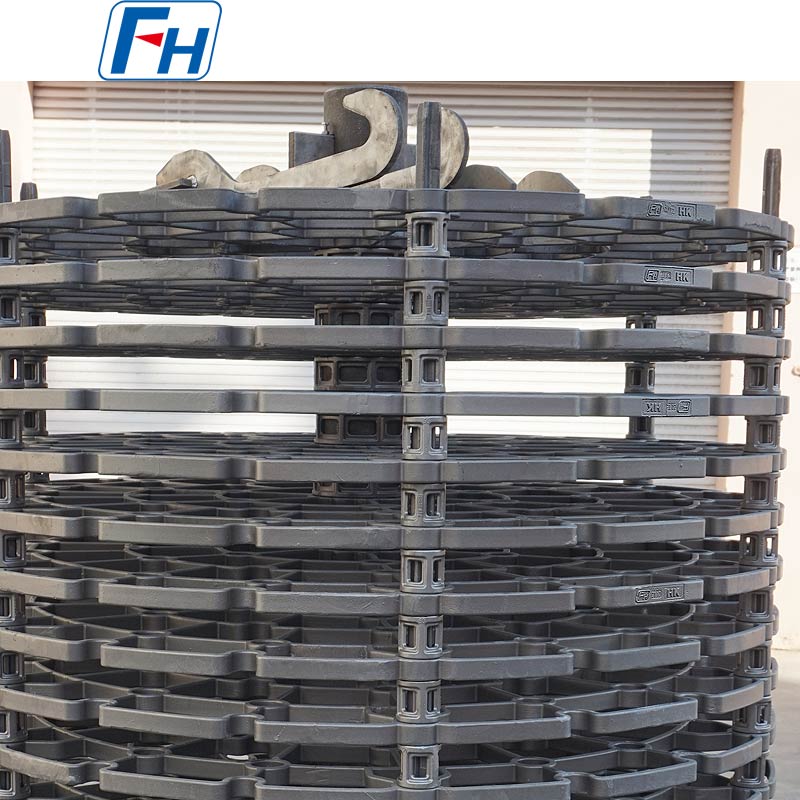

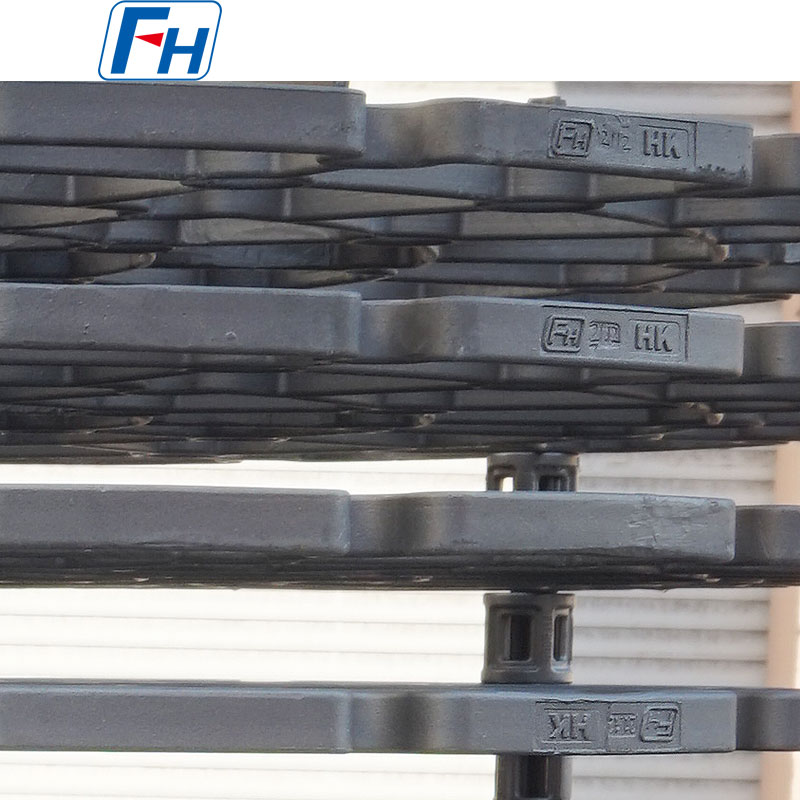

Eredeti fotók az FH® hőkezelő szerelvényekről

Rendelési folyamat

• Adja meg a kemence belső átmérőjét (vagy L × W), mélységét és hozzáférési módját
• Ossza meg az alkatrészek méreteit, a tételenkénti maximális rakománytömeget és az üzemi hőmérsékletet
• Adja meg az atmoszférát (karburálás, karbonitridálás, izzítás stb.)
• Az FH® mérnökei teljes rendszertervezési 3D elrendezést javasolnak
• Erősítse meg az alkatrészek mennyiségét (egy alaptálcán lévő kosarak száma)
• Gyártási idő: 15-25 munkanap
• A szállítás tartalma: MTC, vizsgálati jegyzőkönyvek, halmozási diagram, kezelési útmutató



GYIK:

1. kérdés: Mit tartalmaz egy komplett FH® kút típusú kemence rögzítési rendszer?
V: Egy szabványos rendszer három összetevőből áll:

• Alaptálca – a kemence alján ül, emelt lábakkal a gáz keringtetése érdekében
• A kosarak egymásra rakása – tartsa meg az alkatrészeket, rakja egymásra
• Felső rács – rögzíti a felső réteget és megakadályozza a felborulást


Minden alkatrészt úgy terveztek, hogy együtt működjenek a stabil egymásra rakás és az egyenletes fűtés érdekében. Egyedi konfigurációk állnak rendelkezésre.

2. kérdés: Hogyan határozhatom meg a megfelelő szerelvényméretet a kút típusú kemencémhez?
V: Három mérésre van szükségünk:

• Belső átmérő (vagy hossz × szélesség téglalap alakú kemencéknél)
• Használható mélység (a kemence aljától a legalacsonyabb interferenciapontig)
• Felső nyílás átmérője (a beépítési távolsághoz)

Az FH® ezután olyan szerelvényeket tervez, amelyek megfelelő távolsággal illeszkednek a gázáramláshoz és a hőtáguláshoz.

3. kérdés: Miért van szükségem emelt lábakra az alaptálcán?
V: A megemelt lábak rést (általában 50-150 mm) hoznak létre az alaptálca és a kemence alja között. Ez lehetővé teszi, hogy a forró gáz vagy a légkör a legalsó kosár alatt áramoljon, biztosítva az egyenletes fűtést alulról felfelé. Emelt lábak nélkül az alsó réteg lassabban és egyenetlenül melegszik fel.

4. kérdés: Az FH® lámpatestek használhatók karburáló és nitridáló kemencékben is?
V: Igen, az FH® mindkét alkalmazáshoz kínál fixture megoldásokat. Mindazonáltal, ha lehetséges, minden légkörtípushoz külön rögzítőelemeket ajánlunk – a karburálás és a nitridálás közötti váltás felgyorsíthatja a felület degradációját. Kérjük, rendeléskor adja meg hangulatát, hogy az optimális kialakítást tudjuk ajánlani.

K5: A kút típusú kemencémnek van egy kis felső nyílása. Hogyan szerelhetek fel nagyméretű lámpatesteket?
V: A belső átmérőnél kisebb felső nyílású kemencékhez az FH® szegmentált kiviteleket kínál:

• Szegmentált alaptálcák (3-4 egymásba illeszkedő darab)
• Osztott vagy csuklós kosarak

Ezeket darabonként a felső nyíláson keresztül szerelik fel, és a kemence belsejében szerelik össze. Nincs szükség a kemence bemenetére.

6. kérdés: Meg lehet javítani a sérült FH® lámpatesteket?
V: Igen, helyi sérülés esetén:

• A megrepedt varratok újrahegeszthetők (FH® vagy szakszervizben)
• Kisebb megereszkedés nem javítható – csere javasolt
• Az erősen karburált vagy nitridált szerelvények törékennyé válnak, ezért ki kell cserélni

Forduljon az FH®-hoz fényképekkel a javítás értékeléséhez.
