FH® Kút típusú kemencealaptálca | Alsó támasz gödör/kút típusú kemencékhez

FH® kút típusú kemencealaptálca

Főbb előnyök

• Nagy teherbírású teherbírás
  A megerősített bordás szerkezet és a stratégiailag elhelyezett támasztólábak egyenletesen osztják el a súlyt – megtámasztja a magas rakott alkatrészeket vagy több kosarat anélkül, hogy a középpont megereszkedne.
• Magas kúszószilárdságú anyag
  Az 1.4849, 310S vagy 1.4828 hőálló ötvözetek 850–1050 °C-on tartják meg a méretstabilitást – nincs progresszív deformáció több száz cikluson keresztül.
• Gázkeringés optimalizálva
  A megemelt lábak rést hoznak létre a tálca és a kemence feneke között – lehetővé teszi a forró gáz vagy a légkör áramlását a legalsó réteg alatt az egyenletes fűtés érdekében.
• Karburizáció / Anti-nitridálás
  A magas szilíciumtartalmú ötvözetek (1,4849 / 1,4828) ellenállnak a szén- és nitrogén-penetrációnak – meghosszabbítja az élettartamot agresszív környezetben.
• Egyedi forma és méret
  Kör vagy téglalap alakú – pontosan illeszkedik a kemence belső átmérőjéhez vagy méretéhez. Szegmentált opciók nagy átmérőkhöz.



Műszaki előírások

Miért válassza az FH® kút típusú kemencealaptálcákat?
1. A teljes terhelés alapja
Az alaptálca mindent támogat, ami fölötte van. Ha megereszkedik, megreped vagy meghibásodik, a teljes tétel veszélybe kerül – az alkatrészek felborulhatnak, a kosarak megtapadhatnak, és a fűtés egyenetlenné válik. Az FH® alaptálcákat kifejezetten erre a kritikus feladatra tervezték.

2. Anyagválasztási útmutató

3. Számítógépes tervezési jellemzők

4. Anticarburization = Hosszabb élettartam

• A karburáló kemencékben a szén behatol a közönséges tálcákba és rideggé teszi őket. Az FH® a következőket használja:
• Magas szilíciumtartalmú ötvözetek (1.4828, 1.4849) – a szilícium gátat képez a szén diffúziója ellen
• Előoxidációs kezelés – stabil Kr₂O₃ / SiO₂ réteget hoz létre
• Sima felületek – csökkenti a szén tapadását és a koromlerakódást

Alkalmazások

• Kút típusú/gödör karburáló kemencék
• Kút típusú izzító kemencék
• Kút típusú temperáló kemencék (közepes-magas hőmérsékletű)
• Kút típusú gáznitridáló kemencék (310S vagy 1.4849)
• Alkatrészek: nagy fogaskerekek, tengelyek, gyűrűk, matricák, szerszámok, hosszú csövek, nehéz öntvények

Anyagosztályozási táblázat:

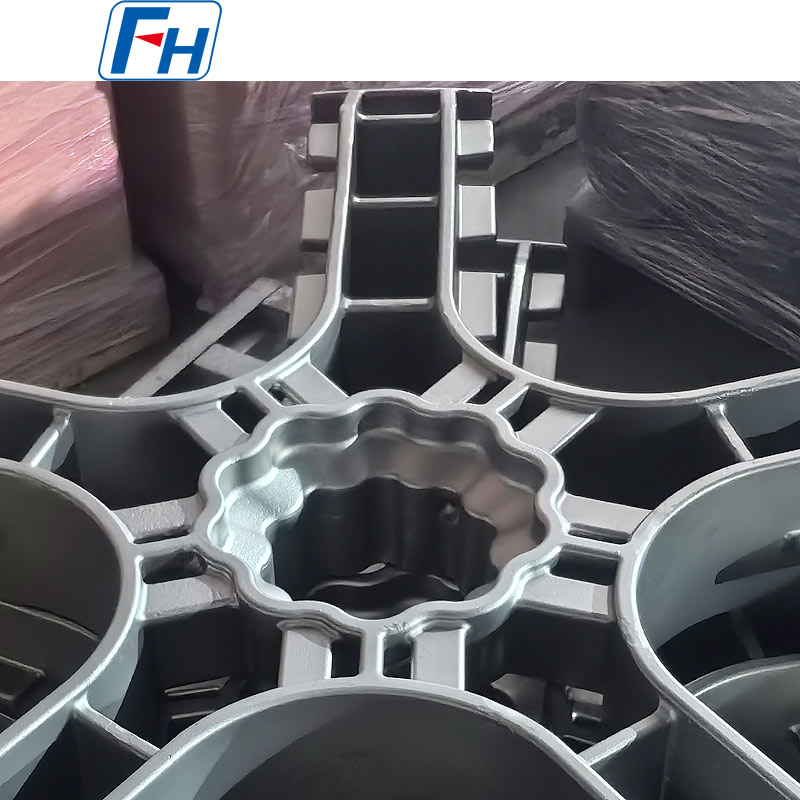

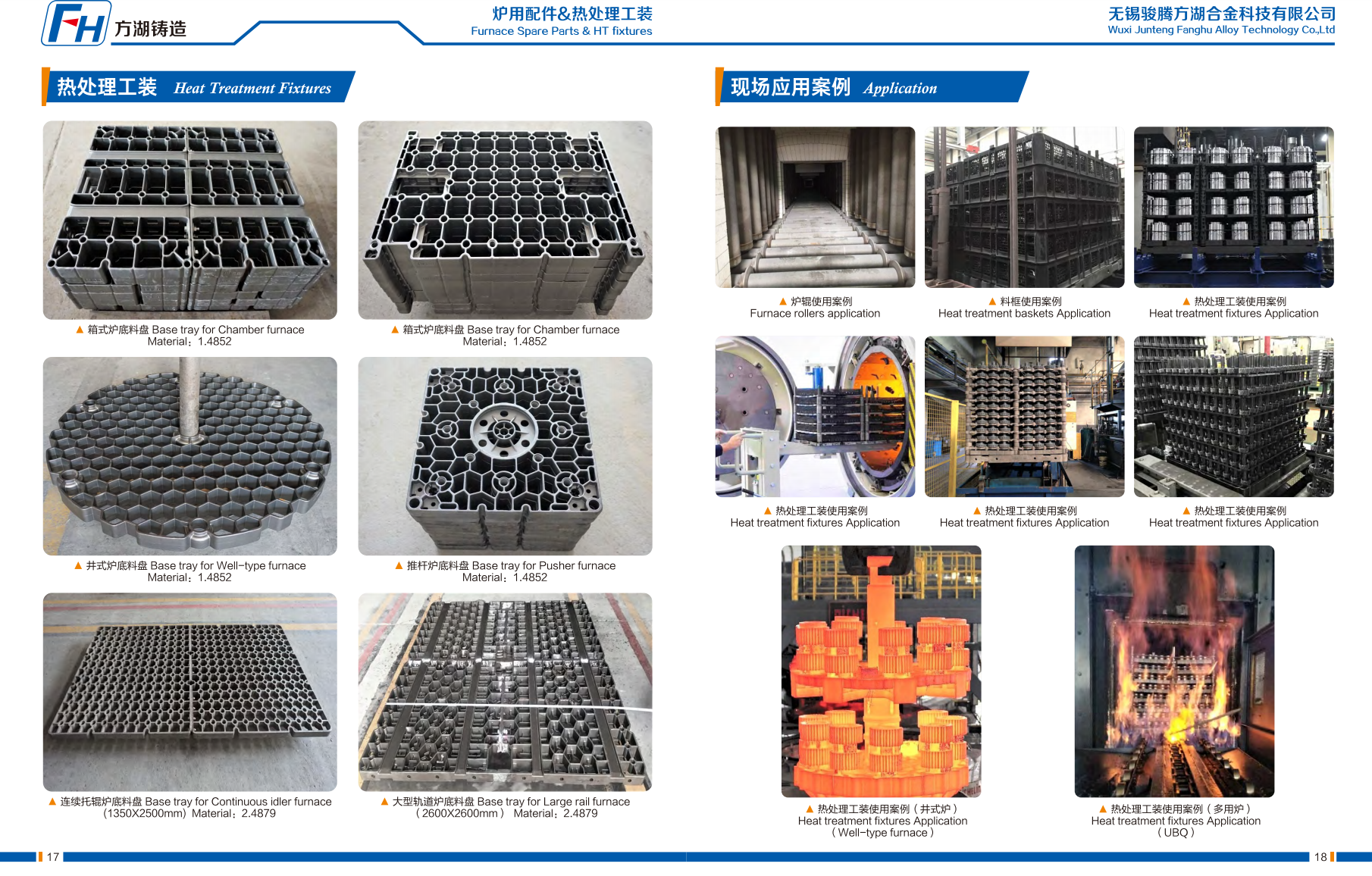

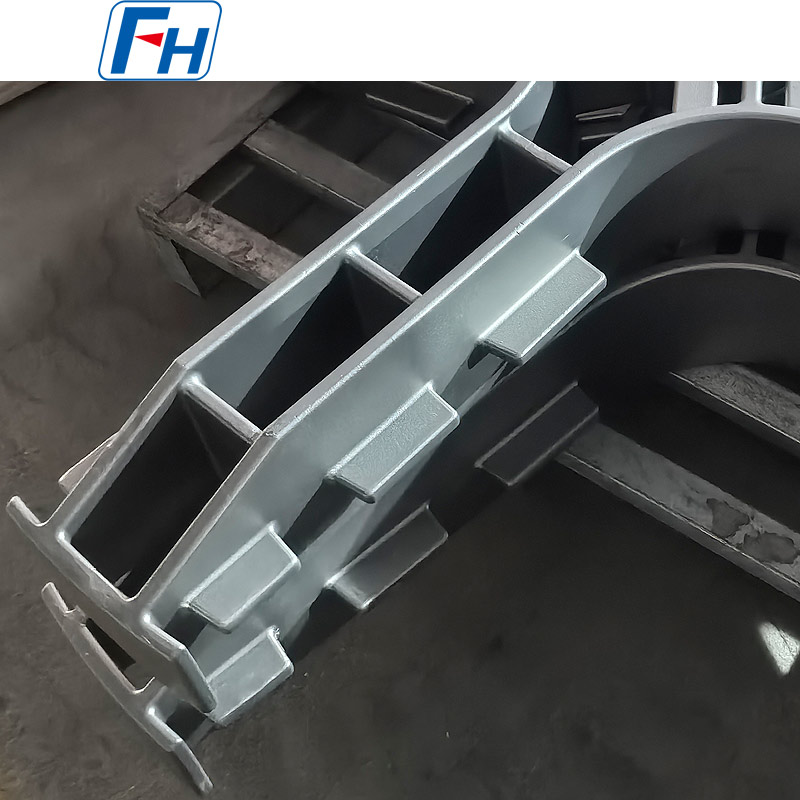

Eredeti fotók az FH® hőkezelő alaptálcákról

Rendelési folyamat

• Adja meg a kemence belső átmérőjét (vagy hosszát × szélességét) és mélységét
• Ossza meg a maximális terhelési súlyt és az üzemi hőmérsékletet
• Adja meg a légkört (levegő, karburátor, endogáz, nitrogén, ammónia)
• Az FH® anyagminőséget, rácsmintázatot, lábmagasságot és bordaelrendezést javasol
• Gyártási idő: 10-20 munkanap
• A szállítás tartalma: MTC, síksági vizsgálati jegyzőkönyv, szerelési útmutató

GYIK:

1. kérdés: Miért van szükségem speciális alaptálcára a kút típusú kemencémhez? Nem használhatok egy szokásos kosarat a kemence padlóján?
V: A kosarak közvetlenül a kemence padlójára helyezve blokkolja a gáz keringését az alsó réteg alatt, ami egyenetlen fűtést okoz. Ezenkívül minden súlyt egy kis érintkezési felületre összpontosít. Az FH® alaptálcák megemelt lábakkal rendelkeznek a gázáramlás érdekében, és megerősített bordákkal rendelkeznek a nehéz terhelés egyenletes elosztása érdekében – megakadályozva az egyenetlen felmelegedést és a tálca idő előtti meghibásodását.

2. kérdés: Milyen anyagot ajánl egy jól karburáló kemencéhez 930°C-on 1200 kg összterhelés mellett?
V: 1,4849 a mi ajánlásunk. 930°C-on a legjobb kúszási szilárdságot és karburálásgátlót kínálja nagy terhelésekhez. Várható élettartam: 400-600 ciklus. A 310S ezen a terhelésen és hőmérsékleten a határvonal lenne – 150–200 ciklus után várható megereszkedés. Életciklus-költségelemzéssel tudunk segíteni a döntésben.

3. kérdés: Hogyan tisztítsam és tartsam karban az alaptálcát?
V: 100–150 ciklusonként távolítsa el a tálcát az ütemezett leállítás során, és enyhén fújja be a gyöngyszemeket (üveggyöngyök, ≤0,3 MPa), hogy eltávolítsa a szénkormot és a meglazult vízkövet. Ellenőrizze a síkságot vízszintes felületen. Ha a megereszkedés meghaladja az 5 mm-t 1000 mm-nél, fontolja meg a cserét vagy a javítást. Ne kalapáljon vagy egyenesítse ki hővel – ez olyan feszültségpontokat eredményez, amelyek repedésekhez vezetnek.

Q4: Az én kút típusú kemencém 1400 mm átmérőjű. Készíthetsz egy darabból álló alaptálcát?
V: 1000 mm-nél nagyobb átmérőnél általában szegmentált kialakítást javasolunk (3-4 egymásba illeszkedő darab). A szegmensek könnyebben beszerelhetők a felső nyíláson keresztül anélkül, hogy a kemencébe lépnének. A hőtágulást is jobban bírják, mint egyetlen nagy darab. Igen, egy darabból is készíthetünk, ha a kemence oldalsó vagy alsó hozzáférést tesz lehetővé – kérjük, erősítse meg a hozzáférési módot.

5. kérdés: Használható ez az alaptálca kút típusú gáznitridáló kemencében?
V: Igen. Gáznitridáláshoz (500–580°C) a 310S vagy az 1.4849 típust ajánljuk. Mindkettő jobban ellenáll a nitridáló ridegségnek, mint az alacsonyabb minőségűek. Vegye figyelembe, hogy idővel minden rozsdamentes acél tálcán felületi nitridréteg alakul ki – javasolt a rendszeres tisztítás 50–80 ciklusonként. Az ionos (plazma) nitridáláshoz sima felületeket és lekerekített éleket ajánlunk az ívképződés csökkentése érdekében.

6. kérdés: Mi a garanciája, és biztosít-e anyagtanúsítványokat?
V: 12 hónap gyártási hibák ellen (hegesztési repedések, öntési hibák, anyaghibák). A normál kúszás, a felületi karburálás/nitridálás és a fokozatos megereszkedés normál kopásnak minősül – nem takarható. Minden alaptálcához anyagvizsgálati tanúsítvány (MTC) tartozik a teljes nyomon követhetőség érdekében. A hegesztési vizsgálati jegyzőkönyvek kérésre rendelkezésre állnak.
