Egyedi karburáló kemence alaptálcák olajhűtéshez | FH® ötvözet

Egyedi nagy teherbírású hőkezelő alaptálcák lengyel vásárlók számára
Ügyfél-esettanulmány | Mérnöki tervezés, gyártás és szállítás
Ügyfél helye: Lengyelország
Termék: Egyedi hőkezelő alaptálcák
Jelentkezés: Karburizálás és olajhűtés
Tervezett méretek:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


Maximális folyamat hőmérséklet: 1000°C
Olaj kioltási hőmérséklete: kb. 100°C
A kemence terhelése: Akár 2,8 tonna a kemence méretétől függően
Szolgáltatási kör: Mérnöki tervezés Gyártási Szállítás
Gyártó: Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® ötvözet)

Projekt áttekintése
Az FH® Alloy személyre szabott hőkezelő alaptálca projektet hajtott végre egy lengyelországi ügyfél számára.
A hagyományos „nyomtatásra” rendeléstől eltérően az ügyfélnek nem voltak kész tálcarajzai. Ehelyett megadták a fő kemence működési feltételeit, a töltési méreteket, a hőkezelési folyamatot és a szükséges kemenceterhelést.
Ezen műszaki inputok alapján az FH® Alloy feladata volt a tálcaszerkezetek kialakítása, a műszaki rajzok elkészítése, a késztermékek gyártása és a szállítás megszervezése.
Ehhez a projekthez két fő tálcaméretet fejlesztettek ki:

• 1400 × 1600 × 70 mm

• 1400 × 2200 × 70 mm


A tálcákat igényes, akár 1000°C-os karburálási folyamatra tervezték, majd körülbelül 100°C-os oltóolajba merítik.

Ügyfél működési feltételei
A vásárló az FH® Alloy-t a következő alkalmazási adatokkal szállította.

Ügyfél kihívás: nincs kész rajz
Ennek a projektnek az egyik legfontosabb jellemzője az volt, hogy a lengyel megrendelő nem nyújtott be meglévő gyártási rajzot.

A megrendelő elsősorban a következőket szállította:

• a kemence betöltési méretei,

• karburálási hőmérséklet,

• kioltási feltételek,

• várható kemenceterhelés,

• szükséges tálcaméretek,

• és az eltávolítható oszlopokra vonatkozó funkcionális követelmények.


Az FH® Alloy-nak ezért ezeket a működési paramétereket praktikus és legyártható tálcaszerkezetté kellett átalakítania.
Ehhez az egyszerű méretmásolás helyett mérnöki értékelésre volt szükség.

Mérnöki kihívás: nagy méretű, nagy terhelésű termikus kerékpározás
A tálcák viszonylag nagyok voltak, különösen az 1400 × 2200 × 70 mm-es változat.
A nagy terhelés mellett, magas hőmérsékleten működő nagy kemencetálcák számos műszaki kockázattal szembesülnek.

Magas hőmérsékletű deformáció
Az 1000°C-hoz közelítő karburálási hőmérsékleten a hőálló ötvözetek mechanikai szilárdsága csökken a szobahőmérséklethez képest.
Ha a tartószerkezet nincs megfelelően kialakítva, a tálca a következőket tapasztalhatja:

• megereszkedett,

• csavarás,

• helyi deformáció,

• vagy állandó mérettorzulás.


Egy 1400 × 2200 mm-es tálca esetében ez különösen fontossá válik.

Nehéz kemence terhelés
Az ügyfél üzemeltetési információi szerint a kemence terhelési feltételei elérhetik:

• 2,8 tonna a 2200 × 1400 mm-es kemencekonfigurációhoz

• körülbelül 2 tonna az 1600 × 1400 mm-es konfigurációhoz


Az ügyfél azt is jelezte, hogy a tálcás töltési követelmény közel lehet a kemence általános terhelési állapotához bizonyos alkalmazásokban.
Ehhez a tálca kialakítására volt szükség, hogy hatékony terheléselosztást biztosítson nagy felületen.

Gyors hőmérsékletváltozás az olajhűtés során
A hőkezelési ciklus a következőket tartalmazza:
Karburálás 1000°C-ig → Olajhűtés kb. 100°C-on
Ez jelentős hőmérséklet-különbséget jelent.
Az ilyen ciklusoknak való ismételt expozíció a következőket eredményezheti:

• hőfeszültség,

• termikus fáradtság,

• torzítás,

• stresszkoncentráció az ízületek körül,

• és fokozatos szerkezeti degradáció.


A tálca szerkezetének ezért figyelembe kellett vennie a statikus terhelést és az ismételt hőciklust.

FH® ötvözetmérnöki tervezés
Az FH® Alloy két személyre szabott tálcaszerkezetet fejlesztett ki az ügyfél kemenceméretei és terhelési viszonyai alapján.

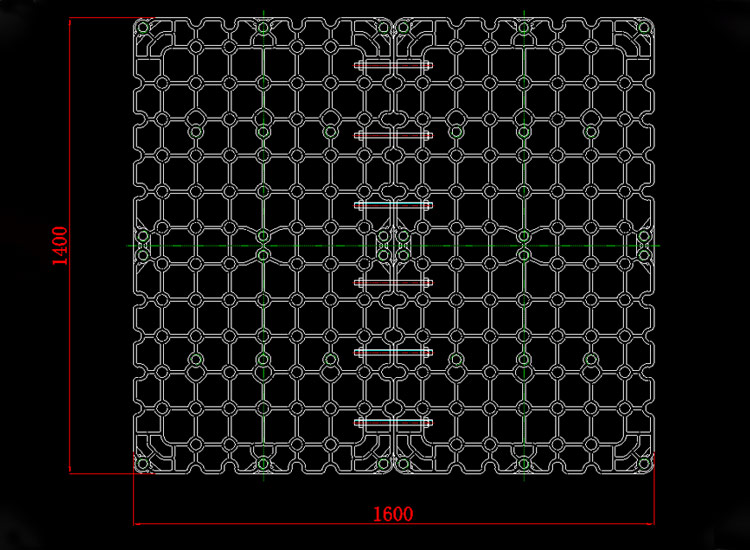

1400 × 1600 × 70 mm-es alaptálca
Az első tálcát a következő méretekkel tervezték:
1400 × 1600 × 70 mm
A szerkezet ismételt rácsos teherhordó elrendezést használ a terhelés elosztására a tálca felületén.
A kialakítás stratégiailag elhelyezett csatlakozási és támasztópozíciókat is tartalmaz, így a tálca szükség esetén együtt tud működni eltávolítható függőleges oszlopokkal.
A legfontosabb tervezési célok a következők voltak:

• magas hőmérsékletű merevség,

• terheléselosztás,

• csökkentett támaszték nélküli fesztáv,

• kompatibilitás eltávolítható oszlopokkal,

• és praktikus kemencetöltés.

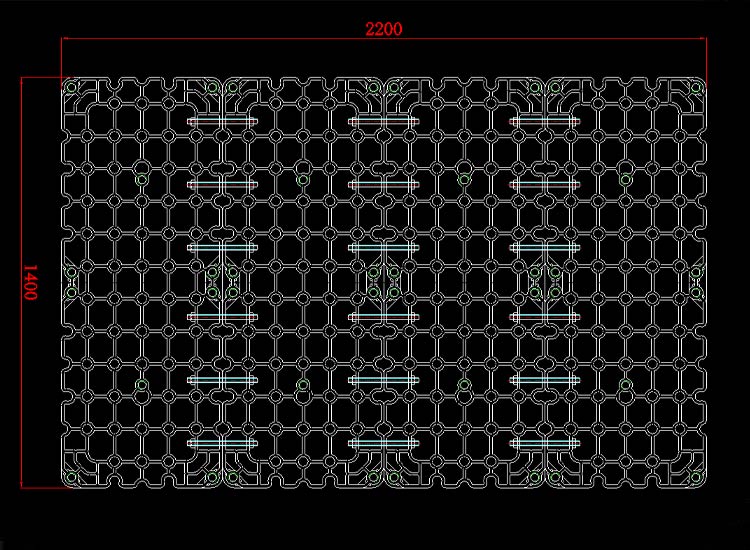

1400 × 2200 × 70 mm-es alaptálca
A második terv egy nagyobb tálca volt:
1400 × 2200 × 70 mm
A megnövekedett hossz miatt a szerkezeti ellenőrzés még fontosabbá vált.
A végső rajz több szerkezeti szakaszt és erősítő csatlakozásokat tartalmazott a stabilitás megőrzése érdekében a nagyobb munkaterületen.
A 2200 mm-es változatot körülbelül 2,8 tonnás teherbírású kemencekörülményekre fejlesztették ki.
A mérnöki fókusz a következőket foglalta magában:

• hosszú fesztávú deformáció szabályozása,

• a teherátvitel javítása,

• a feszültség elosztása a szerkezetben,

• valamint a praktikus kezelés és összeszerelés fenntartása.


Rács típusú szerkezeti tervezés
Mindkét tálcakoncepció nyitott rácsszerkezetet használ.
Ez a fajta szerkezet számos előnnyel jár a hőkezelési alkalmazásokban.
Továbbfejlesztett terheléselosztás
Az összekapcsolt támasztóbordák segítik a terhelések átvitelét több szerkezeti pályán keresztül, ahelyett, hogy a feszültséget kis számú elemre koncentrálnák.
Csökkentett önsúly
A nyitott szerkezet magas szerkezeti hatékonyságot biztosít anélkül, hogy az egész tálcát szükségtelenül szilárd és nehéz lenne.
Jobb folyamatcirkuláció
A nyitott geometria lehetővé teszi, hogy a kemence légköre és az oltóközeg hatékonyabban mozogjon a tálcán.
Hőtágulási menedzsment
A megfelelően megtervezett rácsszerkezet segíthet alkalmazkodni a hőtáguláshoz az ismételt fűtési és hűtési ciklusok során.

Kivehető oszlop kialakítás
Az ügyfél kifejezetten kérte:

• Könnyen eltávolítható oszlopok a terheléstől függően.


Az FH® Alloy ezért beépítette az oszlop rögzítési pozícióit a tálca kialakításába.
Ez lehetővé teszi az ügyfél számára, hogy a lámpatestet a különböző terhelési követelményeknek megfelelően konfigurálja.
Ha további függőleges alátámasztásra van szükség, az oszlopok a kijelölt helyekre telepíthetők.
Ha a termelési beállítás nem igényli őket, az oszlopok eltávolíthatók.
Ez nagyobb rugalmasságot biztosít a teljesen rögzített szerkezethez képest.

Tervezés a kemence tényleges terhelésén alapul
Ebben a projektben a fő szempont az volt, hogy a különböző méretű kemencék eltérő terhelési kapacitással rendelkezzenek.
Például:
2200 × 1400 kemence
A kemence hozzávetőleges terhelése:
2,8 tonna
1600 × 1400 kemence
A kemence hozzávetőleges terhelése:
2 tonna
Ahelyett, hogy pontosan ugyanazt a szerkezetet használta volna minden kemencemérethez, az FH® Alloy a következő összefüggéseket értékelte:
Tálca méretű kemence terhelés támogatási helyzete magas hőmérsékletű körülmények között
és ennek megfelelően alakította ki a terveket.

A működési paraméterektől a végleges tervezési rajzokig
Ez a projekt egy teljes mérnöki folyamatot követett.
Vevői kemence információk
↓
A hőkezelési folyamat áttekintése
↓
Betöltési követelményelemzés
↓
Strukturális koncepció kidolgozása
↓
Kivehető oszloppozícionálás
↓
Mérnöki rajz
↓
Gyártás
↓
Ellenőrzés
↓
Szállítás
Az ügyfél a kész rajzok helyett a kemence körülményeit adta meg, és az FH® Alloy ezeket a követelményeket két gyártásra kész alaptálca kialakításra alakította át.

Projekt specifikációk

Miért különbözik ez a projekt a nyomtatásra gyártástól?
Sok hőkezelő berendezési projekt a teljes ügyfélrajzzal kezdődik.
Ez a projekt nem.
A lengyel ügyfél szolgáltatta a folyamatra és a kemencére vonatkozó információkat, míg az FH® Alloy vállalta a felelősséget ezen követelmények működőképes mérnöki megoldássá alakításáért.
A projekt tehát bemutatja az FH® Alloy képességeit:

• alkalmazáselemzés,

• strukturális fejlesztés,

• nagy méretű tálca kialakítás,

• nagy terhelésű szerelvénymérnökség,

• kivehető tartó kialakítás,

• rajz előkészítés,

• gyártás,

• és a végső szállítás.


Ez a képesség különösen értékes azoknak az ügyfeleknek, akik ismerik kemence körülményeiket, de még nem rendelkeznek végleges rögzítési rajzzal.

Egyedi hőkezelő tálca az FH® Alloy által
Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH® ötvözet) designs and manufactures customized heat treatment tooling for demanding industrial furnace applications.
Termékpalettánk a következőket tartalmazza:

• Hőkezelő alaptálcák

• Karburáló kemencetálcák

• Olajoltó szerelvények

• Hőkezelő kosarak

• Kemence szerelvények

• Folyamatos kemenceszerszámozás

• Vákuumos kemence szerelvények

• Pit kemence szerelvények

• Egyedi hőálló ötvözet alkatrészek


Az ügyfelek teljes rajzokat vagy alapvető műszaki információkat nyújthatnak, például:
Kemence mérete Hőmérséklet Terhelés Hőkezelési folyamat Hűtési módszer Munkadarab információ
Az FH® Alloy ezután támogatni tudja a projektet a mérnöki tervezéstől a gyártásig.

Egyedi, nagy teherbírású kemencetálcára van szüksége?
Ha a meglévő kemencetálcája deformálódik magas hőmérséklet vagy nagy terhelés hatására, vagy ha vannak kemence paraméterei, de nincs kész rögzítési rajza, az FH® Alloy segíthet személyre szabott megoldás kidolgozásában.
Mérnöki értékeléshez kérjük, adja meg:

• kemence típusa,

• a kemence betöltési méretei,

• maximális üzemi hőmérséklet,

• hőkezelési folyamat,

• oltási módszer,

• kemenceterhelés,

• munkadarab súlya,

• szükséges tálcaméretek,

• oszlopra vagy halmozásra vonatkozó követelmények,

• és a meglévő berendezési fotók, ha rendelkezésre állnak.


Az FH® Alloy támogatja az egyedi kemenceszerszámokat a mérnöki tervezéstől a kész gyártásig és szállításig.
