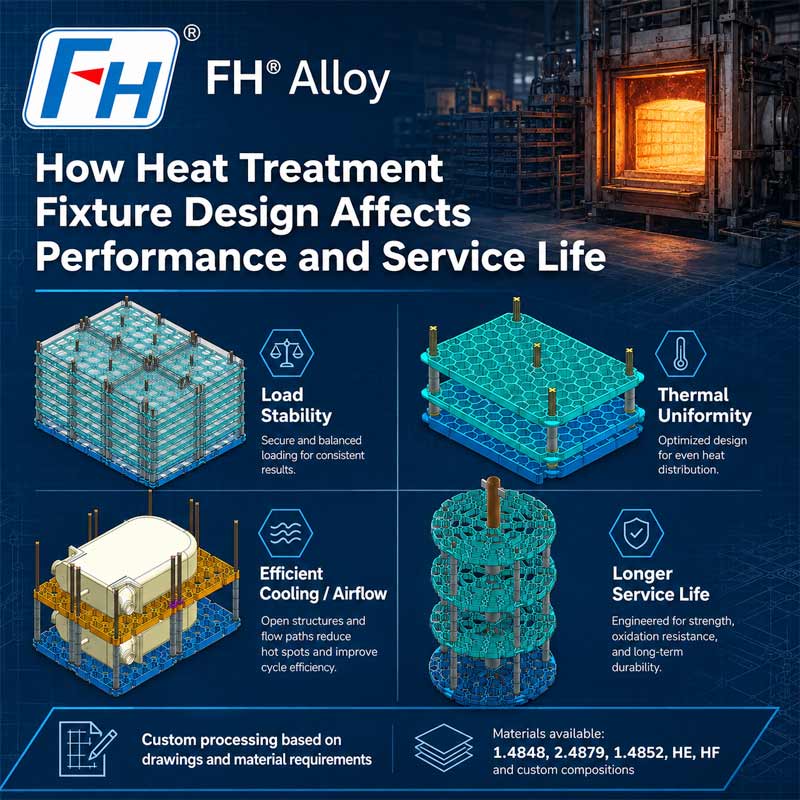

Hogyan befolyásolja a hőkezelő berendezés kialakítása a teljesítményt és az élettartamot

A gyártás során fontos a megfelelő anyag kiválasztása hőkezelő szerelvények , de az anyagminőség önmagában nem határozza meg, hogy egy lámpatest meddig bírja.
Két, ugyanabból az ötvözetből készült rögzítőelem nagyon eltérően működhet, ha:

• Szerkezeti geometria

• Terheléselosztás

• Támogatási pontok

• Hőtágulási ráhagyás

• Metszet vastagsága

• Hegesztési elrendezés

• Feltöltés módja


különböznek.
Magasabb hőmérsékleten a kemence szerelvényeinek mechanikai terhelést kell viselniük, miközben ismételten tágulnak, összehúzódnak, melegítenek és hűlnek.
Emiatt a jó hőkezelési berendezés kialakításának egyensúlyban kell lennie a szerkezeti szilárdsággal, a magas hőmérsékleti stabilitással, a kemence hatékonyságával, a kezelési követelményekkel és az élettartammal.
Az FH® Alloy személyre szabott hőkezelő kosarakat, tálcákat, állványokat és kemence szerelvényeket gyárt az ügyfél rajzai és a kemence tényleges működési feltételei szerint.

Miért fontos a lámpatest tervezése magas hőmérsékleten?
Szobahőmérsékleten a szerelvény merevnek és mechanikailag erősnek tűnhet.
Az ipari kemence belsejében azonban megváltozik a helyzet.
A magas hőmérséklet csökkentheti az anyag szilárdságát és növelheti a következők kockázatát:

• Kúszó deformáció

• Megereszkedett

• Elvetemült

• Termikus fáradtság

• Repedés

• A méretpontosság elvesztése


Az első néhány kemenceciklus során jól teljesítő kialakítás többszöri használat után fokozatosan elveszítheti alakját.
Ez az oka annak, hogy a mérnököknek a berendezés teljesítményét a tényleges üzemi hőmérsékleten kell értékelniük, nem pedig csak szobahőmérsékletű terhelési feltételek mellett.

1. A terheléselosztás a lámpatestek tervezésének alapja
Az egyik legfontosabb tervezési szempont az, hogy a munkadarab terhelése hogyan kerül átadásra a szerelvényen keresztül.
A rossz terheléseloszlás csak néhány területen okozhat koncentrált feszültséget.
A tipikus következmények a következők:

• Helyi hajlítás

• Repedt sarkok

• Megereszkedett cross members

• Deformáció a támaszpontok körül


A jobb kialakítás elosztja a teljes terhelést több szerkezeti elem között.
Például ahelyett, hogy egy nehéz alkatrészt egyetlen keskeny gerendára tennénk, a szerelvény több megerősített támaszt is használhat a terhelés egyenletesebb elosztására.
A tervezőknek figyelembe kell venniük:

• Minden munkadarab súlya

• A tétel teljes tömege

• Szerelvény önsúly

• A súlypont elhelyezkedése

• Távolság a támaszpontok között


A terhelés helyes elosztása jelentősen csökkentheti a hosszú távú magas hőmérsékletű deformációt.

2. A támasztópont helyzete befolyásolhatja a munkadarab deformációját
A lámpatest kialakítása nem csak magát a lámpatestet érinti.
Befolyásolhatja a munkadarab méretstabilitását is.
Ha a támasztópontok helytelenül vannak elhelyezve, az alkatrész deformálódhat melegítés közben, mert a saját súlya nincs megfelelően megtámasztva.

A precíziós alkatrészek esetében a támogatási elrendezésnek figyelembe kell vennie:

• Alkatrész geometriája

• Kritikus méretterületek

• Vékony vagy nem támogatott szakaszok

• Súlypont

• Hőtágulási irány


Több támogatási pont hozzáadása nem mindig jobb.
A túl sok merev érintkezési pont korlátozhatja a hőtágulást és további feszültséget okozhat.
A cél a stabil, de ellenőrzött támogatás biztosítása.

3. A hőtágulást be kell építeni a tervezésbe
Minden fém lámpatest melegítéskor kitágul, lehűléskor pedig összehúzódik.
Ha ezt a mozgást figyelmen kívül hagyjuk, az ismételt hőciklus belső feszültséget okozhat.
A gyakori problémák a következők:

• Torz keretek

• Repedt hegesztési varratok

• Hajlított rögzítőcsapok

• Rosszul igazított halmozási pontok


A jó magas hőmérsékletű lámpatest kialakítás a következőket tartalmazhatja:

• Tágulási hézagok

• Csúszó támogatási funkciók

• Rugalmas csatlakozások

• Csökkentett kényszer a nem kritikus területeken


A pontos megoldás a szerelvény geometriájától és a kemence folyamatától függ.
A hőtágulási ráhagyás különösen fontos a nagy lámpatestek és a hosszú szerkezeti elemek esetében.

4. A metszet geometriája befolyásolja a magas hőmérsékletű szilárdságot
A vastagság növelése javíthatja a merevséget, de minden alkatrész nehezebbé tétele nem feltétlenül a legjobb megoldás.
A nehéz szerelvények hátrányokat is okoznak:

• Magasabb anyagköltség

• Nagyobb termikus tömeg

• Több energia szükséges a fűtéshez

• Csökkentett kemence hasznos terhelése


A vastagság egyszerű növelése helyett a mérnökök a szerkezeti geometriával javíthatják a szilárdságot.
Példák:

• Megerősítő bordák

• Kereszt merevítők

• Doboz típusú szerkezetek

• Stratégiai támogatási helyek

• Optimalizált rácsminták


A jó tervezés célja a szükséges szilárdság elérése a minimális gyakorlati rögzítési tömeggel.

5. A nyitott terület befolyásolja a fűtési hatékonyságot
A hőkezelő szerelvényeknek meg kell támasztani az alkatrészeket anélkül, hogy szükségtelenül akadályoznák a hőátadást.
A sűrű szerkezetek csökkenthetik a munkadarab közvetlen kitettségét:

• Sugárzó hő

• A kemence légköre

• Hűtő áramlás


Emiatt sok kosár, tálca és rács nyitott szerkezetet használ.
Az előnyök a következők lehetnek:

• Jobb hőmérsékleti egyenletesség

• Gyorsabb fűtési reakció

• Javított gázkeringés

• Csökkentett rögzítősúly


A nyitott terület túlzott növelése azonban gyengítheti a lámpatestet.
A tervezés ezért megköveteli az egyensúlyt a következők között:
hőátadási hatékonyság és mechanikai szilárdság

6. A kosár kialakításához több, mint erős keretre van szükség
A hőkezelő kosarakat általában kötegelt feldolgozáshoz használják.
Tervezésüknél figyelembe kell venni mind a lámpatestet, mind a benne betöltött alkatrészeket.
Fontos tényezők a következők:

• Kosár méretei

• Alsó szerkezet

• Oldalfal magasság

• Megerősített helyzet

• Emelő módszer

• Halmozási lehetőség

• Maximális terhelés


Nagy terhelés esetén a kosár alja gyakran az egyik legkritikusabb terület.
Az elégtelen megerősítés a kosár alapja megereszkedését okozhatja, még akkor is, ha a külső keret sértetlen marad.

7. A tálca lapossága és a megerősítés szorosan összefügg
A hőkezelő tálcákat gyakran olyan alkalmazásokhoz választják ki, amelyek szabályozott alkatrész-pozicionálást igényelnek.
A tálca deformációja a következőket okozhatja:

• Egyenetlen munkadarab alátámasztás

• Helytelen halmozás

• Méretváltoztatás

• Problémák kezelése


A tálca kialakítása ezért a következőket használhatja:

• Megerősítő bordák

• Rácsszerkezetek

• Támaszláb

• Megnövelt szelvénymélység


A megerősítési mintának meg kell felelnie a tényleges rakodási területnek, nem véletlenszerűen kell hozzáadni.

8. Az állvány kialakításánál figyelembe kell venni a függőleges stabilitást
A hőkezelő állványok gyakran több szinten is tartalmaznak alkatrészeket.
Az egyszerű tálcákhoz képest az állványok további tervezési kihívásokat jelentenek.
Ezek a következők:

• Magasabb súlypont

• Függőleges hőtágulás

• Oldalsó terhelés

• Egyenetlen alkatrészeloszlás

• Szerkezeti stabilitás kezelés közben


Magas állványok esetén a mérnököknek különös figyelmet kell fordítaniuk a következőkre:

• Alap stabilitás

• Oszlop erőssége

• Keresztmerevítés

• Szinttávolság

• Terhelési szimmetria


Az instabil állvány a kemence teljesítményét és kezelését egyaránt veszélyeztetheti.

9. Az öntött és gyártott lámpatestek eltérő tervezési gondolkodást igényelnek
A hőkezelő szerelvények előállíthatók öntéssel, gyártással vagy a kettő kombinációjával.

Öntött lámpatest tervezés
Az öntés alkalmas lehet:

• Összetett rácsszerkezetek

• Integrált megerősítés

• Ismétlődő gyártás

• Vastag, magas hőmérsékletű szerkezeti szakaszok


Az öntvény kialakításánál gondosan figyelembe kell venni a szakaszok átmeneteit, hogy elkerüljük a szükségtelen tömeg- és feszültségkoncentrációt.

Készített lámpatest tervezés
A kész lámpatestek általában a következőket használják:

• Tányér

• Bár

• Tube

• Rod

• Hegesztett szerelvények


A tervezés során figyelmet kell fordítani:

• Hegesztés helye

• Közös geometria

• Torzulás a gyártás során

• Magas hőmérsékletű kifáradás a hegesztési varratok körül


Egyik módszer sem automatikusan jobb. A megfelelő eljárás szerkezetétől, mennyiségétől, anyagától és a szolgáltatási feltételektől függ.

10. A hegesztés helye befolyásolhatja a szerelvény élettartamát
A gyártott hőkezelő szerelvényekben a hegesztési kötések gyakran kritikus területek.
Az ismételt hőciklus feszültséget okozhat a hegesztett csatlakozások körül.
A lehetséges problémák a következők:

• Hegesztési repedés

• A hő által érintett zóna károsodása

• Lokális torzítás

• Maradék stressz


A szerelvények kialakításánál ezért lehetőleg kerülni kell a szükségtelen hegesztési varratok közvetlenül a legnagyobb igénybevételnek kitett helyekre történő elhelyezését.
A jó hézagkialakítás, a megfelelő töltőanyag, a megfelelő hegesztési eljárások és a méretszabályozás mind hozzájárulnak a rögzítés megbízhatóságához.

11. Az egymásra rakható lámpatestek stabil helymeghatározást igényelnek
Az egymásra rakható kosarak és tálcák jelentősen javíthatják a kemence kihasználtságát.
A rossz halmozási tervezés azonban a következőket eredményezheti:

• Instabil töltés

• Eltérés

• Egyenetlen terhelésátvitel

• Helyi deformáció


A halmozási pontoknak kiszámítható terhelésátvitelt kell biztosítaniuk egyik rögzítési rétegről a másikra.
A tervezőknek figyelembe kell venniük:

• Függőleges igazítás

• Geometria helymeghatározása

• Kapcsolati terület

• Hőtágulás

• Betöltési tűrés


Ez egyre fontosabbá válik, ha több rögzítési réteget egymásra raknak.

12. A tervezés során figyelembe kell venni a kezelési módot
A rögzítőelemet nem csak a kemence belsejében használják.
Ennek is túl kell élnie:

• Betöltés

• Közlekedés

• Emelés

• Kirakodás

• Ismételt műhelykezelés


Ezért a lámpatest kialakításának tartalmaznia kell:

• Daru emelési pontok

• Villa zsebek

• Fogantyúk

• Emelés beams

• Automatikus kezelőfelületek


Ezeknek a tulajdonságoknak elég erősnek kell lenniük a teljes terhelt tömeghez.
A rossz kezelési kialakítás lerövidítheti a szerelvény élettartamát még akkor is, ha a kemence körülményei jól szabályozottak.

Különféle kemencetípusok lámpatest-tervezési követelményei
Különböző kemencerendszerek eltérő rögzítési szerkezeteket igényelnek.

Vákuumkemencék
Vákuumos kemence szerelvények gyakran hangsúlyozzák:

• Méretstabilitás

• Alacsony szerelvénytömeg

• Sugárzó hőátadás

• Tiszta konstrukció

• Ellenőrzött támogatás


Gödörkemencék
Gödör kemence szerelvényei általában megkövetelik:

• Függőleges terhelési stabilitás

• Megbízható emelési pontok

• Hosszú szerkezeti elemek

• Ellenőrzött terheléselosztás


Hengeres kandallókemencék
A görgőkkel működő szerelvényeknél figyelembe kell venni:

• Alsó laposság

• Támasztávolság

• Görgő érintkező

• Dinamikus stabilitás


Karburáló kemencék
A tervezésnek figyelembe kell vennie mindkettőt:

• Magas hőmérsékletű mechanikai terhelés

• Agresszív folyamat légkör


Ugyanaz a szerkezeti kialakítás nem másolható egyszerűen minden kemencetípusra.

Gyakori tervezési problémák, amelyek csökkentik a szerelvény élettartamát
Egy hőkezelő berendezés idő előtt meghibásodhat számos tervezési probléma miatt.

Tipikus példák a következők:
Túl nagy távolság a tartók között
A hosszú, nem alátámasztott részek hőmérséklet hatására megereszkedhetnek.
Egyenetlen terhelés
A koncentrált súly helyi deformációt okozhat.
Túl merev felépítés
Az elégtelen tágulási ráhagyás növelheti a hőfeszültséget.
A berendezés túlzott súlya
A nehéz szerkezetek növelik a termikus tömeget anélkül, hogy szükségszerűen javítanák a teljesítményt.
Gyenge halmozási területek
A rossz érintkezési geometria helyi deformációt okozhat.
A hegesztés helytelen elhelyezése
A nagy igénybevételnek kitett hegesztett területeken repedések keletkezhetnek az ismételt hőciklus során.

Hogyan hosszabbíthatja meg a jó tervezés a szerelvény élettartamát
A hosszabb élettartam általában a fejlesztések kombinációja, nem pedig egyetlen változtatás eredménye.
A jobb lámpatest kialakítás a következőket tartalmazhatja:

• Kiegyensúlyozottabb terhelési utak

• Megfelelő megerősítés

• Javított hőtágulási ráhagyás

• Csökkentett stresszkoncentráció

• Megfelelő anyagvastagság

• Optimalizált nyitott terület

• Megbízható kezelőszerkezetek


Ha ezeket a tervezési tényezőket a megfelelő hőálló anyaggal kombináljuk, a lámpatest teljesítménye jelentősen javítható.

Egyedi hőkezelő berendezés tervezése előtt szükséges információk
A lámpatest fejlesztése előtt a gyártónak meg kell értenie a valós működési feltételeket.
A hasznos információk közé tartozik:

A teljes információ megadása segít elkerülni, hogy egyszerűen reprodukálják egy meglévő lámpatest gyengeségeit.

Egyedi hőkezelő berendezés, az FH® Alloy által
Az FH Alloy személyre szabott hőkezelő szerelvényeket gyárt ipari kemencékhez.
Az elérhető termékek közé tartozik:

• Hőkezelő kosarak

• Kemencetálcák

• Hőkezelő állványok

• Egymásra rakható lámpatestek

• Vákuumos kemence szerelvények

• Gödör kemence szerelvényei

• Egyedi tartószerkezetek


Az ügyfelek biztosíthatják:

• Rajzok

• Meglévő szerelvényminták

• A kemence méretei

• Munkadarab információk

• Betöltés requirements


Csereprojekteknél a meglévő deformációs vagy tönkremeneteli területek fényképei is segíthetnek a lehetséges tervezési fejlesztések értékelésében.

GYIK
1. kérdés: Miért deformálódnak a hőkezelési szerelvények még akkor is, ha az anyag megfelelő?
Az anyag csak egy tényező. A túlzott terhelés, a hosszú támaszték nélküli fesztávok, a rossz terheléseloszlás, az elégtelen kúszási ellenállás és a hőtágulási korlátok szintén deformációt okozhatnak.

2. kérdés: Mindig tovább tart a nehezebb lámpatest?
Nem. A súly növelése javíthatja a merevséget bizonyos területeken, de a túlzott tömeg növeli a hőterhelést, és nem oldja meg automatikusan a stressz- vagy kúszási problémákat.

Q3: Hogyan csökkenthető a hőkezelő kosár deformációja?
A lehetséges fejlesztések közé tartozik a támasztávolság, a megerősítés, a terheléselosztás, az anyagválasztás és a maximális terhelési határértékek optimalizálása.

4. kérdés: Meg kell változtatni a lámpatest kialakítását a különböző kemencetípusoknál?
Igen. A vákuum-, gödör-, görgős-, karburáló- és szakaszos kemencéknek eltérő termikus, légköri, terhelési és kezelési követelményei vannak.

5. kérdés: Optimalizálható egy meglévő lámpatest kialakítás?
Igen. A meglévő rajzok, szervizfeltételek, hibafotók, töltési adatok és anyaginformációk áttekinthetők a lehetséges szerkezeti fejlesztések azonosítása érdekében.

Következtetés
A hőkezelő berendezés élettartama sokkal többtől függ, mint az ötvözet minőségétől.
A megbízható tervezésnél figyelembe kell venni:

• Terheléselosztás

• Támogató pozíció

• Hőtágulás

• Szerkezeti geometria

• Hőátadás

• A szerelvény súlya

• Kezelés

• A kemence állapota


A legjobb eredményt a megfelelő anyagválasztás és az alkalmazás-specifikus szerkezeti tervezés kombinálja.
Az FH® Alloy személyre szabott hőkezelő berendezés tervezést és gyártást biztosít ipari kemencékhez az ügyfél rajzai és a tényleges működési követelmények alapján.
Új szerelvény vagy csereprojekt esetén adja meg a kemence típusát, az üzemi hőmérsékletet, a munkadarab méreteit, a teljes terhelést, a készülék méretét, a légkört és a meglévő rajzot a műszaki értékeléshez.
