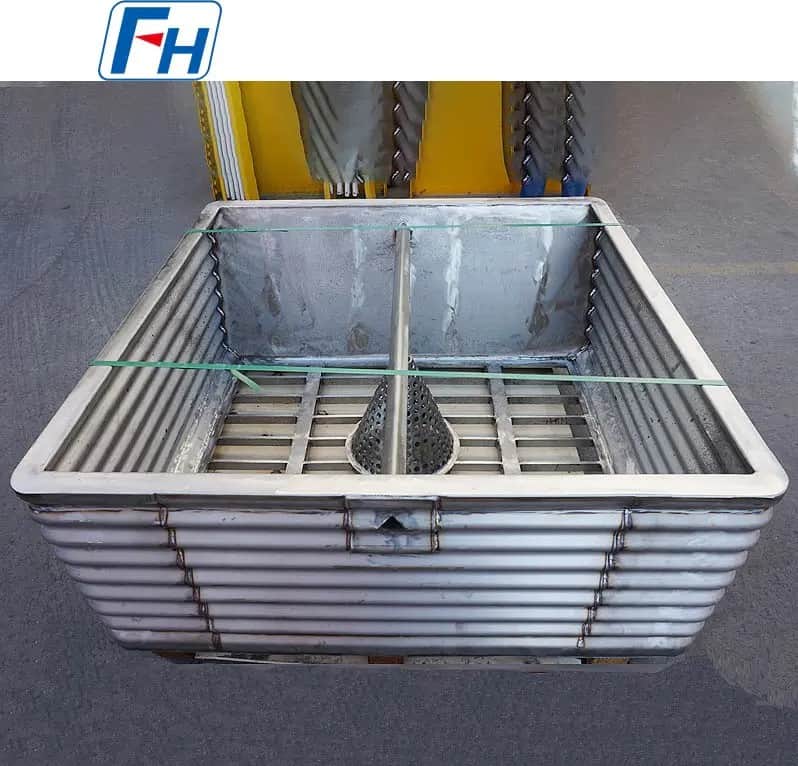

Öntött vagy kovácsolt/dróthálós kosarat választások?

Ha a kemencéje 950 °C felett működik, nehéz vagy szabálytalan terhelést hordoz, vagy folyamatos ciklusban működik, gyakori hősokkkal, öntött hőkezelő kosár szinte mindig a jobb választás. Ha a folyamat mérsékelt hőmérsékleten fut, gyors levegő- vagy gázáramlásra van szüksége a kis alkatrészek körül, vagy a kosár súlyát csökkenteni kell az energiatakarékosság érdekében, kovácsolt vagy drótháló kosár általában jobban szolgálja Önt, és előre kevesebbe kerül. A helyes válaszo inkább a preferenciákon múlik, sokkal inkább a rakmány tömegén, a kemence típusán és azon, hogy a kosárnak hány hőciklust kell túlélnie.

Gyors összehasonlítás: öntött kosár vs dróthálós kosár

Két kosártípust hasznos kamrás, gödör, toló, vákuum és görgős kandallókemencékben, de eltérő módon épülnek fel, és eltérő módon viselkednek ismételt fűtés és hűtés hatására. Az alábbi táblázat összefoglalja azokat a gyakorlati különbségeket, amelyek a legfontosabbak a kosár meghatározásakor.

Miért bírják jobban az öntött kosarak a nehéz és magas hőmérsékletű terheléseket?

Az öntött kosarat befektetett öntéssel vagy centrifugálöntéssel állítják elő, amely lehetővé teszi, hogy a belső tartóbordákat, sarokkötéseket és teherhordó szakaszokat egyetlen folytonos szerkezetként alakítsák ki, nem pedig külön hegesztett darabokból összerakva. Ez azért fontos, mert a hegesztett kötések általában az első meghibásodási pontok a kemence szerelvényében. Ismételt 1000 °C felütés és gyors hűtés hatására a hegesztett kötés koncentrált hőfeszültséget tapasztal a hegesztési vonalon, míg az öntött szerkezet ezt a feszültséget elosztja egy simán átmenő keresztmetszetben.

Gyakorlatilag egy hőálló ötvözetből, például az 1.4849-ből vagy a 2.4879-ből készült öntött kosár jellemzően több száz kilogramm egyenlőtlenül elosztott alkatrészeket képes elviselni helyi megereszkedés nélkül, ami gyakori, ha a fogaskerek nyersdarabjait, tengelyeit vagy kovácsolt alkatrészeket a különböző középpontból. A centrifugális öntés különösen hatékony sűrű, finomszemcsés falszakaszok gyártására, amelyek ellenállnak a tartósan magas hőmérsékleten bekövetkező deformációnak, így ez egy előnyben részesített út folyamatos görgős kandallókban vagy tolókemencékben használt kosarak számára, ahol a berendezés szinte soha nem hűl ki teljesen a ciklusok között.

Olyan helyzetek, amikor az öntött kosár a megfelelő hívás

• A kemence üzemi hőmérséklete folyamatosan 950°C és 1150°C között van
• A kosaran tömegeként nagyobbként a 150-300 kg-ot
• Az alkatrészek szabálytalan alakúak és koncentrált pontterhelést hoznak létre
• A vonal teljesen fut, minimális lehűléssel a töltések között
• A kosár élettartamát hónapok helyett években mérik, és a csere leállási ideje költséges

Miért nyernek a drótháló és a kovácsolt kosarak a súlyon és a légáramláson?

A dróthálót és a kovácsolt kosarakat formázott acélrúdból vagy huzalból készítik, amelyet rácsba vagy kosárfonású szerkezetbe hegesztenek. Mivel a falszakaszok vékonyak és nyitottak, ezek a kosarak sokkal kisebb hőtömeget hordoznak, mint az azonos méretű öntvények. Ez a különbség nem triviális: a gázkarburáló vagy vákuumforrasztó kemencékben minden kilogramm rögzítőtömeget a munkadarabokkal együtt fel kell melegíteni és le kell hűteni, és egy könnyebb kosár mérhetően csökkentheti a ciklusidőt és a kapcsolódó energiaköltséget.

A nyitott hálós szerkezet azt is lehetővé teszi, hogy védő vagy vákuum atmoszféra egyenletesebben érje el a munkadarab felületét, ezért a hálósziták a vákuumforrasztást és az alacsony nyomású karburáló kemencék alapfelszereltségét. Kisméretű rögzítőelemek, csapágyalkatrészek vagy vékonyfalú alkatrészek esetében, amelyek nem generálnak nagy pontterhelést, a hegesztett hálókosár általában könnyebb a darukon, könnyebben rakható be robotkarral, és olcsóbb a csere, ha végül elhasználódik.

Olyan helyzetek, amikor a dróthálós kosárnak több értelme van

• Az alkatrészek kicsik, könnyűek és egyenletesen oszlanak el a kosár padlóján
• Gyors gáz- vagy olajbehatolás szükséges, például karburálásnál vagy vákuumforrnál
• Normál a kemence hőmérséklete közben 950°C alatt marad
• A költségvetés az előzetes költséget részesíti előnyben, gyakoribb cserével
• A hegesztéssel végzett helyszíni javítás előnyösebb, mint a csereöntvény megvárása

Kiemelt hőkezelési kosár választék

A fenti összehasonlítás könnyebben alkalmazható, ha látja, hogyan épül fel ezek a szerkezetek. Az alábbi válogatás mind az öntött, mind a hegesztett hálókosár-konstrukciókat mutatja, amit vákuumban, görgős kandallóban és többcélú kemencében használnak.

Hőkezelés Kosár Termékválaszték

Az egymásra rakható vákuumkemence kosaraktól a hegesztett hálószitákig és a kombinált töltőkosarakig minden kialakítás egy adott kemencetípushoz, terhelési profilhoz és hőmérséklet-tartományhoz terveztek.

Egymásra rakható hőkezelő kosár Öntött kosár Fém hálós képernyő Drótháló 310S hegesztett töltőkosár Hegesztett kosár Sokoldalú hálós kosár Drótháló Kombinált töltőkosár Öntött hegesztett

Hogyan illeszkedik a kosár a kemencetöltő rendszer többi részéhez

Egy kosár ritkán működik egyedül. Hőkezelő alaptálcán ül, hőkezelő szerelvény segítségével helyezik el, és gyakran kemencegörgőkön vagy az öntött hevederes kemencékhez tervezett kandallóhengeren halad át a kemencén. Az öntvény és a hálós konstrukció értékelésénél hasznos, ha a teljes rakodórendszert nézzük, nem pedig a kosarat személyesen.

• Alaptálcák és szerelvények: A hőkezelő alaptálcák és a hegesztett hőkezelő szerelvények gyakran ugyanazt az ötvözetminőséget, mint a kosárt, hogy a hőtágulási sebességek megegyezzenek, praktikus a megkötést vagy repedést az érintkezési pontokon.
• A kemence szállítóelemei: Folyamatos vonalakon a kemence folyamatos működését biztosító kemencegörgők, valamint AFC kemence görgős sínek és görgők viszik át a kosarat a fűtési zónán, így a kosár súlya csak a görgő kopását és a meghajtó terhelést biztosítja.
• Sugárzó hőcsövek: A gáztüzelésű kemencékben a sugárzó hőcsövek szabályozzák, hogy a hő milyen egyenletesen érje el a kosár falát, ami egy másik ok, amiért előnyben részesítik a háló szerkezetkosarakat, ahol a nyitott keresztül egyenletes, gyors hőadás a prioritás.
• Támogató szerkezetek: A kemence pillérei és az AFC tolófej egy vonalban áll a kosarat, ahogy halad előre, ami különösen fontos a nehezebb öntött kosarak esetében, ha eltolhatják a terhelés középpontját, ha a pozicionálás nem pontos.
• Segédfelszerelés: Az olyan alkatrészek, mint az Ipsen ventilátorlapát a légkör keringetésére, szintén kölcsönhatásba lépnek a kosár kialakításával, mivel a nyitott hálókosár lehetővé teszi, hogy a ventilátor által hajtott gázáramlás egyenletesebben érje el a terhelést, mint egy sűrű öntött szerkezet.

Precíziós alkalmazásoknál, például repülőgép- vagy csapágyalkatrészeknél, a szűk támaszponttűrésekre épített precíziós öntőkosár csökkentheti a munkadarab torzulását azáltal, hogy a belső támasztékok közötti távolság 200 mm alatt marad, ami lényeges tényező attól függetlenül, hogy a külső héj öntött vagy hegesztett.

Gyakorlati kiválasztási ellenőrzőlista

Használja az alábbi ellenőrzőlistát gyors referenciaként, amikor új kosarat határoz meg egy vagy új kemencesorhoz.

Végső ajánlás

Nincs egy unizálisan jobb kos, csak egy adott kemencéhez, terheléshez és hőmérsékleti profilhoz jobban illeszkedik. A magas hőmérsékletű, nagy ciklusú kemencékben a nehéz, szabálytalan terhelések kopásálló, hőfáradásnak ellenálló ötvözetből készült öntött kosarat igénynek. A könnyű, egyenletes eloszlású terheléseket, amelyek gyors légköri behatolást és kisebb termikus tömeget igényelnek, jobban szolgálják a hegesztett dróthálókosárt. Sok gyártósor megfelelően befolyásolt használja: öntött kosarakat a legnehezebb, leghosszabb ideig üzemelő kemencékhez, és hálókosarakat a könnyebb, gyorsabb ciklusú folyamatokhoz, amelyek mindegyikét a legjobban teljesítő munkához igazítják.
