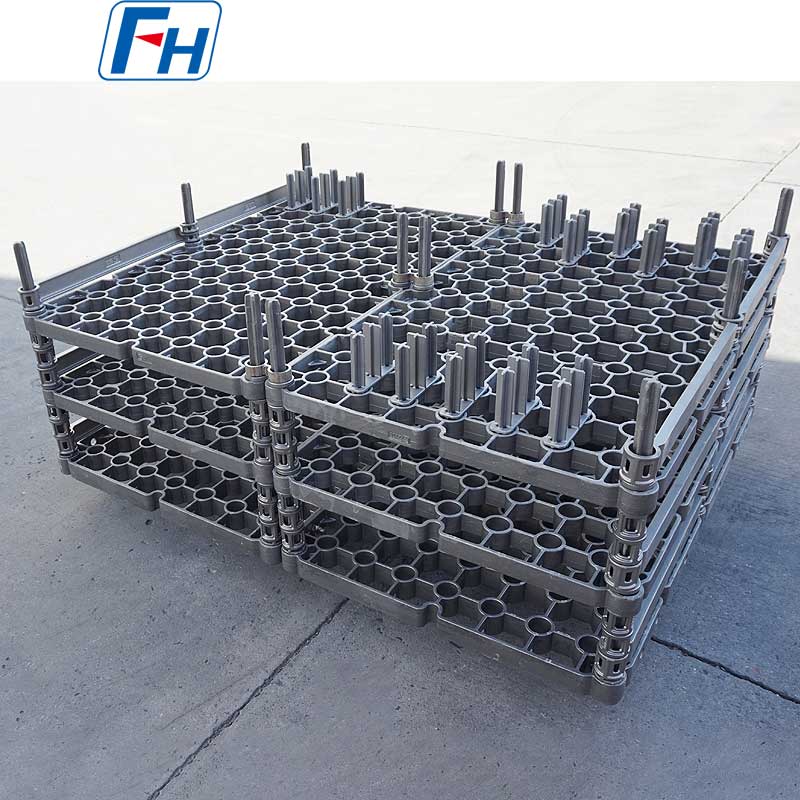

1.4825 1480x1180x600mm hőkezelő szerelvények oltókemencékhez | FH®

FH® oltókemence hőkezelő berendezései:

Az oltókemence szerelvényeinek nemcsak magas hőmérsékletnek kell ellenállniuk, mint a többi hőkezelő berendezésnek, hanem nagy melegszilárdsággal, kiváló hőfáradásállósággal és kellő szívóssággal is kell rendelkezniük ahhoz, hogy elviseljék a súlyos hősokkot és az oltóanyagok (olaj, víz, polimer oldatok vagy sófürdők) által okozott esetleges korróziót.

1. Pontos pozicionálás és biztonság: Biztosítja, hogy a munkadarab ne mozduljon el az átvitel és az oltás során, megakadályozva a mozgás miatti egyenetlen hűtést.

2. Aktív torzításvezérlés: Ez a legkritikusabb funkciója. Ellenáll a munkadarab meghajlásának a magas hőmérsékletű lágyítás és a kioltó összehúzódás során alátámasztás, kényszer vagy előfeszítés révén.

3. A kioltási folyamat irányítása:

• Merítési módszer szabályozása: A kioltóba való belépés meghatározott szögben és sebességgel a gőzfilm csökkentése és az egyenletes hűtés biztosítása érdekében.
• Irányított hűtés engedélyezése: Különböző hűtési sebességek tervezése a szükséges területeken (pl. szigetelés vagy áramlási vezetők hozzáadása).

4. Extrém hősokk ellenállóképessége: Az anyagok hatalmas termikus feszültséget viselnek el, amikor ~800-1000°C-ról másodperceken belül folyadékká alakulnak több tíz fokos hőmérsékleten.

5. Közepes korróziónak/eróziónak ellenálló: Az oltóolajok, sóoldatok, polimerek stb. különböző korrozív/oxidatív hatást fejtenek ki a fémeken.

Főbb típusok és tipikus példák:

1. Univerzális teherhordó típus:

• Tálcák/kosarak: Kis, szabályos alkatrészek (pl. kötőelemek, csapágygörgők) kötegelt oltására. Az alján elegendő résnek kell lennie a kioltó áramláshoz.
• Akasztók/Burkáló rudak: A tengely vagy a hüvely típusú alkatrészek felakasztásához biztosítják a függőleges bemerülést a hajlítás csökkentése érdekében.

2. Dedikált torzításgátló hőkezelő szerelvények (alapkategória):

• Fogaskerékprés oltóbetétek: A legklasszikusabb példa. A fűtött fogaskerék egy kúpos tüske és egy présszerszám közé van elhelyezve a prés alatti kioltáshoz, hatékonyan szabályozva a fogaskerék fogak torzulását és laposságát.
• Csapágygyűrű/gyűrű alakú rész tágulási bilincsek: Nyújtsa ki belülről a külső falhoz, vagy szorítsa kívülről a belső lyukhoz, hogy elkerülje a kikerekítést.
• Hosszú tengelyű tartókeretek: Több V-alakú görgővel vagy támasztótömbbel rendelkezik, amely lehetővé teszi a tengely szabad összehúzódását az oltás során, miközben megőrzi az egyenességét.
• Lemezrészek simító keretei: Használjon fedőlemezeket vagy keretszerkezeteket, hogy megakadályozza a vékony lemezek vetemedését az edzés során.

3. Indukciós keményedés specifikus rögzítőelemek:

• Indukciós tekercsekkel integrálva a helyi edzés érdekében. Pontosan pozícionálja az edzendő területet és vezeti a permetezett hűtőfolyadékot.

4. Vákuumos/atmoszférikus oltóberendezések:

• Nagy szilárdsággal és alacsony illékonysággal rendelkeznek magas hőmérsékleten (a kemence és a munkadarab szennyeződésének elkerülése érdekében). Gyakran grafitból, molibdénből, volfrámból vagy speciális hőálló ötvözetekből készül.



Főbb tervezési szempontok:

1. Anyagválasztás (elsődleges):

• Hőálló acélok: Pl. AISI 314, 330, 253MA, alkalmas a legtöbb semleges vagy enyhén oxidáló oltóatmoszférához, költséghatékony.
• Magas hőmérsékletű ötvözetek: például Inconel 600/601, Haynes 230, magasabb hőmérsékletekhez, durvább korrozív környezetekhez vagy vákuumkemencékhez.
• Speciális anyagok: Grafit (magas hőmérsékletű vákuumos oltáshoz, alacsony hőtömegű, de ütésérzékeny); Szilícium-karbid kerámia (extrém hőmérsékletek, kopásálló, de törékeny).
• Szempontok: Magas hőmérsékletű folyáshatár, hővezető képesség, hőtágulási együttható (ideálisan a munkadarab közelében), hősokkállóság, közepes korrózióállóság.

2. Szerkezeti mechanikai tervezés:

• Kerülje a stresszkoncentrációt: Használjon filéket és csökkentse az éles sarkokat.
• Szimmetria és egységesség: Egyenletes hőelosztást és hűtést biztosít.
• Egyensúlyozza a könnyű súlyozást az erővel/szívóssággal: Erősítse meg a kulcsfontosságú teherbíró területeket, csökkentse a súlyt a nem kritikus területeken a hőtömeg és az energiafogyasztás csökkentése érdekében.

3. Hűtési áramlási útvonal tervezése:

• A rögzítőszerkezetnek lehetővé kell tennie a kioltóanyag szabad és gyors áramlását anélkül, hogy holt zónákat hozna létre, amelyek elégtelen helyi hűtéshez (lágy foltok) vezethetnek a munkadarabon.
• Néha meg kell tervezni az áramlási vezetőket vagy nyílásokat, amelyek a folyadékot a kritikus területekre irányítják.



Anyagosztályozási táblázat:

GYIK:

K: Hogyan adjunk lekérdezést?

V: 1. lépés, kérjük, adjon meg néhány részletet a kemencéről, az üzemi hőmérsékletről, a hűtési módról, a kemence terhelési súlyáról és így tovább;

2. lépés: jobb, ha 3D-s rajzokat készít;

3. lépés, ha elegendő részlettel rendelkezünk, megtervezhetjük a termékek rajzait, és ennek megfelelően árajánlatot készíthetünk;

K: Mikor kaphatom meg az árat?

V: Általában 24 órán belül árajánlatot adunk a kérdés megérkezése után (kivéve a hétvégéket és az ünnepnapokat). Ha nagyon sürgősen szeretné megkapni az árat, kérjük, írjon nekünk e-mailt vagy vegye fel velünk a kapcsolatot más módon, hogy árajánlatot adhassunk.

K: Mikor lesz szállítás? /Mi a szállítási idő?

V: - Rendelési minta: 35 nappal a teljes fizetés kézhezvétele után.

-Raktári rendelés: 10 nappal a teljes fizetés kézhezvételétől számítva

-OEM rendelés: 30 nappal a letét beérkezése után.

K: Mi az Ön értékesítés utáni szolgáltatása?

V: 1 év garancia mindenféle termékre;

Ha első alkalommal talál hibás tartozékot, a következő rendelésnél ingyenesen kicseréljük az új alkatrészeket, tapasztalt gyártóként biztos lehet benne a minőségben és az értékesítés utáni szolgáltatásban.

K: Mi a fizetési feltétele?

V: T/T

Fizetés<=10000 USD, 100% előre. Fizetés>10000 USD, 50% T / T előre, egyenleg a szállítás előtt.

K: Mi a szállítási mód?

V: DHL, UPS, EMS, Fedex, légi, tengeri vagy vasúti árufuvarozás szállítja.
