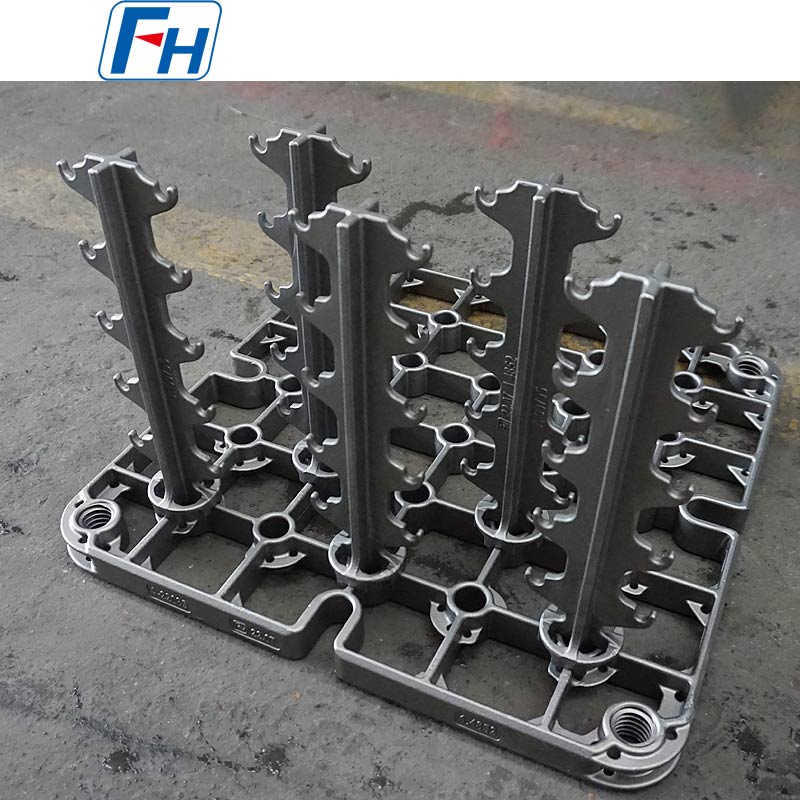

Az FH® Pallet kemence hőkezelő berendezései speciális teherhordó és szállító rendszerek, amelyeket raklap típusú hőkezelő kemencékhez terveztek. Ezt a kemencetípust széles körben használják a folyamatos hőkezelésben, különösen az autóalkatrész-iparban, ahol a lámpatest kialakítása a szabványosítás, a modularitás és az automatizálás elvét tükrözi.
A raklapos kemence alapkoncepciója: a „rakodótálca” és a „szállító mechanizmus” egybe integrálása, egy szabványosított, újrahasznosítható független egység – a Raklap – kialakítása.

I. Alapfogalom és működési elv
1. Mi az a raklapos kemence?

• Ez egy folyamatos hőkezelő kemence, amelyen belül vagy mellett zárt, hurkos pálya található. Egy vagy több raklap önálló „mobil kocsiként” működik, amelyeket egy meghajtó mechanizmus (például lánc, dörzskerék, lineáris motor) hajt meg ezen a pályán. Kerékpároznak minden munkaállomáson: betöltés, fűtés, áztatás, oltás, mosás, temperálás és kirakodás.

2. Rögzítőmag: Raklaprendszer

• Raklap: Ez nem csak a munkadarabokat szállító rakodótálca, hanem egy szállítóegység is, saját mozgatási mechanizmussal (pl. kerekek, csúszótalpak).
• Nyomrendszer: Rögzített út, amely pontosan irányítja a raklap mozgását, beleértve az egyenes szakaszokat, íveket, emelőket és szállítókocsikat.
• Meghajtó és pozicionáló rendszer: Biztosítja, hogy a raklapok a megfelelő időben és helyen induljanak el, álljanak le és szállítsák át.

3. Alapvető előnyei:

• Rendkívüli rugalmasság és szabályozható ciklusidő: Minden raklap egy független egység, amely a folyamatnak megfelelően irányítható a különböző sorok között, így könnyen lehetővé válik a több termékből álló, változó ciklusú gyártás.
• Teljes automatizálás: Nem igényel kézi beavatkozást a berakodástól a kirakodásig, így a „pilóta nélküli műhelyek” modellje.
• Kiváló tömítés és légkörszabályozás: Fejlett tömítési technikák (pl. homoktömítés, görgős tömítés, rugalmas tömítés) alkalmazhatók a raklap és a kemencetest között, ami alacsony légköri veszteséget és nagy stabilitást eredményez.



II. Anyag kiválasztása

• Fő váz és keréktengelyek: Az RA330 az elsődleges választás, amely egyensúlyban tartja a nagy szilárdságot, a kúszásállóságot és a karburációs ellenállást. Az Inconel 601 nagyon magas hőmérsékletű (>1000°C) zónák esetén alkalmazható.
• Kerekek/csapágyak: A kerekek RA330-at vagy magas krómtartalmú öntöttvasat használnak; A csapágyak speciális, magas hőmérsékletű szilárd kenőanyagokat (pl. molibdén-diszulfid, grafit) igényelnek, vagy egyszerű szerkezetként kell megtervezni, nagyobb hézaggal.
• Csúsztatások: Szilícium-karbid, szilícium-nitrid vagy grafittartalmú kompozit kerámia anyagok önkenő tulajdonságokkal.
• Pálya: RA330 szerkezeti szakaszok vagy magas krómtartalmú kopásálló öntöttvas.



III. Tipikus alkalmazások:

• Autóipari alkatrészek: Karburáló és oltó, indukciós keményítő és temperáló vezetékek fogaskerekekhez, CV csuklókhoz, hajtótengelyekhez, kormánycsuklókhoz.
• Csapágyak: Szigorító vonalak csapágygyűrűk és görgők számára.
• Rögzítőelemek: Kioltó és temperáló vonalak csavarokhoz, anyákhoz.



IV. Összegzés
Az FH® Pallet kemence szerelvényei a legmagasabb szintű automatizálást és rendszerezést képviselik a folyamatos hőkezelési szerszámok terén. Nem elszigetelt lámpatestek, hanem intelligens logisztikai egységek, amelyek integrálják a mechanikus hajtást, a hőszigetelést és a pontos pozicionálást.

Értékük abban rejlik, hogy a diszkrét "betöltés-kezelés-kirakás" műveleteket egy zökkenőmentes, végtelenül keringő, digitális programok által irányított gyártási folyamatgá alakítják. A raklapos kemencerendszerbe történő befektetés nem csupán berendezések beszerzését jelenti; „termelési logisztikai filozófiát” alkalmaz. Sikeres működése a "mechanikai megbízhatóság, hőstabilitás és rendszerszabályozhatóság" hármasságára való végső törekvéstől függ. Azt lehet mondani, hogy "a raklapok áramlása határozza meg a termelés ritmusát".
A Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) az ipari kemencékhez használható hőkezelő szerelvények és hőálló ötvözet alkatrészek professzionális gyártója.

Anyagosztályozási táblázat:

GYIK:

K: Hogyan adjunk lekérdezést?

V: 1. lépés, kérjük, adjon meg néhány részletet a kemencéről, az üzemi hőmérsékletről, a hűtési módról, a kemence terhelési súlyáról és így tovább;

2. lépés: jobb, ha 3D-s rajzokat készít;

3. lépés, ha elegendő részlettel rendelkezünk, megtervezhetjük a termékek rajzait, és ennek megfelelően árajánlatot készíthetünk;

K: Mikor kaphatom meg az árat?

V: Általában 24 órán belül árajánlatot adunk a kérdés megérkezése után (kivéve a hétvégéket és az ünnepnapokat). Ha nagyon sürgősen szeretné megkapni az árat, kérjük, írjon nekünk e-mailt vagy vegye fel velünk a kapcsolatot más módon, hogy árajánlatot adhassunk.

K: Mikor lesz szállítás? /Mi a szállítási idő?

V: - Rendelési minta: 35 nappal a teljes fizetés kézhezvétele után.

-Raktári rendelés: 10 nappal a teljes fizetés kézhezvételétől számítva

-OEM rendelés: 30 nappal a letét beérkezése után.

K: Mi az Ön értékesítés utáni szolgáltatása?

V: 1 év garancia mindenféle termékre;

Ha első alkalommal talál hibás tartozékot, a következő rendelésnél ingyenesen kicseréljük az új alkatrészeket, tapasztalt gyártóként biztos lehet benne a minőségben és az értékesítés utáni szolgáltatásban.

K: Mi a fizetési feltétele?

V: T/T

Fizetés<=10000 USD, 100% előre. Fizetés>10000 USD, 50% T / T előre, egyenleg a szállítás előtt.

K: Mi a szállítási mód?

V: DHL, UPS, EMS, Fedex, légi, tengeri vagy vasúti árufuvarozás szállítja.
