Acél raklap dróthálós kosár hőkezelő berendezéssel izzításhoz és temperáláshoz | FH®

I. Alapfogalmak és szerkezeti összetétel

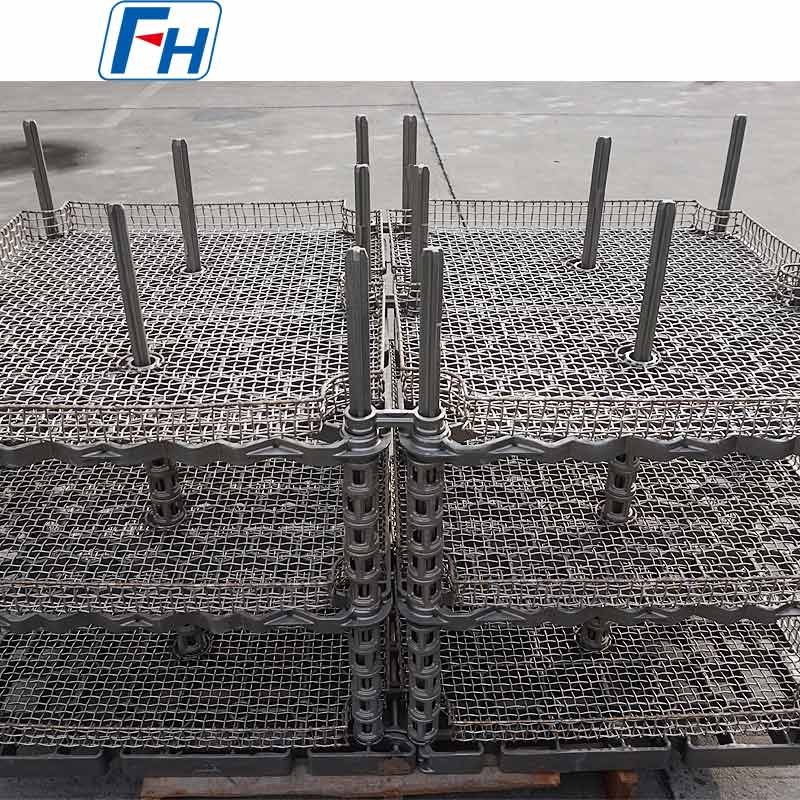

Az ilyen típusú rögzítőelemek jellemzően két fő alkotóelemből állnak, amelyek egy „alaptálca levehető tartályt” alkotnak:
1. Szabványos tálcaalap

• Funkció: A teljes lámpatest alapvető mobil platformja és alapvető szerkezeti szilárdsági összetevője. Ez egy robusztus fémkeret (általában hőálló acélból, például RA330-ból hegesztett), alul integrált mozgómechanizmusokkal (kerekekkel vagy csúszkákkal), szélein tömítő- és vezetőszerkezetekkel, felül szabványos pozicionáló és reteszelő felületekkel.
• Jellemzők: Tökéletesen kompatibilis a tálcás kemence nyomvonalával, meghajtásával és tömítőrendszereivel, felelős a precíz és stabil ciklikus mozgásért a gyártósoron.

2. Cserélhető hálókosár

• Funkció: A munkadarabok közvetlen tartására, szétválasztására és rögzítésére szolgáló tartályként működik. Hőálló acélhuzalból vagy acéllemez hálóból hegesztett, vájt kosár, többnyire négyzet vagy kör alakú.
• Jellemzők:
  01. Magas légáteresztő képesség: A hálószerkezet biztosítja, hogy a hőkezelési légkör és az oltóközeg teljesen és egyenletesen érintkezzen minden munkadarabbal.
  02. Modularitás: A hálókosár gyorsan és pontosan csatlakoztatható vagy leválasztható a tálca aljáról pozícionáló csapokkal, gyorscsatokkal vagy csavarokkal.
  03. Szakterület: Különböző belső rekeszekkel és elválasztókkal rendelkező, testreszabott hálókosarak tervezhetők a különböző munkadarabok alakjának, méretének és folyamatkövetelményeinek megfelelően, lehetővé téve egyetlen tálca többcélú használatát.



II. Főbb tervezési szempontok
1. Interfész szabványosítása

• A siker kulcsa. A tálca alapja és az összes hálókosár közötti mechanikus interfészeknek (pozícionálás és reteszelés) és emelési interfészeknek teljesen szabványosnak kell lenniük, hogy biztosítsák a kompatibilitást a teljes rendszerben.

2. Hálókosár szerkezeti optimalizálása

• Az erő és a légáteresztő képesség egyensúlya: Maximalizálja a nyitási arányt, miközben biztosítja a teherbírást.
• A munkadarab leesésének megelőzése: Tervezze meg a hálóméreteket a legkisebb munkadarabok méretei alapján, vagy szereljen be finomhálós betéteket.
• Könnyű ürítés: A megmunkált munkadarabok kényelmes kiürítéséhez használjon nyitható oldalsó vagy alsó ajtókat.

3. Anyagválasztás

• Tálca alapja: RA330 ötvözet, amely biztosítja a szerkezeti szilárdságot és a kúszásállóságot magas hőmérsékleten.
• Hálós kosár: AISI 314, 310S vagy RA330 vezeték/lemez. Válasszon anyagokat a hőmérséklet, a légkör és a terhelési követelmények alapján; a kiválasztott anyagnak kiváló oxidáció- és alakváltozásállósággal kell rendelkeznie.



III. Tipikus alkalmazási forgatókönyvek
Ez a fajta lámpatest különösen alkalmas nagy térfogatú, kis-közepes méretű, szabályos alakú vagy ömlesztve terhelhető alkatrészekhez, mint pl.

• Autóipar: Rögzítőelemek (csavarok, anyák), tömítések, fogaskerekek, szelepülések.
• Csapágyipar: Görgők, ketrecek, kis és közepes méretű csapágygyűrűk.
• Általános gépipar: Szabványos alkatrészek, forgócsapok, lánclemezek.
• Folyamattípusok: Teljes folyamatú alkalmazások, beleértve a karburálást, karbonitridálást, hűtést, temperálást és tisztítást.



IV. Összegzés

A tálcás hálós kosárrögzítés a tálcás kemence műszaki koncepciójának lényeges kiterjesztése. Elválasztja a "logisztikát a folyamattól" – az alap a pontos logisztikáért felel, míg a hálókosár a folyamathoz kapcsolódó rakodást végzi. Ezzel a kialakítással a következők érhetők el:

• A gyártási ciklus idejének végső tömörítése
• Maximális rugalmasság a termékváltásban
• Stabil garancia a hőkezelés minőségére
• A lámpatestek teljes birtoklási költségének (TCO) jelentős csökkenése

Ez nem pusztán egy lámpatest, hanem a "tálcás kemencék köré épített rugalmas gyártóanyag-kezelő rendszer" magtartója. Ennek a rendszernek az elfogadása azt jelenti, hogy a vállalatok úgy döntenek, hogy szisztematikus és moduláris gondolkodásmóddal üzemeltetik hőkezelő gyártósoraikat, ami döntő lépés a hatékony intelligens gyártás felé.
A Wuxi Junteng Fanghu Alloy Technology Co., Ltd. (FH®) az ipari kemencékhez hőkezelő szerelvények és hőálló ötvözet alkatrészek professzionális gyártója .

Anyagosztályozási táblázat:

GYIK:

K: Hogyan adjunk lekérdezést?

V: 1. lépés, kérjük, adjon meg néhány részletet a kemencéről, az üzemi hőmérsékletről, a hűtési módról, a kemence terhelési súlyáról és így tovább;

2. lépés: jobb, ha 3D-s rajzokat készít;

3. lépés, ha elegendő részlettel rendelkezünk, megtervezhetjük a termékek rajzait, és ennek megfelelően árajánlatot készíthetünk;

K: Mikor kaphatom meg az árat?

V: Általában 24 órán belül árajánlatot adunk a kérdés megérkezése után (kivéve a hétvégéket és az ünnepnapokat). Ha nagyon sürgősen szeretné megkapni az árat, kérjük, írjon nekünk e-mailt vagy vegye fel velünk a kapcsolatot más módon, hogy árajánlatot adhassunk.

K: Mikor lesz szállítás? /Mi a szállítási idő?

V: - Rendelési minta: 35 nappal a teljes fizetés kézhezvétele után.

-Raktári rendelés: 10 nappal a teljes fizetés kézhezvételétől számítva

-OEM rendelés: 30 nappal a letét beérkezése után.

K: Mi az Ön értékesítés utáni szolgáltatása?

V: 1 év garancia mindenféle termékre;

Ha első alkalommal talál hibás tartozékot, a következő rendelésnél ingyenesen kicseréljük az új alkatrészeket, tapasztalt gyártóként biztos lehet benne a minőségben és az értékesítés utáni szolgáltatásban.

K: Mi a fizetési feltétele?

V: T/T

Fizetés<=10000 USD, 100% előre. Fizetés>10000 USD, 50% T / T előre, egyenleg a szállítás előtt.

K: Mi a szállítási mód?

V: DHL, UPS, EMS, Fedex, légi, tengeri vagy vasúti árufuvarozás szállítja.
