2535NbW + 800H hőálló acél kemencefedél – Ø563 × Ø531 mm

Egyedi magas hőmérsékletű hengeres kemencefedél | OEM gyártás | FH® ötvözet
Az FH® ötvözet egyedi hőálló acél kemenceburkolatokat gyárt ipari kemencékhez, hőkezelő berendezésekhez és más magas hőmérsékletű alkalmazásokhoz.

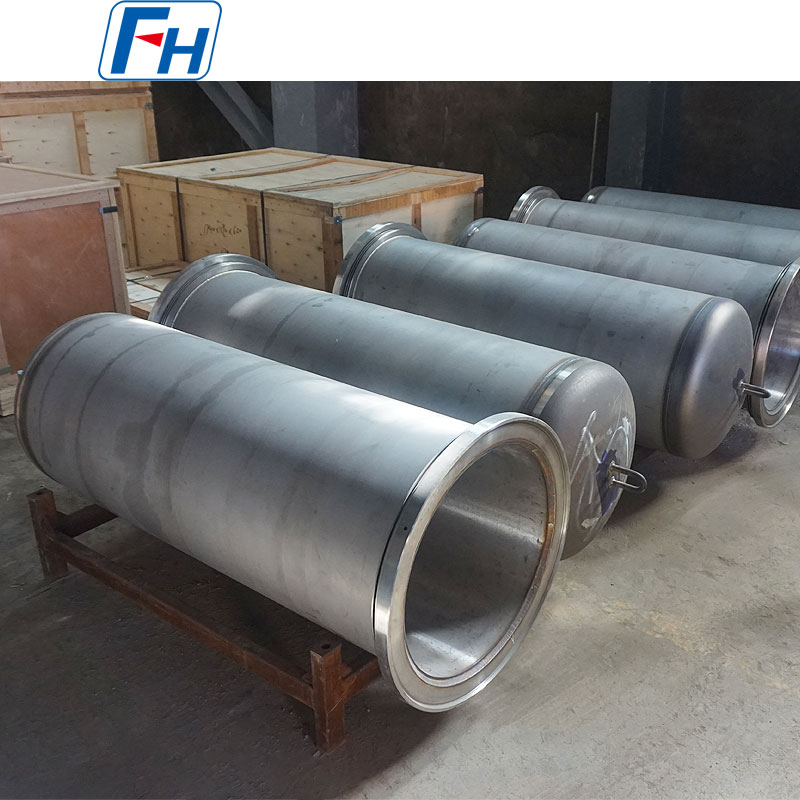

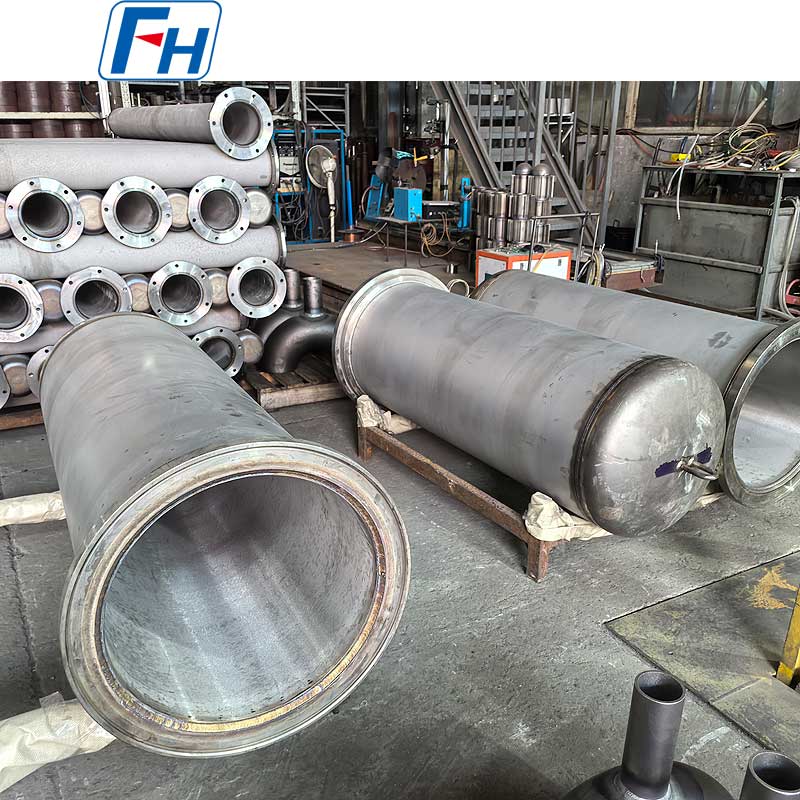

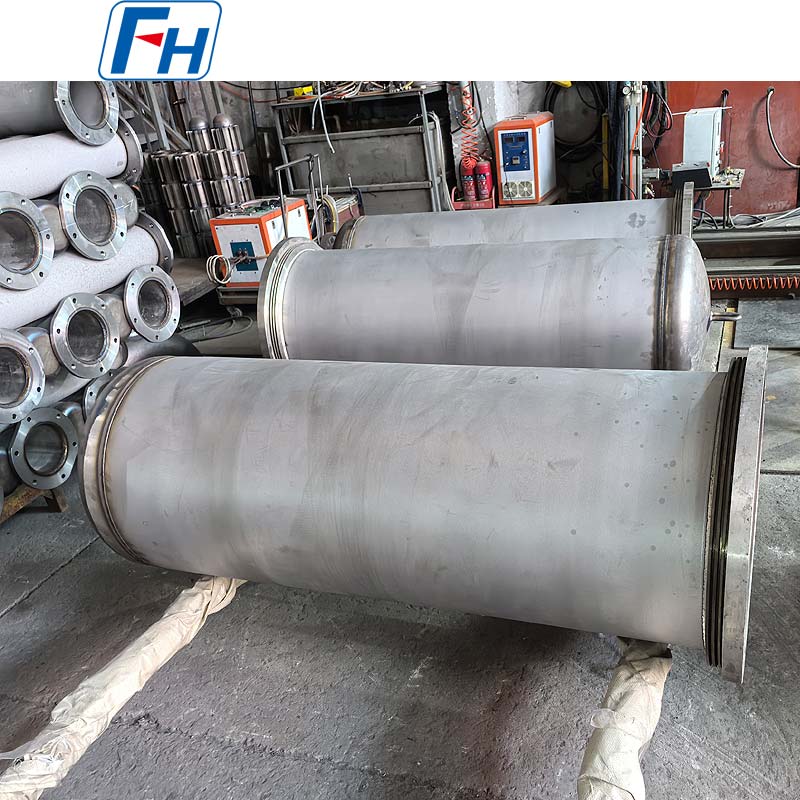

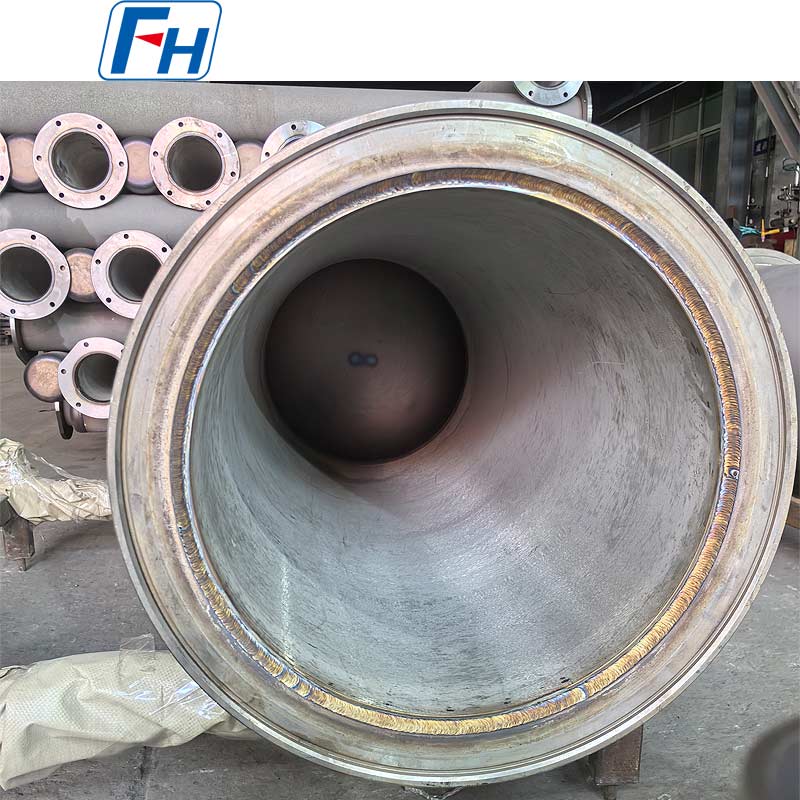

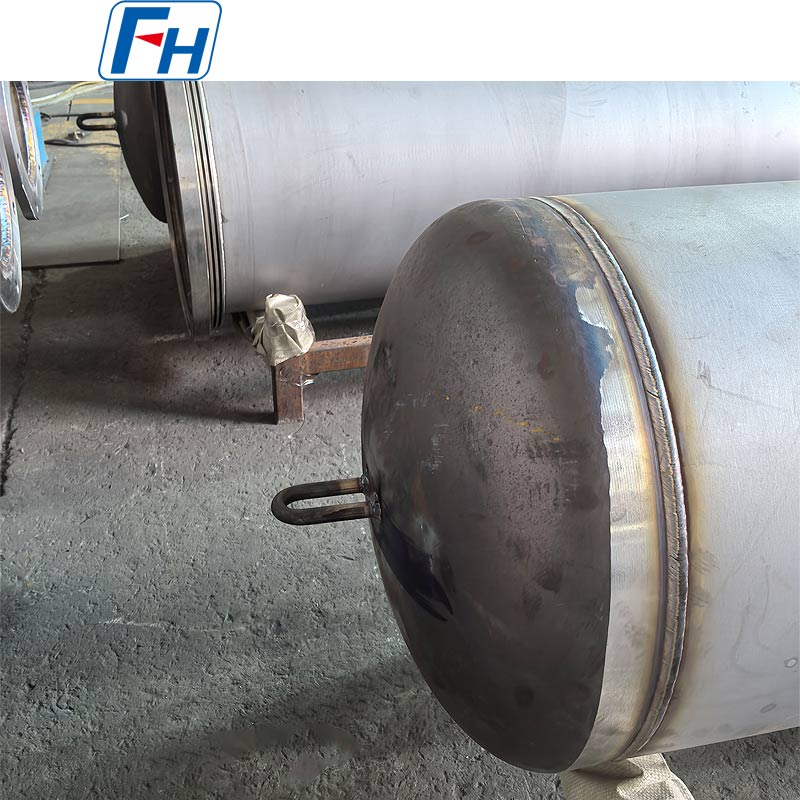

Ez a személyre szabott hengeres kemencefedél 2535 NbW 800H anyagkombinációból készül, Ø563 × Ø531 mm átmérővel. A szerkezetet olyan igényes termikus környezetekre tervezték, ahol nagy hőmérsékleti szilárdság, oxidációállóság, méretstabilitás és megbízható beépítés szükséges.

Az FH® Alloy támogatja a vevő rajzai, minták, kemenceméretek, üzemi feltételek és cserekövetelmények szerinti gyártást.

Termékleírások

*16 mm névleges falvastagság akkor érvényes, ha az Ø563 mm és Ø531 mm átmérőjű és belső átmérőjűként megerősített.

Méretek
Ennek a kemencefedélnek a fő átmérője a következő:
Ø563 × Ø531 mm
Ha külső és belső átmérőként értelmezzük:

• OD – külső átmérő: Ø563 mm

• ID – Belső átmérő: Ø531 mm

• Névleges falvastagság: 16 mm


Más méretek is testreszabhatók, beleértve:

• Teljes hossz

• Karima külső átmérője

• A karima vastagsága

• Nyitás átmérője

• Csavarlyuk mennyisége

• Csavarlyuk átmérője

• PCD / csavar kör

• A végsapka méretei

• Tartó vagy erősítő szerkezet

• Beépítési tűrések


A végső méretek a megrendelő műszaki rajza alapján készülnek.

2535NbW 800H Anyagkombináció
Ez a termék 2535NbW 800H kombinált anyagkialakítást használ az ügyfél szerkezeti és szolgáltatási követelményeinek megfelelően.

2535NbW
A 2535NbW egy magas Cr- és Ni-tartalmú hőálló ötvözet, amelyet olyan kemencealkatrészekhez használnak, amelyek magas hőmérsékleti viszonyok között vannak kitéve.
A tényleges minőségi specifikációtól és a szolgáltatási környezettől függően a következőket nyújthatja:

• Jó szilárdság magas hőmérsékleten

• Jó oxidációállóság

• Jó méretstabilitás

• Ellenállás a hosszan tartó hőhatásnak

• Alkalmas nagy terhelésű kemenceelemekhez


800H
A 800H egy nikkel-vas-króm ötvözet, amelyet széles körben használnak magas hőmérsékletű ipari berendezésekben.
A tipikus előnyök közé tartozik:

• Jó szilárdság magas hőmérsékleten

• Jó oxidációállóság

• Jó szerkezeti stabilitás hosszabb üzemidő alatt

• Alkalmas gyártott és hegesztett, magas hőmérsékletű alkatrészekhez


Különböző anyagok használata a különböző szakaszokban lehetővé teszi a szerkezet optimalizálását a hőmérséklet, a feszültség, a gyártási követelmények és a helyi szolgáltatási feltételek szerint.

Magas hőmérsékletű kemencék kiszolgálására tervezve
A hőálló acél burkolatokat általában az ipari kemencerendszerek kritikus összetevőinek védelmére vagy leválasztására használják.
Az alkalmazástól függően a borító a következőképpen működhet:

• Magas hőmérsékletű védőburkolat

• A kemence belső burkolata

• Hővédő komponens

• Védőhüvely

• Szerkezeti burkolat

• Magas hőmérsékletű folyamatelem


A hengeres kialakítás jó szerkezeti folytonosságot biztosít, és különféle kemencebeépítési elrendezésekhez illeszthető.

Egyedi hengeres szerkezet
A kemencefedél a berendezés kialakításának megfelelően testreszabott szerkezeti jellemzőkkel is legyártható.
A választható lehetőségek a következők:

• Nyitott végű hengeres fedél

• Zárt végű hengeres burkolat

• Karimás szerkezet

• Megmunkált tömítőfelületek

• Egyedi nyílások

• Megerősítő lemezek

• Támasztókonzolok

• Emelési pontok

• Ellenőrző lyukak

• Több anyagból álló felépítés


A pontos szerkezetet a vevő tényleges kemence- és beépítési követelményei alapján kell kialakítani.

Egyedi karima és csatlakozás kialakítása
A karima és a csatlakozás részletei teljes mértékben testreszabhatók.
A tipikus paraméterek a következők:

• Karima külső átmérője

• A karima vastagsága

• Csavarlyukak száma

• Csavarlyuk átmérője

• A kör átmérője

• Tömítő felület
• Csatlakozás nyitása

• Telepítési irány


Ezeknek a területeknek a pontos megmunkálása segíti a megfelelő beállítást és a kemence berendezéssel való megbízható összeszerelést.

Tipikus alkalmazások
A 2535NbW 800H hőálló burkolatok testreszabhatók:

• Hőkezelő kemencék

• Lágyító kemencék

• Karburáló kemencék

• Folyamatos kemencék

• Magas hőmérsékletű technológiai berendezések

• Acélfeldolgozó sorok

• Kemenceégő szerelvények

• Védő légköri rendszerek

• Petrolkémiai termikus berendezések

• Egyedi ipari fűtési rendszerek


A végső anyagkonfigurációt az aktuális üzemi hőmérséklet, légkör és mechanikai terhelés alapján kell kiválasztani.

Gyártási folyamat
A tervezéstől függően a gyártási folyamat a következőket foglalhatja magában:
Anyagelőkészítés → Héjformázás / Csőgyártás → Végelemek gyártása → Összeszerelés → Hegesztés → Karima megmunkálás → Méretvizsgálat → Felületkezelés → Végső ellenőrzés

A legfontosabb gyártási ellenőrzések a következők:

• Külső és belső átmérő

• Falvastagság

• Kagyló kereksége

• Általános egyenesség

• Karima koncentrikussága

• Hegesztési minőség

• Véggeometria

• Anyagátmeneti terület

• Teljes méretek


A nagy hengeres alkatrészeknél a lekerekítés és a karima beállításának szabályozása különösen fontos a végső beépítéshez.

Főbb termékelőnyök
2535NbW 800H kombinált anyagú kivitel
A különböző területek hő- és szerkezeti követelményeinek megfelelően különböző anyagok alkalmazhatók.
Nagy Ø563 mm-es hengeres szerkezet
Alkalmas testreszabott, magas hőmérsékletű berendezésekhez, amelyek nagy védőelemeket igényelnek.
Nehézfalú építés
Ha az Ø563 / Ø531 mm a külső átmérője / belső átmérője, akkor a névleges falvastagság 16 mm.
Magas hőmérsékletű teljesítmény
Igényes ipari termikus környezetekhez tervezve.
Egyedi karima és végszerkezet
A szerelési felület és a véggeometria a rajz szerint gyártható.
Cseregyártás
A meglévő alkatrészek eredeti rajzok, minták vagy mért méretek alapján reprodukálhatók.

Minőségellenőrzés
Az ügyfél igényeitől függően az ellenőrzés a következőket foglalhatja magában:

• Anyagellenőrzés

• Kémiai összetétel elemzése

• Külső/belső átmérő vizsgálat

• Falvastagság measurement

• Kerekségvizsgálat

• Teljes méretellenőrzés

• Karima ellenőrzése

• Hegesztési ellenőrzés

• Szemrevételezéses ellenőrzés

• Végső összeszerelési ellenőrzés


A a gyártás előtt további ellenőrzési követelményekről lehet megállapodni.

Miért válassza az FH® ötvözetet?
Az FH® Alloy egyedi hőálló ötvözet alkatrészekre specializálódott ipari kemencékhez és magas hőmérsékletű berendezésekhez.
Termékpalettánk a következőket tartalmazza:

• Hőálló acél kemencefedelek

• Magas hőmérsékletű védőhüvelyek

• Sugárzó csövek

• Kemencehengerek

• Centrifugális öntött csövek

• Hőkezelő szerelvények

• Kemencetálcák és kosarak

• Hőálló öntvények

• Egyedi magas hőmérsékletű ötvözet gyártmányok


Támogatjuk az OEM gyártást, a rajzalapú gyártást, a cseregyártást és a testreszabott anyagválasztást nemzetközi ügyfelek számára.

Kérjen árajánlatot
A pontos árajánlatért kérjük, adja meg:

1. Termékrajz

2. Külső átmérő

3. Belső átmérő vagy falvastagság

4. Teljes hossz

5. Anyagspecifikáció

6. A karima méretei

7. Nyitás méretei
8. Üzemi hőmérséklet

9. A kemence légköre

10. Szükséges mennyiség


Küldje el rajzát vagy meglévő alkatrész-specifikációit az FH® Alloy részére műszaki áttekintés és árajánlat céljából.

GYIK
Q1: Tud-e gyártani Ø563 × Ø531 mm-es hőálló kemencefedeleket?
Igen. Az FH® Alloy le tudja gyártani ezt a specifikációt, és testreszabhatja az átmérőt, a hosszt, a karimát és a csatlakozási szerkezetet az ügyfél rajza szerint.

Q2: Mi a falvastagság?
Ha Ø563 mm a külső átmérő és Ø531 mm a belső átmérő, akkor a névleges sugárirányú falvastagság 16 mm.

3. kérdés: A 2535NbW és a 800H használható ugyanabban a komponensben?
Igen. Különböző ötvözetanyagok használhatók különböző szakaszokban a műszaki rajznak és az üzemeltetési követelményeknek megfelelően.

Q4: Testreszabható a karima?
Igen. A karima átmérője, vastagsága, PCD, csavarlyuk mennyisége, furatátmérője és tömítőfelülete mind testreszabható.

Q5: Készíthet-e csere kemencefedelet?
Igen. A meglévő alkatrészek műszaki rajzok, minták, fényképek vagy mért méretek alapján reprodukálhatók.

6. kérdés: Milyen információkra van szükség az anyag kiválasztásához?
Kérjük, adja meg az üzemi hőmérsékletet, a kemence légkörét, a mechanikai terhelést, a működési ciklust és a várható élettartamot.
