HU U alakú sugárzó cső – Ø152,4 × Ø142,8 × 2154,24 mm

Egyedi nagy átmérőjű sugárzó csőszerelvény ipari kemencékhez | FH® ötvözet
Az FH® ötvözet HU U alakú sugárzó csöveket gyárt ipari kemencékhez, hőkezelő kemencékhez és magas hőmérsékletű közvetett fűtési rendszerekhez.

Ez az egyedi sugárzócső HU hőálló ötvözetből készül, Ø152,4 × Ø142,8 × 2154,24 mm-es csőspecifikációval (OD × ID × L).

A nagy átmérőjű U alakú szerkezet kiterjesztett sugárzó fűtőfelületet biztosít, miközben megtartja a kompakt kemence beépítési elrendezést. A termék komplett szerelvényként is szállítható magas hőmérsékletű szigetelőblokkokkal, szerelőalaplapokkal és egyedi szerelési komponensekkel.

Az FH® Alloy támogatja az OEM gyártást az ügyfél rajzai, kemenceméretei, működési feltételei és cserekövetelményei szerint.

Termékleírások

U-alakú sugárzó cső méretei
Ennek a sugárzó csőnek a fő jellemzői:
Ø152,4 × Ø142,8 × 2154,24 mm

• OD – külső átmérő: Ø152,4 mm

• ID – Belső átmérő: Ø142,8 mm

• Névleges falvastagság: 4,8 mm

• L – Hosszúság: 2154,24 mm


Egyéb szerkezeti méretek testreszabhatók, beleértve:

• C – Középtávolság

• H – Teljes magasság

• R – U-hajlítási sugár

• Egyenes lábhossz

• Szerelőlap méretei

• Szerelési furatok helyzetei

• Szigetelőblokk méretei

• Bemeneti / kimeneti csatlakozás méretei


Minden méret a vevő rajzai vagy a meglévő kemenceméretek alapján gyártható.

HU Hőálló ötvözet
A HU egy magas krómtartalmú, magas nikkeltartalmú, hőálló öntött ötvözet, amelyet általában magas hőmérsékletű ipari környezetben működő alkatrészekhez használnak.

Sugárcsöves alkalmazásokhoz a HU anyag olyan jellemzőkkel rendelkezik, mint:

• Jó szilárdság magas hőmérsékleten

• Jó oxidációállóság

• Stabil teljesítmény hosszan tartó hőhatás mellett

• Megfelelő ellenállás az ismételt fűtési és hűtési ciklusokkal szemben

• Jó szerkezeti stabilitás ipari kemencés alkalmazásokhoz


A sugárzócső tényleges üzemi teljesítménye nem csupán az anyagminőségtől függ. Az üzemi hőmérsékletet, a kemence légkörét, az égő körülményeit, a hőciklust, a csőgeometriát és a kemence működési gyakorlatát is figyelembe kell venni.

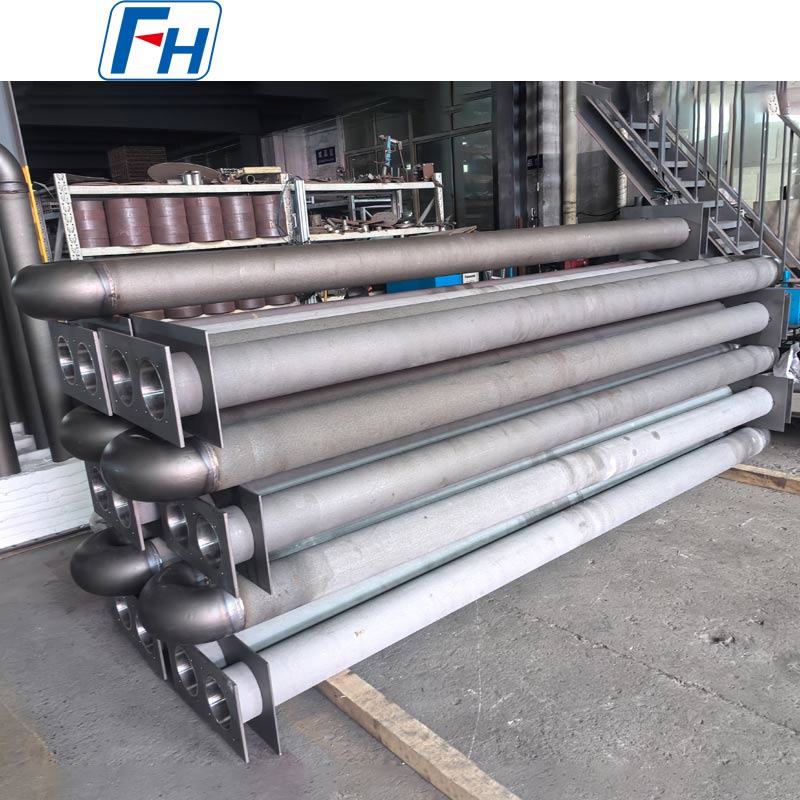

Nagy átmérőjű U-alakú szerkezet
Ø152,4 mm külső átmérőjével ezt a terméket viszonylag nagy U-alakú sugárzócsőnek tervezték ipari kemencerendszerekhez, amelyek jelentős sugárzó fűtőfelületet igényelnek.
A szerkezet két hosszú párhuzamos csőszakaszból áll, amelyeket U-kanyar köt össze.

Ez a konfiguráció a következőket nyújtja:

• Meghosszabbított sugárzó fűtési út

• Nagy fűtőfelület

• Kompakt kemence elrendezés

• Stabil közvetett fűtés

• Rugalmas középtávolságú kialakítás

• Alkalmazhatóság a különböző kemenceelrendezésekhez


Az egyszerű, egyenes sugárzócsőhöz képest az U-alakú kialakítás hosszabb hőátadási utat tesz lehetővé korlátozott beépítési helyen.

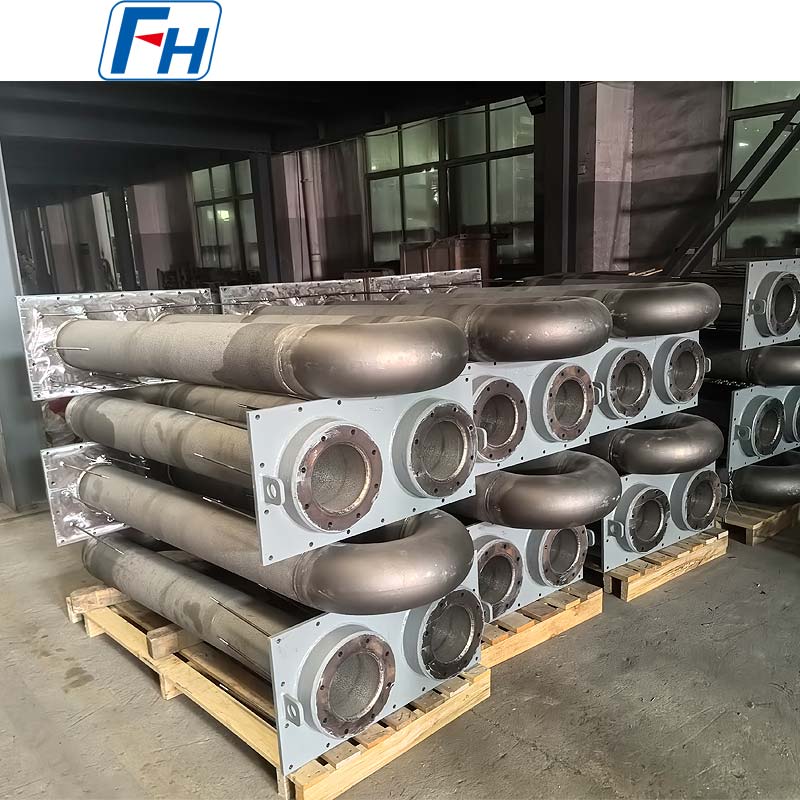

Teljes szigetelő és szerelési összeállítás

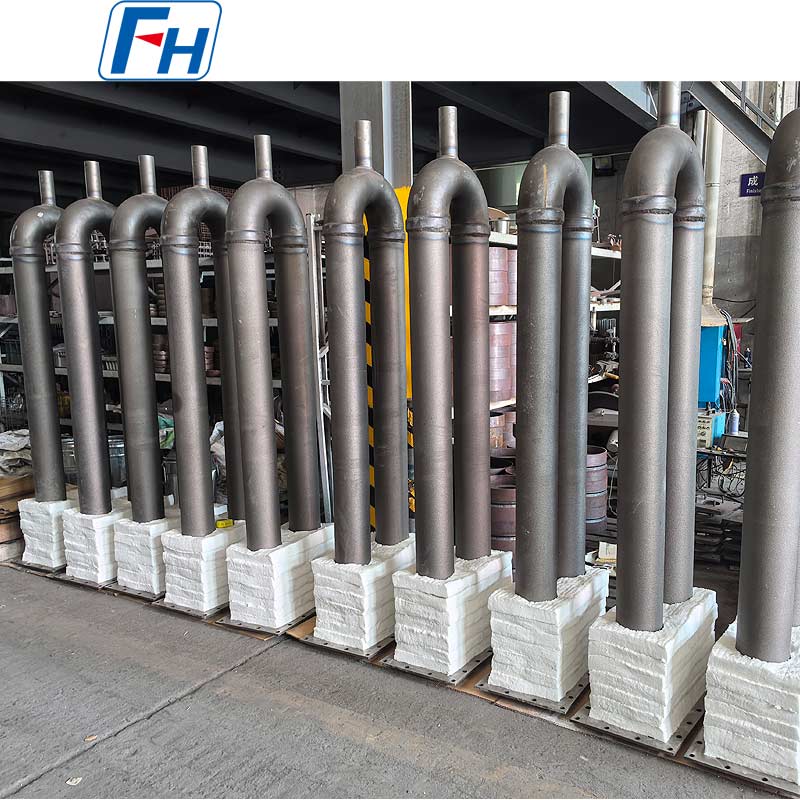

Amint az ezen a termékkonfiguráción is látható, a sugárzó cső magas hőmérsékletű szigetelőelemekkel és fém szerelőlappal együtt szállítható.
Ez a teljes összeszerelés megkönnyíti a telepítést és a cserét.

A testreszabott összetevők a következőket tartalmazhatják:

• Szigetelőblokk vastagsága

• Szigetelőblokk méretei

• Alaplap mérete

• Alaplemez vastagság

• Szerelési furatok mennyisége

• Szerelési furatok helyzetei

• Csőtávolság

• Tartószerkezet


A kemenceépítők és a csereprojektek számára az FH® Alloy a teljes összeszerelést tudja biztosítani a csupasz sugárzócső ellátása helyett.

Közvetett kemencefűtés
Az U-alakú sugárzó csöveket széles körben használják ipari kemencékben, ahol a fűtőforrásnak vagy az égési gázoknak el kell különülniük a kemence munkakamrájától.
A cső belsejében keletkező hőt a cső falán átadják, és a kemence terhelése felé sugározzák.

Ez a fűtési rendszer a következőket nyújthatja:

• Ellenőrzött kemence légkör

• Csökkentett közvetlen láng érintkezés

• Stabil hőelosztás

• Egyenletesebb kemence hőmérséklet

• Megbízható folyamatos fűtési teljesítmény


Tipikus alkalmazások
HU U-alakú sugárzócsövek használhatók:

• Hőkezelő kemencék

• Lágyító kemencék

• Edzőkemencék

• Temperáló kemencék

• Karburáló kemencék

• Folyamatos kemencék

• Görgős kandallókemencék

• Védelmi kemencék

• Acélfeldolgozó sorok

• Ipari fűtőberendezések


Ez a specifikáció különösen alkalmas nagy átmérőjű, hosszú U-alakú sugárzócsöveket igénylő rendszerekhez a magas hőmérsékletű közvetett fűtéshez.

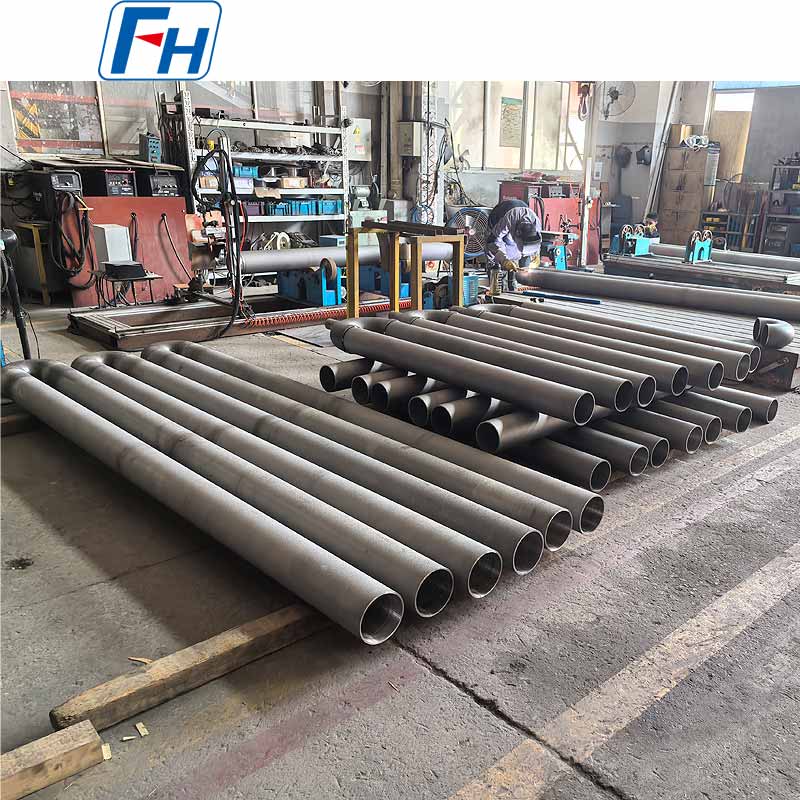

Gyártási folyamat
A műszaki rajztól függően a gyártási folyamat a következőket tartalmazhatja:
Anyag-előkészítés → Csőgyártás → U-hajlítás / könyök gyártás → Összeszerelés → Hegesztés → Megmunkálás → Szerelőlap gyártás → Szigetelés összeszerelés → Méretvizsgálat → Végső ellenőrzés

A legfontosabb gyártási ellenőrzések a következők:

• Külső és belső átmérő

• Falvastagság

• A cső egyenessége

• Középtávolság

• Hajlítási geometria

• Hegesztési minőség

• Teljes méretek

• Szerelőlap beállítás

• Szigetelőszerelvény illeszkedés


A pontos méretszabályozás különösen fontos egy 2154,24 mm hosszú sugárzócső esetén, mivel a telepítési beállítás közvetlenül befolyásolja a kemence összeszerelését és a szolgáltatási teljesítményt.

Főbb termékelőnyök
HU Hőálló ötvözet
Igényes ipari kemencekörnyezetekhez tervezve.
Nagy Ø152,4 mm Átmérő
Jelentős sugárzó fűtőfelületet biztosít.
2154,24 mm csőhossz
Alkalmas nagyméretű ipari kemencékhez.
4,8 mm névleges falvastagság
A megadott Ø152,4 mm külső átmérőből és Ø142,8 mm belső átmérőből számítva.
Komplett összeszerelési készlet
Elérhető szigetelőblokkokkal, alaplapokkal és szerelőelemekkel.
Egyedi tervezés
A középtávolság, a hajlítási sugár, a rögzítési szerkezet és egyéb méretek testreszabhatók.
Cseregyártás
A meglévő sugárzócső-szerelvények rajzok, minták vagy mért méretek alapján reprodukálhatók.

Minőségellenőrzés
A projekt követelményeitől függően az ellenőrzés a következőket foglalhatja magában:

• Anyagellenőrzés

• Kémiai összetétel vizsgálata

• Külső átmérő vizsgálata

• Belső átmérő vizsgálata

• Falvastagság measurement

• Teljes hossz ellenőrzése

• Középtávú ellenőrzés

• Hajlítási geometria inspection

• Hegesztési ellenőrzés

• Szerelőlap ellenőrzése

• Végső összeszerelési ellenőrzés


A gyártás előtt további ellenőrzési követelmények is megállapodhatnak.

Miért válassza az FH® ötvözetet?
Az FH® Alloy egyedi hőálló ötvözet alkatrészekre specializálódott ipari kemencékhez és hőkezelő berendezésekhez.

Sugárcsöves termékcsaládunk a következőket tartalmazza:

• HU U alakú sugárzó csövek

• Cr25Ni35 U-alakú sugárzó csövek

• P-típusú sugárzó csövek

• I-típusú sugárzó csövek

• Egyenes sugárzó csövek

• Gáztüzelésű sugárzó csövek

• Különleges alakú sugárzó csövek

• Egyedi sugárzó csőszerelvények


Gyártunk továbbá kemencehengereket, centrifugális öntött csöveket, hőkezelő szerelvényeket, kemencetálcákat, kemencekosarakat és egyéb egyedi kemenceelemeket.

Kérjen árajánlatot
A pontos árajánlatért kérjük, adja meg:

1. Műszaki rajz

2. Anyagminőség

3. Külső átmérő

4. Belső átmérő vagy falvastagság

5. Teljes hossz

6. Középtávolság

7. U-hajlítási sugár

8. Szerelőlap méretei

9. Üzemi hőmérséklet

10. A kemence légköre

11. Szükséges mennyiség


Küldje el rajzát vagy meglévő sugárzócső-specifikációit az FH® Alloy részére műszaki áttekintés és árajánlat céljából.

GYIK
1. kérdés: Tud-e gyártani Ø152,4 × Ø142,8 × 2154,24 mm-es U alakú sugárzócsöveket?
Igen. Az FH® Alloy le tudja gyártani ezt a HU sugárzócső-specifikációt, és beállíthatja a méreteket a kemence kialakításának megfelelően.

Q2: Mi a falvastagság?
Ø152,4 mm külső átmérő és Ø142,8 mm belső átmérő alapján a névleges sugárirányú falvastagság 4,8 mm.

Q3: Testreszabható a középtávolság?
Igen. A középtávolság, a hajlítási sugár, az egyenes láb hossza, a teljes magasság és a beépítési méretek mind testre szabhatók.

4. kérdés: El tudja szállítani a szigetelőblokkokat és a szerelési alapot?
Igen. A sugárzó cső komplett szerelvényként szállítható testreszabott szigetelőblokkokkal, szerelőlapokkal és kapcsolódó beépítési komponensekkel.

5. kérdés: A HU helyettesíthető egy másik hőálló ötvözetre?
Igen. Az anyag kiválasztható az üzemi hőmérséklet, a kemence légköre, a hőciklus feltételei és a várható élettartam alapján.

6. kérdés: Tud-e cseresugárzó csöveket gyártani?
Igen. A meglévő sugárzócsövek műszaki rajzok, minták, fényképek vagy mért méretek alapján reprodukálhatók.
