FH® sugárzó csövek – nagy teljesítményű kemence alkatrészek

Termék áttekintése
Az FH® Radiant Tube egy kiváló minőségű, tartós alkatrész, amelyet ipari kemencékhez és hőkezelő rendszerekhez terveztek. A maximális hőhatékonyságra, hosszú élettartamra és megbízható működésre tervezett FH® sugárzócsövek ideálisak földgáz-, hidrogén- vagy más ipari gáztüzelésű kemencékhez, amelyeket autó-, repülőgép-, acél- és kohászati iparban használnak.

A prémium magas hőmérsékletű ötvözetek és kobalt alapú szuperötvözetek felhasználásával készült FH® sugárzó csövek kiválóan ellenállnak az oxidációnak, a karburációnak és a termikus kifáradásnak, így alkalmasak a folyamatos magas hőmérsékletű műveletekre.

Főbb jellemzők

Kivételes teljesítmény magas hőmérsékleten
Az FH® sugárzó csöveket úgy tervezték, hogy ellenálljanak a kemence folyamatos hőmérsékletének akár 1200 °C-ig, és megőrizzék szerkezeti integritását zord körülmények között is.
Kiváló oxidációs és karburációs ellenállás
Prémium hőálló ötvözetekből készült, hogy ellenálljon a lerakódásnak, oxidációnak és karburálásnak a meghosszabbított élettartam érdekében.
Hatékony hőátadás
Az optimalizált kialakítás biztosítja az egyenletes hőelosztást, javítja a kemence hatékonyságát és csökkenti az energiafogyasztást.
Tartós és megbízható konstrukció
A nagy teherbírású anyagok és a precíziós gyártás hosszú távú tartósságot biztosítanak még ismételt hőciklusok mellett is.
Testreszabható megoldások
Különféle hosszúságban, átmérőben, falvastagságban és anyagokban kapható, hogy megfeleljen a különböző kemencetípusoknak és ipari alkalmazásoknak.

Alkalmazások
Az FH® sugárzó csöveket széles körben használják:

Gáztüzelésű ipari kemencék
Lágyító, karburáló és temperáló vonalak
Folyamatos és szakaszos kemencerendszerek
Autóipari és repülőgépipari alkatrészek hőkezelése
Acél és ötvözetek feldolgozása
Precíziós gépipar és kohászat

Miért válassza az FH® sugárzó csöveket?

Magas hőhatékonyság
Az optimalizált csőkialakítás hatékony hőátadást és energiamegtakarítást biztosít.
Hosszú élettartam
Az oxidációval, karburizációval és hőfáradással szembeni kiváló ellenállás csökkenti a karbantartási és cseregyakoriságot.
Megbízható kemenceteljesítmény
Egyenletes hőteljesítményt tart fenn az egyenletes hőkezelési eredmények érdekében.
Egyedi mérnöki támogatás
Az FH® teljesen testreszabható csöveket kínál a kemence méreteinek, a tüzelőanyag típusának és a gyártási követelményeknek megfelelően.
A globális ipari gyártók megbízásából
Az FH® sugárzó csöveket Európa és Észak-Amerika vezető hőkezelő és gyártó létesítményei használják.

Anyagosztályozási táblázat

Hőálló acél
/	GB	DIN	ASTM	JIS	Kémiai összetétel (%)								Maximális üzemi hőmérséklet
/	GB	DIN	ASTM	JIS	C	Si	Mn	Kr	Ni	Nb/Cb	Mo	Egyéb	Maximális üzemi hőmérséklet
1	ZG40Cr27Ni4	1.4823	HD	SCH11	0,30 - 0,50	≤2.00	≤1,00	24.00-28.00	4.00 - 6.00	-	≤0,50	-	1050 ℃
2	ZG40Cr22Ni10	1.4826	HF	SCH12	0,30 - 0,50	1,00 - 2,50	≤2.00	19.00-23.00	8.00-12.00	-	≤0,50	-	950 ℃
3	ZG30Cr28Ni10	-	HE	SCH17	0,20 - 0,50	≤2.00	≤2.00	26.00-30.00	8.00 - 11.00	-	-	-	1050 ℃
4	ZG40Cr25Ni12	1.4837	HH	SCH13	0,30 - 0,50	1,00 - 2,50	≤2.00	24.00-27.00	11.00-14.00	-	≤0,50	-	1050 ℃
5	ZG30Cr28Ni16	-	SZia!	SCH18	0,20 - 0,50	≤2.00	≤2.00	26.00-30.00	14.00-18.00	-	-	-	1100 ℃
6	ZG40Cr25Ni20Si2	1.4848	HK	SCH21	0,30 - 0,50	≤1,75	≤1,50	23.00-27.00	19.00-22.00	-	≤0,50	-	1100 ℃
7	ZG30Cr20Ni25	-	HN	SCH19	0,20 - 0,50	≤2.00	≤2.00	19.00-23.00	23.00-27.00	-	-	-	1100 ℃
8	ZG40Cr19Ni39	1.4865	HU	SCH20	0,35 - 0,75	≤2,50	≤2.00	17.00-21.00	37.00 - 41.00	-	-	-	1020℃
9	ZG40Cr15Ni35	1.4806	HT	SCH15	0,35 - 0,70	≤2.00	≤2.00	15.00-19.00	33.00-37.00	-	≤0,50	-	1000 ℃
10	ZG40Cr25Ni35Nb	1.4852	HPCb	SCH24Nb	0,30 - 0,50	≤2.00	≤2.00	24.00-28.00	33.00-37.00	0,80 - 1,80	≤0,50	-	1100 ℃
11	ZG40Cr19Ni39Nb	1.4849	-	-	0,30 - 0,50	1,00 - 2,50	≤2.00	18.00-21.00	36.00 - 39.00	1,20-1,80	≤0,50	-	1100 ℃
12	ZG40Cr24Ni24Nb	1.4855	-	-	0,30 - 0,50	1,00 - 2,50	≤2.00	23.00-25.00	23.00-25.00	0,80 - 1,80	≤0,50	-	1050 ℃
13	ZG40Cr25Ni35	1.4857	HP	SCH24	0,35 - 0,50	1,00 - 2,50	≤2.00	24.00-28.00	33.00-37.00	-	≤0,50	-	1100 ℃
14	ZG1Cr20Ni32Nb	1.4859	-	-	0,06 - 0,15	0,50 - 1,50	≤2.00	19.00-21.00	31.00-33.00	0,50 - 1,50	≤0,50	-	1050 ℃
15	ZG45Cr12Ni60	-	HW	-	0,35 - 0,75	≤2.00	≤2.00	10.00-14.00	58.00 - 62.00	-	-	-	1100 ℃
16	ZG45Cr18Ni66	-	HX	-	0,35 - 0,75	≤2.00	≤2.00	15.00-19.00	64.00 - 68.00	-	-	-	1100 ℃
17	ZG1Cr28Co50	2.4778	-	-	0,05 - 0,25	0,50 - 1,00	≤1,50	27.00-30.00	≤1,00	≤0,50	≤0,50	Co: 48,0 - 52,0	1200 ℃
18	ZG30Cr28Co50Nb	2.4779	-	-	0,25 - 0,35	0,50 - 1,50	0,50 - 1,50	27.00-29.00	-	1,50 - 2,50	≤0,50	Co: 48,0 - 52,0	1200 ℃
19	ZG40Cr28Ni48W5	2.4879	-	SCH42	0,35 - 0,55	1.00 - 2.00	≤1,50	27.00-30.00	47.00 - 50.00	-	≤0,50	Sz: 4,0 - 5,5	1200 ℃

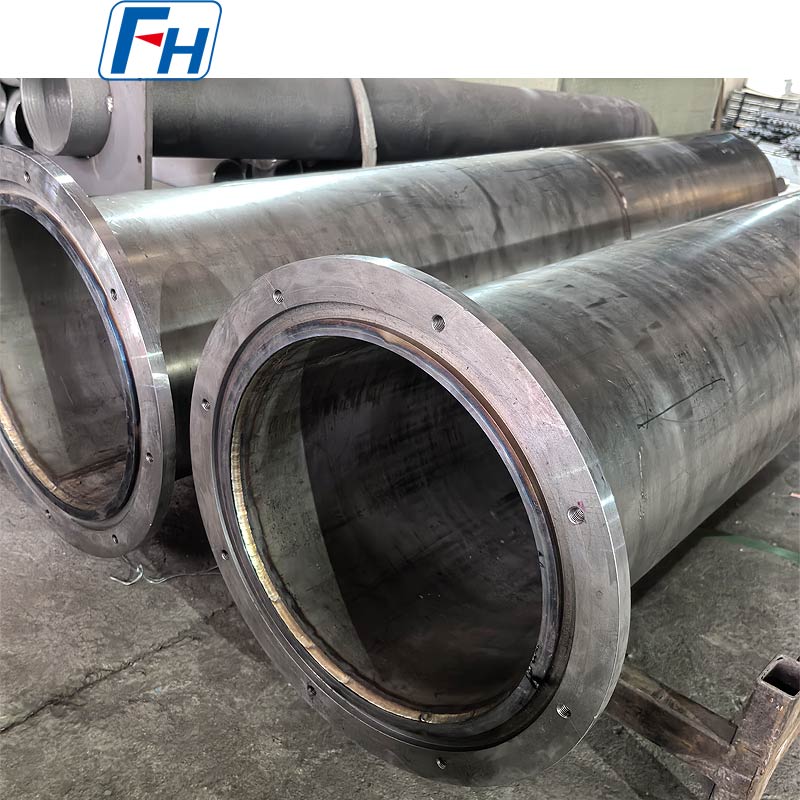

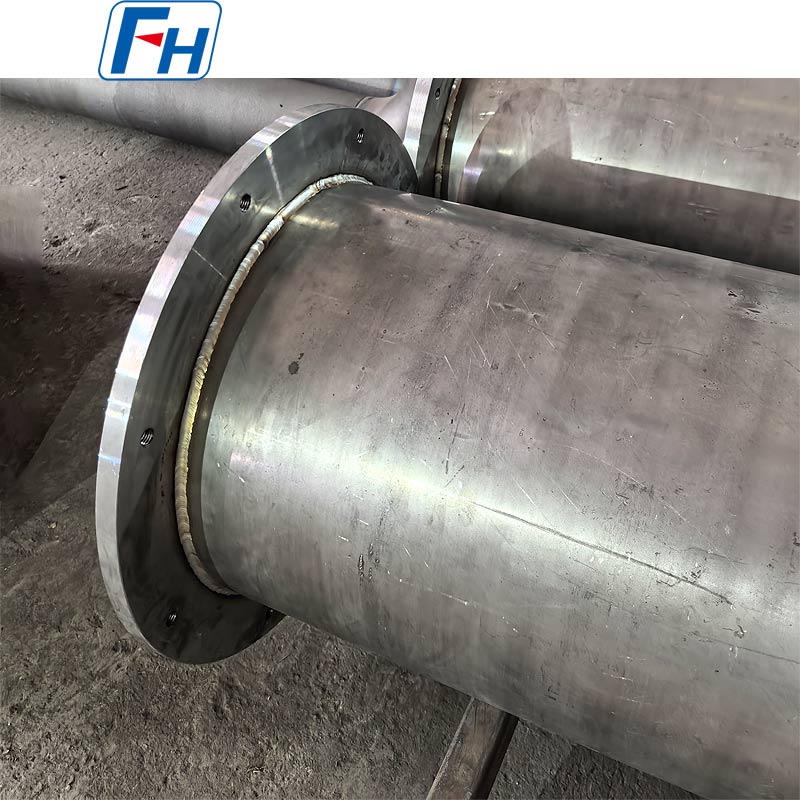

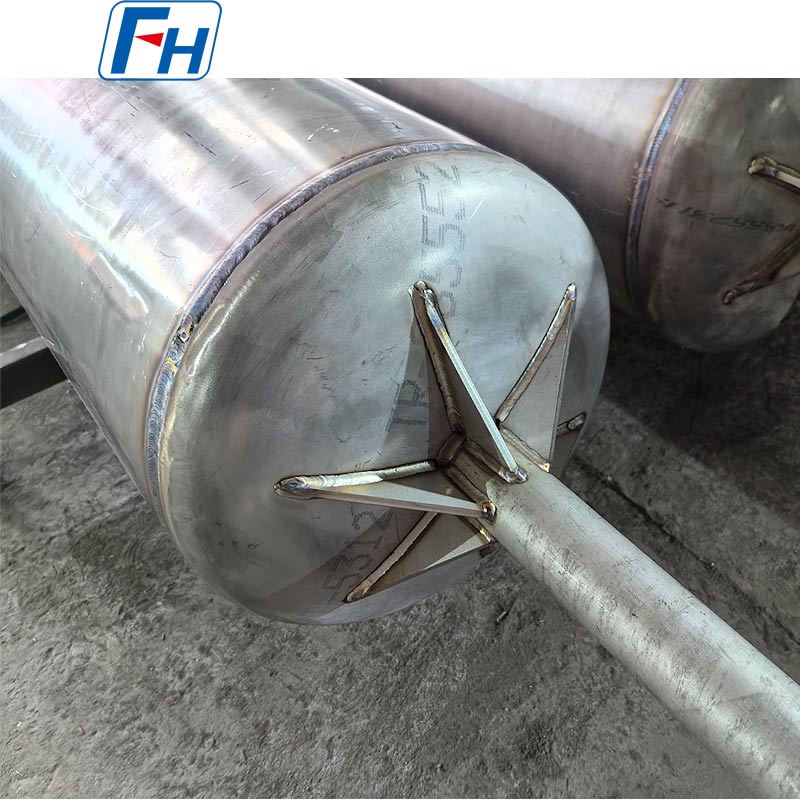

Eredeti fotók az FH® sugárzó csövekről

GYIK

K: Milyen kemencetípusokhoz alkalmasak az FH® sugárzócsövek?
V: Az FH® sugárzó csöveket széles körben használják gáztüzelésű, folyamatos, szakaszos, izzító és hőkezelő kemencékben.

K: Milyen anyagok állnak rendelkezésre FH® sugárzócsövekhez?
V: Hőálló ötvözött acélt és HR25 kobalt alapú szuperötvözetet kínálunk különböző kemencekörnyezetekhez és hőmérsékletekhez.

K: Mi a maximális üzemi hőmérséklet?
V: Az FH® sugárzócsövek jellemzően 1200°C-ig folyamatosan működnek.

K: Az FH® gyárthat egyedi sugárzó csöveket?
V: Igen. Testreszabott átmérőket, hosszokat, falvastagságokat és csőkialakításokat biztosítunk a kemence specifikációi alapján.

K: Mik az FH® sugárzócsövek előnyei?
V: Az FH® sugárzó csövek kiváló hőátadási hatékonyságot, oxidációállóságot, hosszú élettartamot és megbízható magas hőmérsékleti teljesítményt kínálnak.
