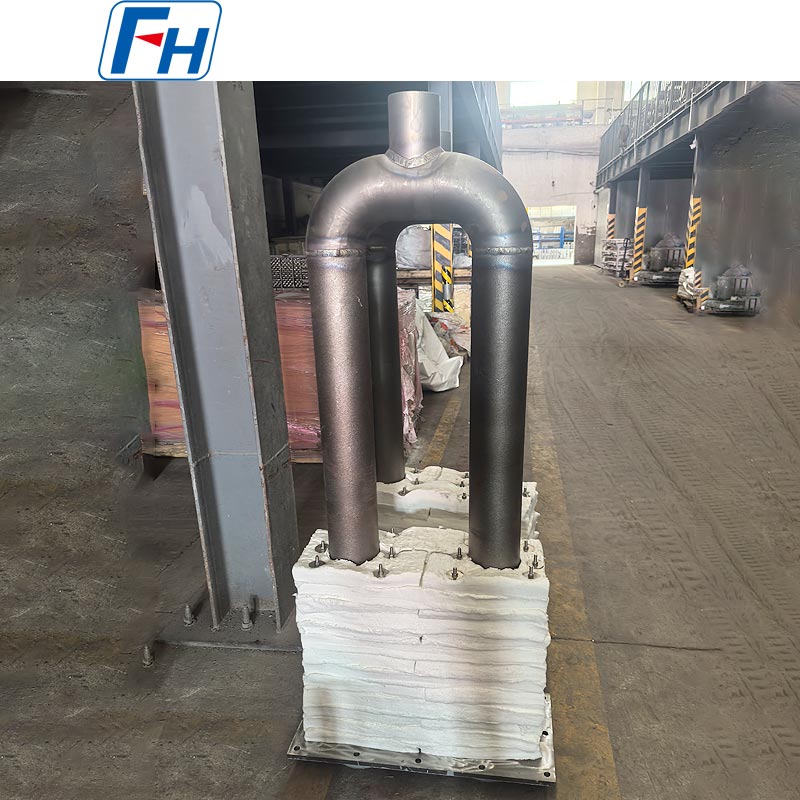

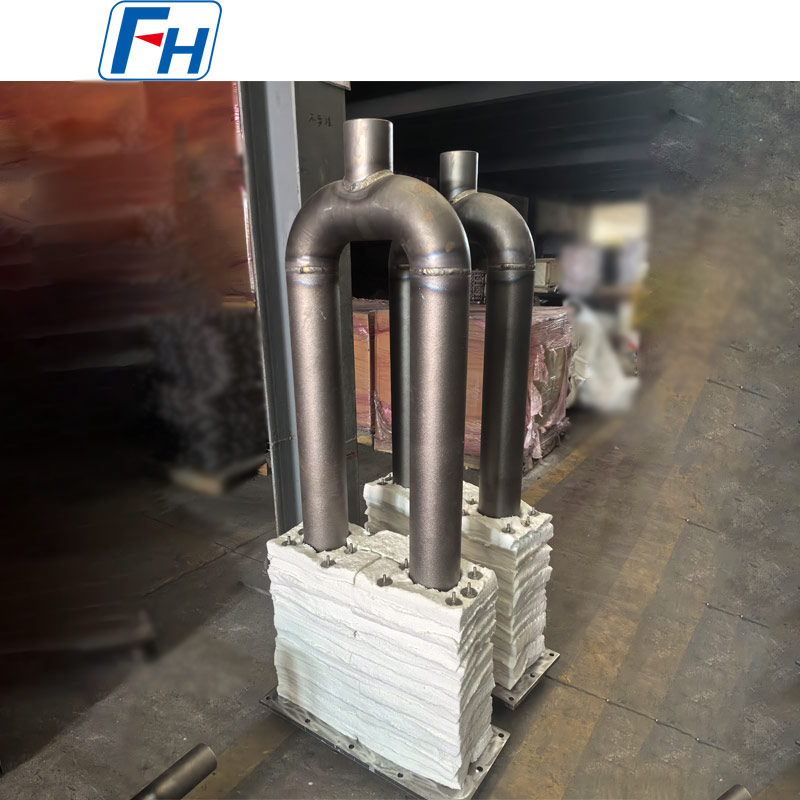

Cr25Ni35 U-alakú sugárzó cső – Ø124 × Ø108 × 1597 mm

Egyedi hőálló sugárzó csőszerelvény ipari kemencékhez | FH® ötvözet
Az FH® ötvözet Cr25Ni35 U-alakú sugárzó csöveket gyárt ipari kemencékhez, hőkezelő kemencékhez és más magas hőmérsékletű fűtőrendszerekhez.

Ez az egyedi U-típusú sugárzócső Cr25Ni35 magas krómtartalmú, magas nikkeltartalmú hőálló ötvözetből készül, Ø124 × Ø108 × 1597 mm csőspecifikációval.

A komplett szerelvény szigetelőblokkokkal, szerelőalaplemezekkel és egyedi beépítési komponensekkel szállítható, így alkalmas új kemence építésére, valamint meglévő sugárzócső-szerelvények cseréjére.

Termékleírások

U-alakú sugárzó cső méretei
A termék fő csőspecifikációja a következő:
Ø124 × Ø108 × 1597 mm
A tipikus testreszabható méretek a következők:

• OD – Cső külső átmérője

• ID – Cső belső átmérője

• L – Cső hossza

• C – Középtávolság

• H – Teljes magasság

• R – U-hajlítási sugár

• Szerelőlap méretei

• Szerelési furatok helyzetei

• Szigetelőblokk méretei

• Csatlakozás méretei


Valamennyi szerkezeti méret a megrendelő műszaki rajza, kemence elrendezése, vagy meglévő minta alapján gyártható.

Cr25Ni35 hőálló ötvözet
A Cr25Ni35 egy magas Cr-tartalmú, magas Ni-tartalmú, hőálló ötvözet, amely alkalmas ipari kemence alkatrészekhez, amelyek hosszan tartó, magas hőmérsékletű használatnak vannak kitéve.

Sugárcsöves alkalmazásoknál fő előnyei a következők:

• Jó magas hőmérsékletű oxidációállóság

• Jó szerkezeti stabilitás magas hőmérsékleten

• Megfelelő szilárdság a kemence szervizeléséhez

• Ellenáll az ismételt fűtési és hűtési ciklusoknak

• Alkalmas igényes ipari fűtési környezetekhez


A sugárzócső tényleges élettartama nemcsak az ötvözet minőségétől függ, hanem a következőktől is:

• Üzemi hőmérséklet

• A kemence légköre

• Az égő körülményei

• Termikus ciklus gyakorisága

• A cső méretei

• Hegesztési minőség
  A kemence üzemeltetési gyakorlata


U-típusú sugárzó fűtési szerkezet
Az U alakú sugárcső két párhuzamos egyenes csőszakaszból áll, amelyeket egy visszatérő ív köt össze.
Az egyszerű egyenes csőhöz képest ez a kialakítás hosszabb sugárzó fűtési utat biztosít, miközben megtartja a viszonylag kompakt beépítési helyet.

A legfontosabb előnyök a következők:

• Nagyobb sugárzó fűtőfelület

• Kompakt kemence beépítés

• Stabil közvetett fűtés

• Ellenőrzött kemence légkör

• Csökkentett közvetlen láng érintkezés a terheléssel

• Rugalmas középtávolság testreszabás


Ez teszi az U-alakú sugárzó csöveket számos ipari hőkezeléshez és folyamatos kemencerendszerhez.

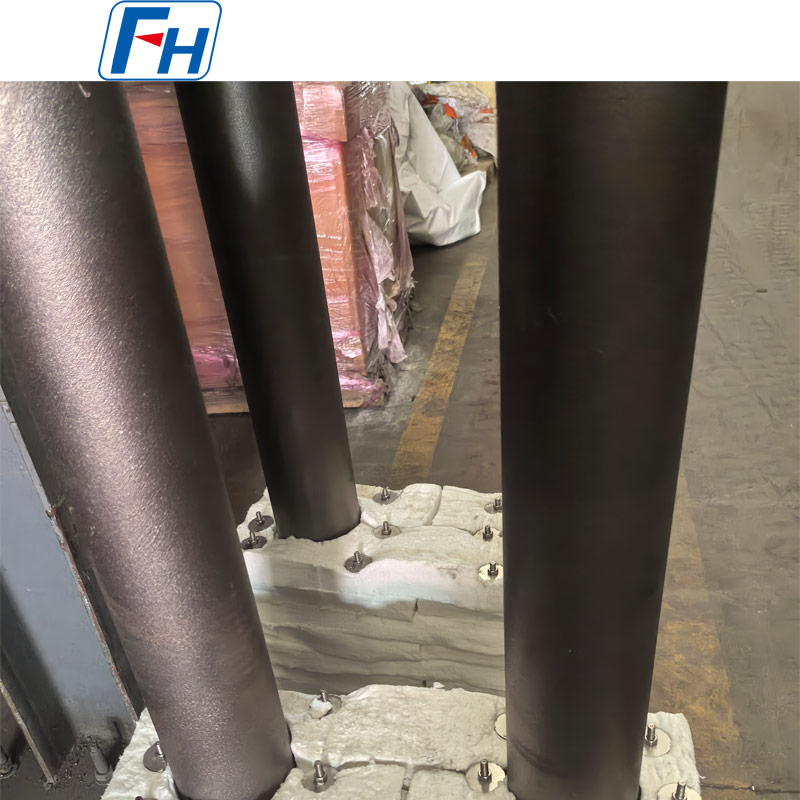

Szigetelőblokk és szerelőalap összeállítás
Ennek a terméknek a legfontosabb jellemzője az integrált szigetelőblokk és a rögzítő alapszerkezet.
A sugárzó cső a következőkkel együtt szállítható:

• Magas hőmérsékletű szigetelő blokkok

• Fém rögzítő alaplap

• Szerelési furatok

• Támogató komponensek

• Egyedi rögzítő szerkezet


Ez a teljes összeállítás megkönnyíti a kemence beszerelését és cseréjét.
A szigetelés és a szerelési szerkezet a megrendelő kemencenyílásának és beépítési méreteinek megfelelően testreszabható.

Közvetett kemencefűtésre tervezve
Az U-alakú sugárzó csöveket általában olyan kemencerendszerekben használják, ahol az égési folyamatnak el kell különülnie a kemence munkakamrájától.
A hőt a sugárzó cső falán keresztül továbbítják, és a kemence terhelése felé sugározzák.

Ez a fűtési rendszer a következőket nyújtja:

• Egyenletesebb hőmérséklet-eloszlás

• Stabil hőátadás

• Ellenőrzött kemence légkör

• Csökkentett közvetlen láng érintkezés

• Megbízható folyamatos kemenceműködés


Tipikus alkalmazások
A Cr25Ni35 U-alakú sugárzócsövek a következőkben használhatók:

• Hőkezelő kemencék

• Lágyító kemencék

• Edzőkemencék

• Temperáló kemencék

• Karburáló kemencék

• Folyamatos kemencék

• Görgős kandallókemencék

• Védelmi kemencék

• Acélfeldolgozó sorok

• Ipari fűtőberendezések


Különösen alkalmasak egyedi, magas hőmérsékletű közvetett fűtési rendszereket igénylő alkalmazásokhoz.

Gyártási folyamat
A rajztól és a termék felépítésétől függően a gyártás a következőket foglalhatja magában:
Anyag előkészítés → Csőgyártás → Hajlítás / Könyök gyártás → Összeszerelés → Hegesztés → Szerelőlap gyártás → Szigetelés összeszerelés → Méretvizsgálat → Végső ellenőrzés

A legfontosabb gyártásellenőrzések a következők:

• A cső átmérőjének pontossága

• A cső egyenessége

• Középtávolság pontossága

• U-hajlítási geometria

• Hegesztési minőség

• Teljes méretek

• Szerelőlap beállítás

• Szigetelőblokk illeszkedés


Ezek a tényezők közvetlenül befolyásolják a telepítés pontosságát és a hosszú távú szolgáltatási teljesítményt.

Főbb termékelőnyök
Cr25Ni35 hőálló anyag
Alkalmas igényes ipari kemencekörnyezetekhez.
Egyedi Ø124 × Ø108 × 1597 mm Specifikáció
Különleges kemencebeépítési követelmények szerint gyártva.
Kompakt U-alakú szerkezet
Meghosszabbított fűtési utat biztosít anélkül, hogy nagy kemencehelyet igényelne.
Komplett összeszerelési készlet
A sugárzó cső, a szigetelő blokkok és a szerelőalap együtt szállítható.
Rajzalapú gyártás
A méretek és szerkezeti részletek az ügyfél rajzai szerint testreszabhatók.
Csere képesség
A meglévő sugárzócsövek minták, rajzok vagy mért méretek alapján reprodukálhatók.

Minőségellenőrzés
A projekt követelményeitől függően az ellenőrzés a következőket foglalhatja magában:

• Anyagellenőrzés

• Kémiai összetétel vizsgálata

• Külső/belső átmérő vizsgálat

• Méretvizsgálat

• Középtávú ellenőrzés

• Hegesztési ellenőrzés

• Hajlítási geometria vizsgálata

• Szerelőlap ellenőrzése

• Végső összeszerelési ellenőrzés


A speciális ellenőrzési követelmények a gyártás előtt megerősíthetők.

Miért válassza az FH® ötvözetet?
Az FH® Alloy egyedi hőálló ötvözet alkatrészek gyártására specializálódott ipari kemencékhez és hőkezelő berendezésekhez.

Sugárcsöves termékcsaládunk a következőket tartalmazza:

• Cr25Ni35 U-alakú sugárzó csövek

• HU U alakú sugárzó csövek

• P-típusú sugárzó csövek

• I-típusú sugárzó csövek

• Egyenes sugárzó csövek

• Gáztüzelésű sugárzó csövek

• Különleges alakú sugárzó csövek

• Egyedi sugárzó csőszerelvények


Gyártunk továbbá kemencehengereket, centrifugális öntött csöveket, hőkezelő szerelvényeket, tálcákat, kosarakat és egyéb kemenceelemeket.

Kérjen árajánlatot
Pontos árajánlatért kérjük, küldje el nekünk:

• Műszaki rajz

• Anyagminőség

• Külső átmérő

• Belső átmérő vagy falvastagság

• Teljes hossz

• Középtávolság

• U-hajlítási sugár

• Szerelőlap méretei

• Üzemi hőmérséklet

• A kemence légköre

• Szükséges mennyiség


Küldje el rajzát vagy meglévő sugárzócső-specifikációit az FH® Alloy részére műszaki áttekintés és árajánlat céljából.

GYIK
Q1: Készíthet-e Cr25Ni35 U-alakú sugárzó csöveket a rajzunk szerint?
Igen. Az FH® Alloy támogatja a teljes mértékben testreszabott gyártást az ügyfél rajzai, a kemence méretei és a meglévő minták alapján.

2. kérdés: Megváltoztathatók a Ø124 × Ø108 × 1597 mm-es méretek?
Igen. A cső átmérője, hossza, középtávolsága, hajlítási sugara és teljes mérete mind testre szabható.

Q3: Szállíthatja-e együtt a szigetelőblokkokat és a szerelőlapot?
Igen. Az U-alakú sugárcső komplett szerelvényként szállítható szigetelőblokkokkal, szerelőlapokkal és a kapcsolódó szerelési alkatrészekkel.

4. kérdés: Használható ez a termék cseresugárzó csőként?
Igen. A meglévő sugárzócsöveket rajzok, minták, fényképek vagy mért méretek alapján tudjuk reprodukálni.

5. kérdés: Használható más ötvözet a Cr25Ni35 helyett?
Igen. Az anyag a tényleges üzemi hőmérséklet, a kemence légköre, az égő körülményei és a várható élettartam alapján választható ki.

6. kérdés: Milyen információkra van szükség az árajánlathoz?
Előnyben részesítendő műszaki rajz. Kérjük, adja meg az anyagot, a méreteket, az üzemi hőmérsékletet, a kemence légkörét és a mennyiséget is.
