Egyedi P-típusú sugárzó cső ipari kemencékhez

Hőálló ötvözetből készült sugárzó csőszerelvény | Egyedi szerelőlap és csatlakozások | FH® ötvözet
Az FH® ötvözet egyedi P-típusú sugárzó csöveket gyárt ipari kemencékhez és hőkezelő berendezésekhez, teljes sugárzócső-szerelvényeket biztosítva az ügyfél rajzai, a kemence méretei, az üzemi hőmérséklet, a légkör és az égőrendszer követelményei szerint.

A P-alakú konfiguráció a hosszú, egyenes sugárzó szakaszokat visszatérő ívekkel kombinálja, így meghosszabbított fűtési útvonalat hoz létre egy viszonylag kompakt kemencetérben.

Ez a típusú sugárzó cső olyan ipari fűtési rendszerekhez alkalmas, amelyek közvetett fűtést, szabályozott kemence légkört, stabil hőelosztást és egyedi kemenceintegrációt igényelnek.

Termék áttekintése

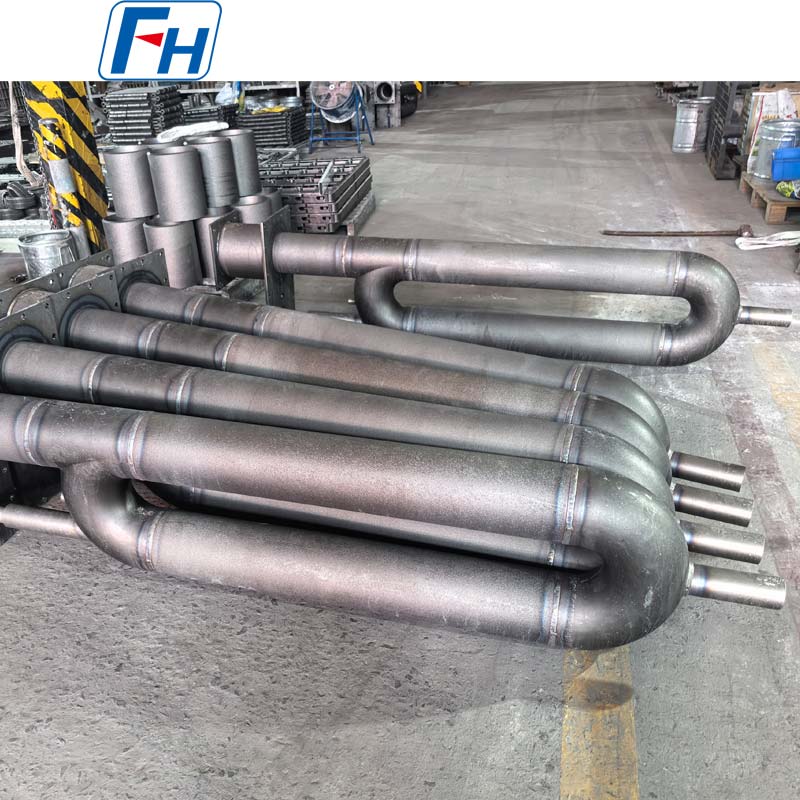

A P-típusú sugárzócső több egyenes csőszakaszt és visszatérő íveket használ, hogy folyamatos fűtési utat képezzen.
A hagyományos egyenes sugárzócsőhöz képest a P-típusú szerkezet hosszabb sugárzó felületet biztosít, miközben megtartja a kompakt telepítési elrendezést.
A bemutatott termék komplett szerelvényként is gyártható, amely tartalmazza:

• Fő sugárzó csőszakaszok

• Visszatérő kanyarok

• Szerelőlap

• Égőoldali csatlakozás

• Kimenet / kipufogó csatlakozás

• Támogató komponensek

• Egyedi telepítési felületek


Az FH® Alloy támogatja mind az új kemenceprojekteket, mind a sugárzócsövek cseréjét.

Tipikus specifikációk

P-típusú sugárzó cső méretei
Minden P-típusú sugárzócsövet a vevő kemence elrendezése szerint lehet legyártani.

A tipikus méretparaméterek a következők:

• OD – Cső külső átmérője

• WT – Falvastagság

• L – Teljes hossz

• C – Középtávolság

• R – Visszahajlítási sugár

• W – Teljes szélesség

• Szerelőlap dimensions

• Csatlakozó cső átmérője

• Csatlakozás hossza

• Rögzítési furatok méretei

• Az égő interfész méretei


Rajz referencia

• OD = külső átmérő

• WT = falvastagság

• L = Teljes hossz

• C = Középtávolság

• R = Hajlítási sugár


Minden méret testreszabható az ügyfél rajzai, mintái vagy meglévő kemenceméretei szerint.

P-alakú többáteresztő szerkezet
A fő különbség a P-típusú sugárzócső és a hagyományos egyenes sugárzócső között a visszatérő áramlási geometriája.

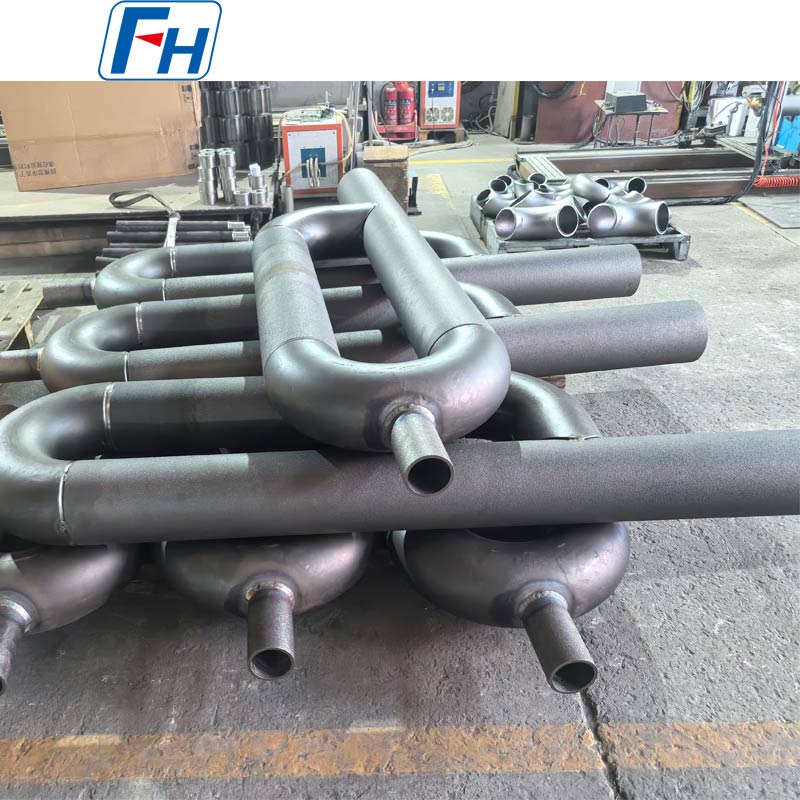

Több egyenes szakaszt íves visszatérő szakaszok kötnek össze, hosszabb belső áramlási utat képezve.
Ez a kialakítás a következőket nyújthatja:

• Nagyobb sugárzó fűtőfelület

• Hosszabb fűtési út

• Kompakt beépítési elrendezés

• Rugalmas kemence elrendezés

• Stabil hőátadás

• Egyedi égő és kipufogó elrendezés


A pontos P-típusú geometriát a tényleges kemence szerint kell megtervezni, nem pedig minden alkalmazáshoz egy szabványos méretet.

Hőálló ötvözet anyagok
Az anyagválasztás kritikus a sugárzó cső élettartama szempontjából.
Az FH® Alloy P-típusú sugárzó csöveket gyárthat különböző hőálló anyagok felhasználásával, beleértve:

• 1.4848

• 1.4849

• 1.4852

• 2.4879

• Cr-Ni hőálló ötvözetek

• Magas Ni-tartalmú hőálló ötvözetek

• Nikkel alapú magas hőmérsékletű ötvözetek

• Az ügyfél által meghatározott egyéb fokozatok


Az anyagválasztásnál figyelembe kell venni:

• Üzemi hőmérséklet

• A kemence légköre

• Az égő körülményei

• Termikus ciklus gyakorisága

• Oxidációs körülmények

• A cső falvastagsága

• Szükséges élettartam


Ha az anyag nincs megadva, az FH® Alloy a kemence tényleges működési körülményei alapján anyagválasztási támogatást tud nyújtani.

Közvetett kemencefűtésre tervezve
A P-típusú sugárzócsöveket általában ott alkalmazzák, ahol az égő lángjának és az égési gázoknak el kell különülniük a kemence munkakamrájától.
A hő átadásra kerül a sugárzó cső falán, és a kemence belsejében lévő munkadarabok felé sugárzik.
Ez az elrendezés a következőket nyújthatja:

• Ellenőrzött kemence légkör

• Csökkentett közvetlen láng érintkezés

• Stabilabb fűtés

• Egyenletes hőmérséklet-eloszlás

• Megbízható folyamatos működés


Egyedi szerelőlap és csatlakozások

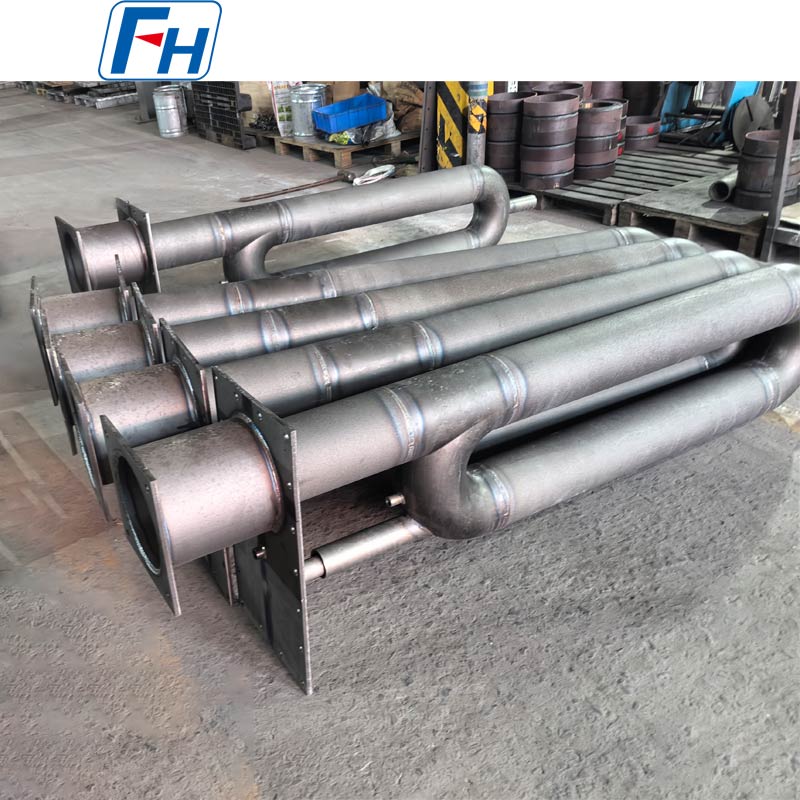

A bemutatott P-típusú sugárzócső egyedi szerelőlapot és végcsatlakozó szerkezetet használ.
Az FH® Alloy testreszabható:

• Szerelőlap width and height

• Lemezvastagság

• Szerelési furatok mennyisége

• A furat átmérője és helyzete

• Égő csatlakozás

• Kipufogó csatlakozás

• Csatlakozó cső átmérője

• Támogató szerkezet

• Telepítési irány


Ez lehetővé teszi, hogy a teljes összeállítás illeszkedjen az ügyfél meglévő kemencefelületéhez.

Tipikus alkalmazások
A P-típusú sugárzó csöveket széles körben használják:

• Hőkezelő kemencék

• Lágyító kemencék

• Edzőkemencék

• Temperáló kemencék

• Karburáló kemencék

• Folyamatos kemencék

• Görgős kandallókemencék

• Védelmi kemencék

• Acélfeldolgozó sorok

• Ipari fűtési rendszerek


Különösen alkalmasak olyan alkalmazásokhoz, ahol korlátozott kemencetérben hosszú sugárzó fűtési utat igényelnek.

Gyártási folyamat
A tervezéstől függően a gyártás a következőket foglalhatja magában:
Anyag előkészítés → Csőgyártás → Egyenes szakasz előkészítése → Visszahajlítás gyártás → Összeszerelés → Hegesztés → Szerelőlap gyártás → Megmunkálás → Méretvizsgálat → Felülettisztítás → Végső ellenőrzés

A legfontosabb gyártási ellenőrzések a következők:

• A cső egyenessége

• Falvastagság konzisztencia

• Hajlítási geometria

• Középtávolság

• Hegesztési minőség

• Csatlakozás igazítása

• Szerelőlap accuracy

• Teljes mérettűrés


Összetett P-típusú szerkezeteknél különösen fontos a több csőszakasz közötti helyes igazítás fenntartása.

Főbb előnyök
Bővített fűtési út
A P alakú szerkezet hosszabb sugárzási utat biztosít, mint egy egyszerű egyenes cső.
Kompakt kemence elrendezés
A kemence korlátozott beépítési területén belül több csőszakasz is elhelyezhető.
Egyedi hőálló anyagok
Az anyag a kemence hőmérséklete és légköre szerint választható.
Komplett összeszerelés gyártás
A csőszakaszok, ívek, szerelőlapok és csatlakozó szerkezetek egy szerelvényként szállíthatók.
Rajz alapú gyártás
Alkalmas nagymértékben testreszabott ipari kemenceprojektekhez.
Cseregyártás
A meglévő P-típusú sugárzócsövek rajzok, minták, fényképek vagy méretmérések alapján reprodukálhatók.

Minőségellenőrzés
Az ügyfél igényeitől függően az ellenőrzés a következőket foglalhatja magában:

• Anyagellenőrzés

• Kémiai összetétel elemzése

• Méretvizsgálat

• Falvastagság mérés

• Hajlítási méretek ellenőrzése

• Középtávolság inspection

• Hegesztési ellenőrzés

• Szerelőlap inspection

• Csatlakozás méretének ellenőrzése

• Végső összeszerelési ellenőrzés


A speciális ellenőrzési követelmények a gyártás előtt megállapodhatnak.

Miért válassza az FH® ötvözetet?
Az FH® Alloy egyedi hőálló ötvözet alkatrészekre specializálódott ipari kemencékhez és hőkezelő berendezésekhez.
Sugárcsöves termékcsaládunk a következőket tartalmazza:

• P-típusú sugárzó csövek

• U-alakú sugárzó csövek

• I-típusú sugárzó csövek

• Egyenes sugárzó csövek

• Gáztüzelésű sugárzó csövek

• Különleges alakú sugárzó csövek

• Egyedi sugárzó csőszerelvények


Gyártunk még:

• Kemencehengerek

• Centrifugális öntött csövek

• Hőkezelő szerelvények

• Kemencetálcák

• Kemencekosarak

• Egyedi hőálló kemence alkatrészek


Az FH® Alloy támogatja az OEM-gyártást, a rajzalapú gyártást, a csereprojekteket és a testreszabott ötvözetválasztást a nemzetközi ügyfelek számára.

Kérjen árajánlatot
A P-típusú sugárzócső pontos árajánlatához kérjük, adja meg:

1. Műszaki rajz vagy vázlat

2. Cső külső átmérője

3. Falvastagság

4. Teljes méretek

5. Középtávolság

6. Visszatérő hajlítási méretek

7. Anyagminőség

8. Szerelőlap dimensions
9. Az égő / kipufogó csatlakozás részletei

10. Üzemi hőmérséklet

11. A kemence légköre

12. Szükséges mennyiség


Küldje el rajzát vagy meglévő sugárzócső-specifikációit az FH® Alloy részére műszaki áttekintés és árajánlat céljából.

GYIK
Q1: Készíthet P-típusú sugárzó csöveket a rajzunk szerint?
Igen. Az FH® Alloy az ügyfél rajzai, mintái és kemenceméretei alapján egyedi gyártásra specializálódott.

2. kérdés: Mi a különbség a P-típusú és az U-típusú sugárzócsövek között?
Az U-típusú sugárzócső általában két fő párhuzamos lábból áll, amelyeket egy visszatérő ív köt össze. A P-típusú sugárzócső bonyolultabb, több szakaszból álló visszatérő áramlási elrendezést használ, ami hosszabb fűtési utat tesz lehetővé a kemencében.

Q3: Testreszabható a szerelőlemez?
Igen. A lemez méretei, vastagsága, rögzítési furatok, csatlakozási nyílások és beépítési helyzetek mind a kemence rajza szerint gyárthatók.

Q4: Milyen anyagok használhatók?
A választható opciók közé tartozik az 1.4848, 1.4849, 1.4852, 2.4879, magas Cr/Ni-tartalmú ötvözetek, nikkel alapú ötvözetek és egyéb, az ügyfél által megadott hőálló minőségek.

Q5: Lehet-e csere P-típusú sugárzó csöveket gyártani?
Igen. A meglévő termékek rajzok, minták, fényképek vagy mért méretek segítségével reprodukálhatók.

6. kérdés: El tudja szállítani a teljes sugárzócső-szerelvényt?
Igen. Az FH® Alloy komplett szerelvényként tudja legyártani a csőszakaszokat, a visszatérő íveket, a szerelőlapot, a csatlakozásokat és a kapcsolódó szerkezeti elemeket.
