W típusú sugárzó cső Gyártó | HT ötvözet kemence sugárzó cső | FH® ötvözet

Termék áttekintése
Az FH® ötvözet egyedi W típusú sugárzó csöveket gyárt ipari hőkezelő kemencékhez, amelyeket olyan közvetett fűtési alkalmazásokhoz terveztek, ahol stabil hőátadás, magas hőmérsékleti ellenállás és hosszú távú szerkezeti megbízhatóság szükséges.

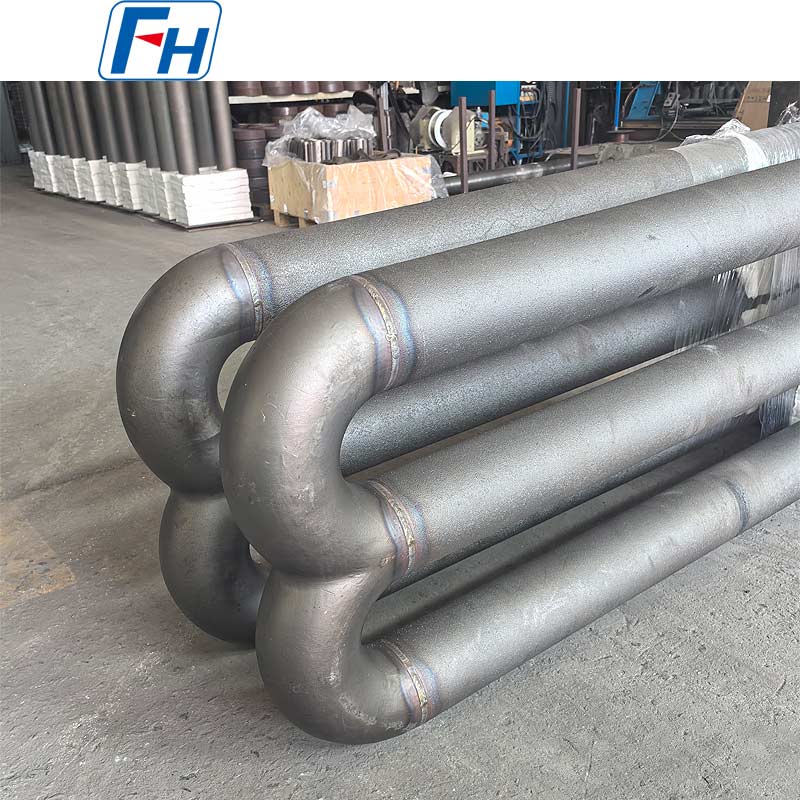

Ez a W-alakú sugárzócső HT hőálló ötvözetből készül, teljes mérete 1860 × 610 mm. Többmenetes W konfigurációja nagy effektív sugárzó felületet biztosít egy viszonylag kompakt kemencetérben, így alkalmas a hatékony és egyenletes fűtést igénylő ipari kemencékhez.
Minden sugárzócsövet a vevő kemenceméretei, az égő elrendezése, a karima kialakítása, a csőátmérő és az üzemi feltételek szerint lehet legyártani.

Termékleírások

Egyedi méretek, anyagok, csőátmérők és karimás szerkezetek állnak rendelkezésre a rajzok vagy a kemence működési feltételei szerint.

Mi az a W típusú sugárzócső?
A W típusú sugárzócső egy közvetett kemencefűtőelem, amely több egyenes csőszakaszból áll, amelyek visszatérő íveken keresztül kapcsolódnak össze, hogy W alakú gázpályát képezzenek.
A kemence működése során forró égésgázok áramlanak át a sugárzócső belső járatán. A hőt a hőálló ötvözetből készült csőfalon keresztül továbbítják, és a kemencekamrába sugározzák anélkül, hogy az égési gázok közvetlenül érintkeznének a munkadarabokkal.
Ezt a kialakítást általában akkor használják, ha a kemence légkörét vagy a termék felületét el kell szigetelni az égéstermékektől.
Az egyszerűbb egyenes vagy U-típusú kialakításokhoz képest a W konfiguráció nagyobb sugárzó felületet biztosít a rendelkezésre álló kemencekamrán belül.

HT W típusú sugárzó csövünk főbb jellemzői
HT hőálló ötvözet konstrukció
A cső HT minőségű hőálló ötvözetből készül, amelyet az igényes, magas hőmérsékletű kemencekörnyezetekhez választottak ki.
Az anyag jó ellenállást biztosít:

• Magas hőmérsékletű oxidáció

• Ismételt fűtési és hűtési ciklusok

• Termikus deformáció

• Kemence légköri támadás

• Hosszú távú magas hőmérsékletű szolgáltatás


Az anyagválasztás a kemence hőmérséklete, légköre és várható élettartama szerint is beállítható.

Nagy sugárzó fűtőfelület
A W-alakú konfiguráció több fűtőszakaszt hoz létre egy sugárzócső-szerelvényen belül.
Ez segít növelni a rendelkezésre álló sugárzó felületet, és lehetővé teszi a kemencetervezők számára a fűtőkamra hatékony kihasználását.
Az itt bemutatott 1860 × 610 mm-es konfigurációt az ügyfél speciális kemenceszereléséhez gyártják.

Egyedi kemencebeépítésre tervezve
A sugárzó csövek nem szabványos árucikkek.
A méreteknek általában meg kell egyeznie a meglévőkkel:

• Kemencekamra

• Égő

• Rekuperátor

• Szerelő karima

• Kemence fala

• Csőtartók

• Gázáramlási követelmények


Az FH® Alloy W sugárzó csöveket tud gyártani meglévő 2D rajz, 3D modell vagy fizikai minta alapján.
Ha a megrendelő nem rendelkezik teljes rajzzal, a műszaki értékeléshez üzemeltetési információk is rendelkezésre állnak.

Nagy teherbírású kemenceépítés

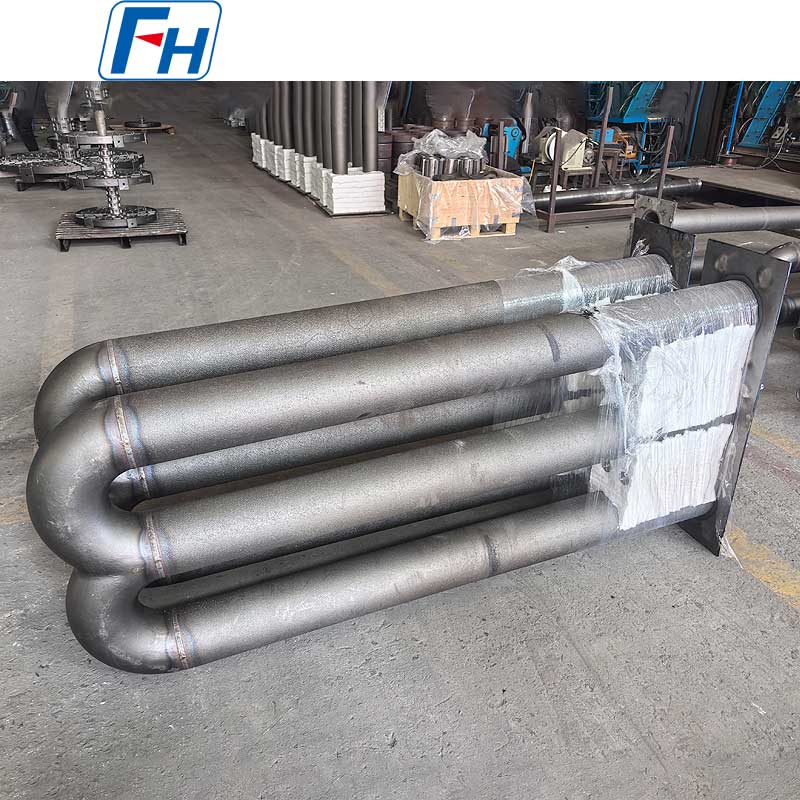

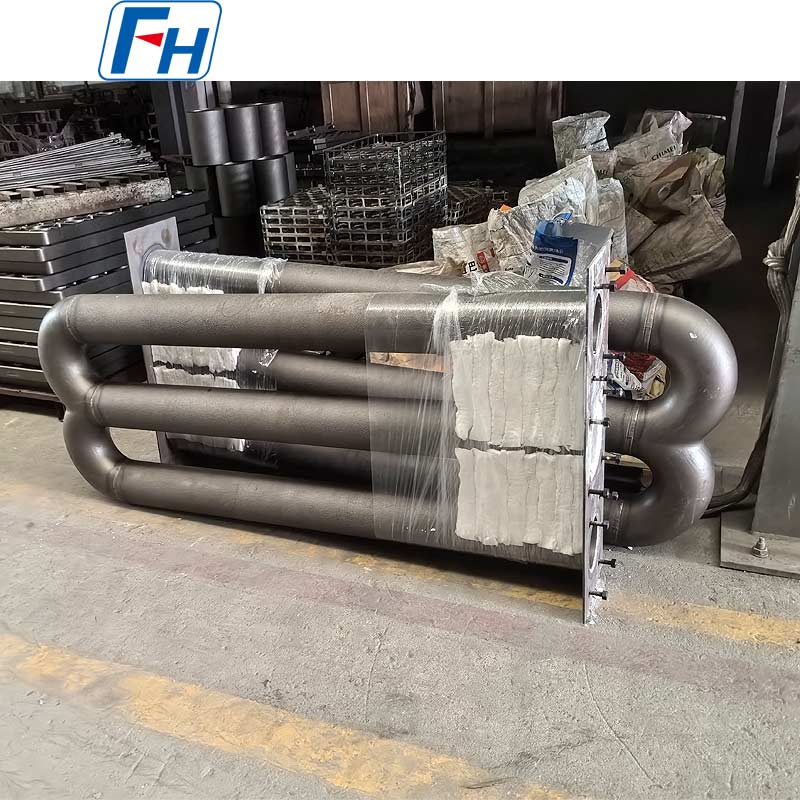

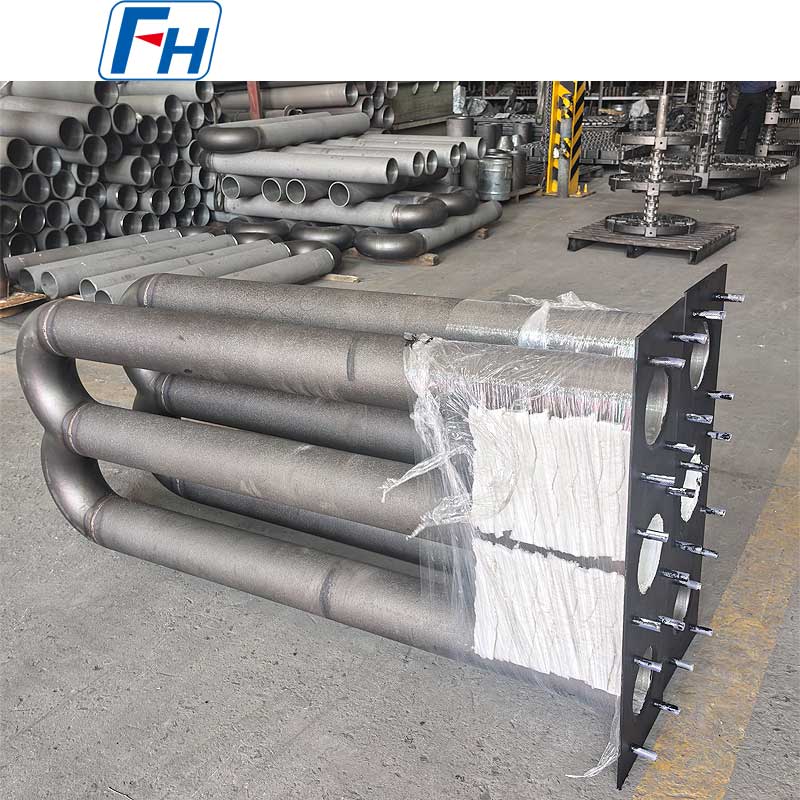

A termékképen látható W sugárzócső robusztus, több szakaszból álló konstrukciót használ, integrált rögzítőkarimával.
A kritikus területek, mint például a csőcsatlakozások, a visszatérő ívek és a karimás interfészek a méretpontosság figyelembevételével készülnek, mivel ezek a területek különösen fontosak a megbízható működéshez ismételt hőciklus esetén.

Tipikus alkalmazások
Az FH® Alloy W típusú sugárzócsövek számos ipari fűtési rendszerben használhatók, beleértve:

• Hőkezelő kemencék

• Folyamatos kemencék

• Lágyító kemencék

• Karburáló kemencék

• Edzőkemencék

• Görgős kandallókemencék

• Ipari fűtőkemencék

• Védőlégkörű kemencék

• Fémfeldolgozó kemencék


Különösen alkalmasak olyan alkalmazásokhoz, ahol közvetett fűtésre és szabályozott kemence légkörre van szükség.

Miért használják a HT ötvözetet kemence sugárzó csövekhez?
A sugárzó csövek folyamatosan súlyos üzemi feltételeknek vannak kitéve.
Üzem közben a cső magas belső gázhőmérsékletet, külső kemence hőmérsékletet, oxidációt és ismételt hőtágulást és összehúzódást tapasztalhat.
Ezért a sugárzó cső anyagának a szobahőmérsékletnél nagyobb mechanikai szilárdságot kell biztosítania.
A HT hőálló ötvözetet magas hőmérsékletű alkalmazásokhoz tervezték, és biztosíthatja az oxidációval szembeni ellenállás és a magas hőmérsékletű szerkezeti stabilitás kombinációját, amely az ipari kemence alkatrészekhez szükséges.
A megfelelő anyagot azonban mindig a tényleges működési feltételeknek megfelelően kell kiválasztani.
Az FH® Alloy különféle hőálló ötvözetminőségekben tud sugárzó csöveket gyártani, attól függően, hogy:
Üzemi hőmérséklet · Kemence légkör · Égő típusa · Csőméretek · Fűtési ciklus · Várható élettartam

Egyedi W típusú sugárzó cső gyártás
Az FH® Alloy a standard méretű termékek helyett az egyedi kemence alkatrészekre összpontosít.
A W típusú sugárzócsövekhez testreszabhatjuk:
Cső konfiguráció
W típusú, U típusú, I típusú, M típusú, P típusú, egyenes típusú és speciális hajlított sugárzócső kivitelek állnak rendelkezésre.
Méretek
A következő paraméterek gyárthatók az Ön rajza szerint:

• Teljes hossz

• Teljes szélesség

• Cső külső átmérője

• A cső falvastagsága

• Középtávolság

• Hajlítási sugár

• A karima méretei

• Szerelési furatok helyzetei


Anyag
Különböző hőálló ötvözetminőségek szállíthatók a működési feltételeknek és a vásárlói igényeknek megfelelően.

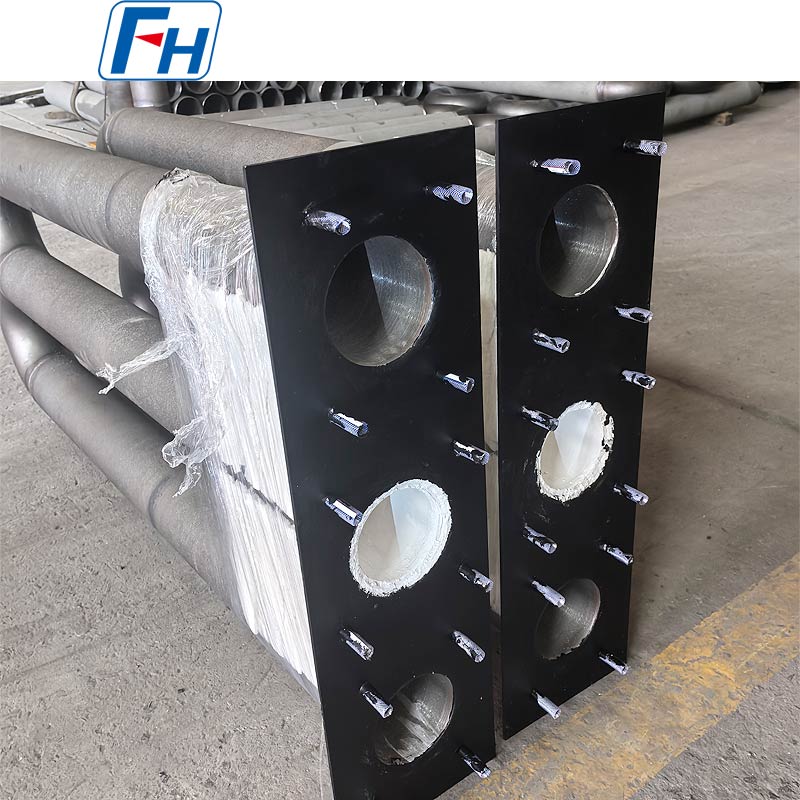

Karima és szerelési szerkezet
Karimák, szerelőlapok és csatlakozó szerkezetek gyárthatók a meglévő kemencerendszerhez igazodva.

Sugárzócső gyártás és minőségellenőrzés
A méretkonzisztencia és a szolgáltatási megbízhatóság javítása érdekében az FH® Alloy minden egyedi sugárzócső fontos gyártási szakaszait ellenőrzi.
A tipikus gyártási és ellenőrzési eljárások a következők:
Anyag preparation → Tube processing → Bend/connection preparation → Assembly → Welding → Dimensional inspection → Surface inspection → Final inspection → Packing
A tervezéstől és a vevő specifikációjától függően további anyag- vagy minőségellenőrzési dokumentáció is biztosítható.

Árajánlathoz szükséges információk
Gyorsabb árajánlatért kérjük, küldje el nekünk:

1. Sugárzó csőrajz

2. Cső külső átmérője and wall thickness

3. Teljes méretek

4. Anyag specification

5. Üzemi hőmérséklet

6. A kemence légköre

7. Égő type

8. Szükséges mennyiség


Ha nem áll rendelkezésre teljes rajz, a meglévő sugárzócsőről a fő méretekkel és a kemence működési feltételeivel együtt fényképeket küldhet nekünk.
Mérnöki csapatunk a gyártás előtt ki tudja értékelni az információkat.

Miért válassza az FH® ötvözetet?
Az FH® Alloy hőálló ötvözetből készült kemencealkatrészek gyártására specializálódott ipari hőkezelési alkalmazásokhoz.
Termékpalettánk a következőket tartalmazza:

• Sugárzó csövek

• Kemencehengerek

• Hőkezelő szerelvények

• Hőkezelő tálcák

• Hőkezelő kosarak

• Kemence rácsok

• Centrifugális öntött csövek

• Hőálló ötvözetöntvények

• Egyedi kemence tartozékok


Támogatjuk a rajz- és alkalmazás-alapú testreszabást csereprojektekhez és új kemenceprojektekhez.

Egyedi W típusú sugárzó csövek FH® ötvözetből
W típusú sugárcsöves gyártót keres hőkezelő kemencéjéhez?
Az FH® Alloy egyedi hőálló ötvözetből készült sugárzó csöveket kínál az Ön rajzai és a kemence tényleges működési feltételei alapján.
Küldje el nekünk rajzát, méretét, anyagspecifikációját és üzemi hőmérsékletét műszaki értékeléshez és árajánlathoz.

GYIK
1. kérdés: Tud 1860 × 610 mm-es W-típusú sugárzó csöveket gyártani?
Igen. Az FH® Alloy le tudja gyártani ezt a HT W típusú sugárzócső-specifikációt, és testreszabhatja a méreteket a kemence kialakításának megfelelően.

2. kérdés: Mi az előnye a W-típusú sugárzócsőnek?
A W-alakú szerkezet hosszabb többutas fűtési utat és nagyobb sugárzó felületet hoz létre egy viszonylag kompakt kemence beépítési területen.

Q3: Testreszabható a cső átmérője és falvastagsága?
Igen. A csőátmérő, a falvastagság, a középpont távolság, a hajlítási sugár, a teljes méretek és a csatlakozási szerkezetek mind testre szabhatók.

4. kérdés: Szállíthatja-e együtt a szerelőlapot és a szigetelőblokkokat?
Igen. A sugárzó cső komplett szerelvényként szállítható szerelőlapokkal, szigetelőblokkokkal, csapokkal és a kapcsolódó szerelési alkatrészekkel.

5. kérdés: A HT anyag helyettesíthető másik ötvözettel?
Igen. Az anyag kiválasztható az üzemi hőmérséklet, a kemence légköre, az égő körülményei és a várható élettartam alapján.

6. kérdés: Képes-e reprodukálni egy meglévő W-típusú sugárzó csövet?
Igen. A cserecsövek eredeti rajzok, minták, fényképek vagy mért méretek alapján gyárthatók.
