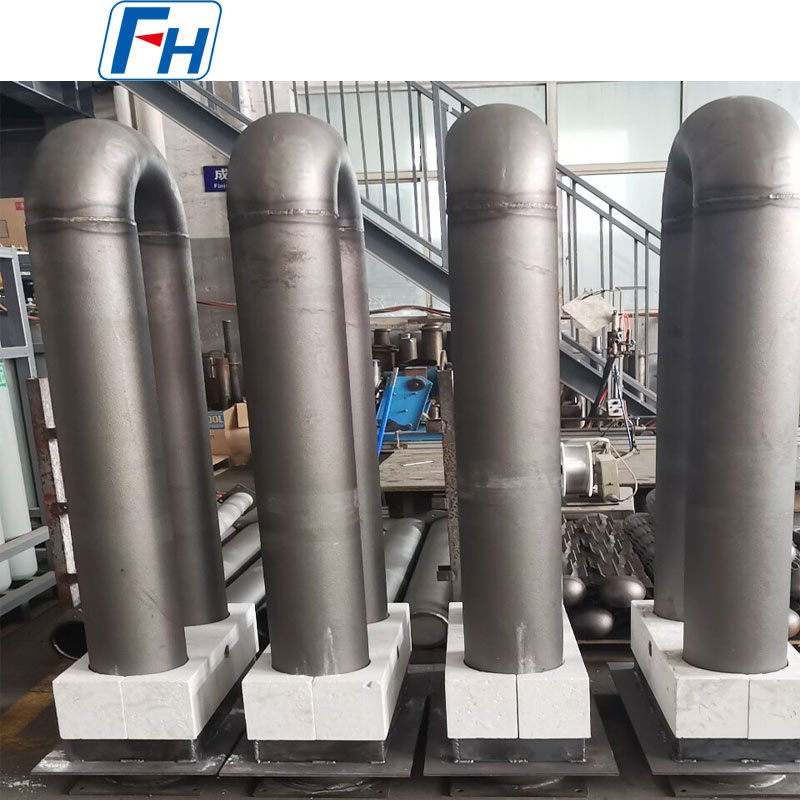

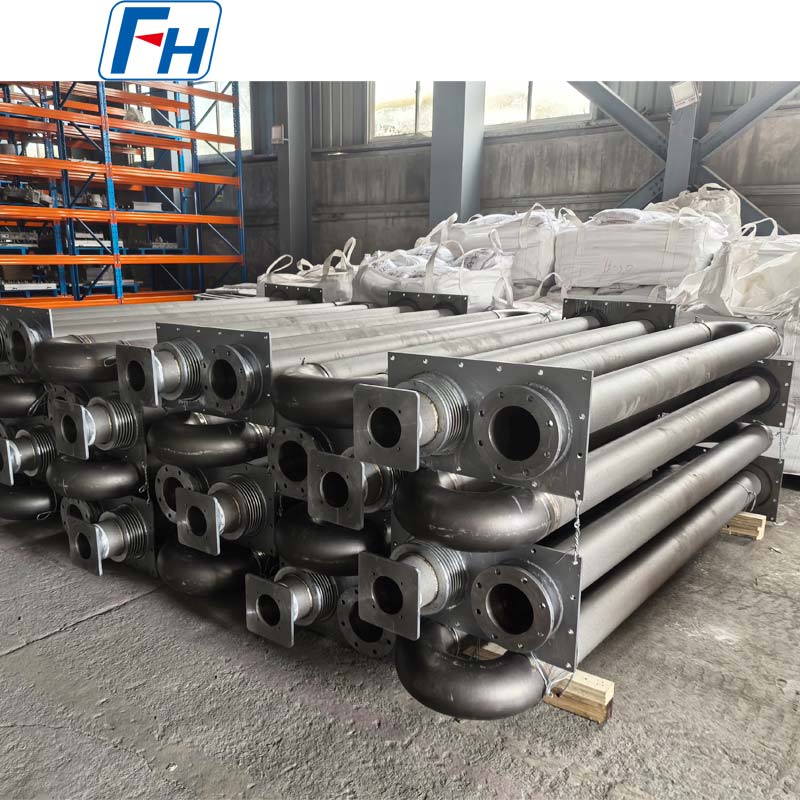

U-alakú sugárzó cső ipari kemencékhez
Az FH® ötvözet U-alakú sugárzó csöveket ipari hőkezelő kemencék közvetett fűtési alkalmazására tervezték. Az U-alakú szerkezet nagy hőátadó felületet biztosít, miközben elválasztja az égési légkört a kemencekamrától, elősegítve a stabil és egyenletes kemencefűtést.

A magas hőmérsékletnek ellenálló ötvözetekből készült sugárzó csöveink testreszabhatók az üzemi hőmérséklet, a kemence légköre, a csőméretek, az égő kialakítása és az üzemi feltételek szerint.

Főbb jellemzők

• Nagy ellenállás az oxidációval és a magas hőmérsékletű korrózióval szemben

• Jó szilárdság és méretstabilitás magas hőmérsékleten

• Hatékony és egyenletes sugárzó hőátadásra tervezték

• Alkalmas folyamatos és szakaszos ipari kemencékhez

• Egyedi csőátmérő, falvastagság, hosszúság és U-hajlítási méretek
• Különféle hőálló rozsdamentes acélból és nikkel alapú ötvözetből áll rendelkezésre

• Gyártás a vevő rajzai vagy a meglévő kemence méretek szerint

• Szállítás előtt megtekinthető


Tipikus specifikációk

Tipikus alkalmazások
Az U-alakú sugárzó csöveket széles körben használják:

• Hőkezelő kemencék

• Karburáló kemencék

• Lágyító kemencék

• Edzőkemencék

• Folyamatos kemencék

• Görgős kandallókemencék

• Szakaszos kemencék

• Ipari fűtőkemencék

• Acélfeldolgozó sorok

• Fém hőkezelő berendezés


T hey különösen alkalmasak közvetett fűtést és szabályozott kemence légkört igénylő kemencerendszerekhez.

Hőálló ötvözet anyaglehetőségek
Az anyagválasztás kritikus a sugárzó cső élettartama szempontjából.

A kemence hőmérsékletétől, a légkörtől és a hőciklus körülményeitől függően az FH® Alloy különféle hőálló ötvözetminőségekből tud sugárzó csöveket gyártani, beleértve:

• 1.4848 / AISI 309 típusú hőálló ötvözetek

• 1.4849 / AISI 310 típusú hőálló ötvözetek

• 1.4852 hőálló ötvözetek

• 2,4879 magas hőmérsékletű ötvözetminőség

• Magas Ni- és magas Kr-tartalmú hőálló ötvözetek

• Nikkel alapú ötvözetek az igényesebb kemencekörülményekhez


A végső anyagot a tényleges üzemi hőmérséklet, a kemence légköre, a terhelés és a várható élettartam alapján kell kiválasztani.

Anyagválasztási táblázat

Gyártás és gyártás
A kialakítástól függően U-alakú sugárzócsövek a következők kombinációjával gyárthatók:
Centrifugális öntés / statikus öntés → megmunkálás → csőszerelés → U-hajlítás → hegesztés → méretvizsgálat → felületkezelés → végső ellenőrzés

Nagy vagy magas hőmérsékletű sugárzócsövek esetében különös figyelmet kell fordítani a következőkre:

• A cső egyenessége

• Falvastagság konzisztencia

• Hegesztési minőség

• U-hajlítási geometria

• Teljes méretek

• Magas hőmérsékletű deformációállóság


Ez segít csökkenteni a termikus stressz, az oxidáció és a mérettorzulás által okozott idő előtti meghibásodást.

Magas hőmérsékletű kemencék kiszolgálására tervezve
A sugárzó csövek ismételt fűtési és hűtési ciklusok mellett működnek. A gyakori meghibásodási mechanizmusok a következők:

• Magas hőmérsékletű oxidáció

• Termikus fáradtság

• Kúszó deformáció

• Csőhajlítás

• Hegesztési repedés

• Helyi túlmelegedés

• Magas hőmérsékletű korrózió


Az FH® Alloy ezért a sugárzó cső kialakítását a vevő tényleges kemencekörülményei szerint értékeli, ahelyett, hogy csak névleges hőmérséklet alapján választana ki anyagot.
A pontosabb anyagválasztás érdekében javasoljuk, hogy adja meg:
Üzemi hőmérsékletű kemence légterű csőhúzó égőtípus várható élettartama.

Egyedi U-alakú sugárzó csövek
U-alakú sugárzó csöveket gyártunk a vevői rajzok és a kemence igényei szerint.
Az egyéni paraméterek a következők:

• Külső átmérő

• Belső átmérő

• Falvastagság

• Egyenes csőhossz

• U-hajlítási sugár

• Teljes magasság

• Csatlakozás méretei

• A karima méretei

• Égő felület

• Anyagminőség

• Hegesztési követelmények


A meglévő sugárzócsövek minták, rajzok vagy méretmérések alapján is gyárthatók.

Minőségellenőrzés
A projekt követelményeitől függően az ellenőrzés a következőket foglalhatja magában:

• Kémiai összetétel elemzése

• Méretvizsgálat

• Szemrevételezéses ellenőrzés

• Hegesztési ellenőrzés

• Mechanikai tulajdonságok vizsgálata

• Felületi vizsgálat

• Hőálló ötvözet anyagellenőrzés


A további ellenőrzési követelmények a gyártás előtt megbeszélhetők.

Miért válassza az FH® ötvözetet?
Az FH® Alloy az ipari kemencék és hőkezelő berendezések testreszabott hőálló ötvözet-alkatrészeire specializálódott.
Gyártási képességeink a következőkre terjednek ki:

• Sugárzó csövek

• Kemencehengerek

• Hőkezelő szerelvények

• Kemencekosarak

• Kemencetálcák

• Kemenceventilátor alkatrészek

• Centrifugális öntött csövek

• Hőálló ötvözetöntvények


Támogatjuk az OEM és a rajzalapú gyártást kemencegyártók, hőkezelő üzemek, acélgyárak és ipari berendezéseket gyártó cégek számára világszerte.

Kérjen árajánlatot
Ha pontos árajánlatot szeretne kapni U-alakú sugárzó csövére, kérjük, küldje el nekünk:

1. Termékrajz

2. A cső átmérője és falvastagsága

3. Teljes méretek

4. Anyagminőség

5. Üzemi hőmérséklet

6. A kemence légköre

7. Szükséges mennyiség

8. Fényképek a meglévő sugárzó csőről, ha rendelkezésre állnak


Küldje el nekünk a rajzot vagy a kemence követelményeit az anyag kiválasztásához és árajánlatához.
